VX4230S
VX4230S är en optisk mätmaskin från Chotest som är baserad på visuella mätprinciper och algoritmer för hög precision av bildanalyser.
- Manövrering med en knapp
- Högt skärpedjup
- 25 MP CMOS bildsensor

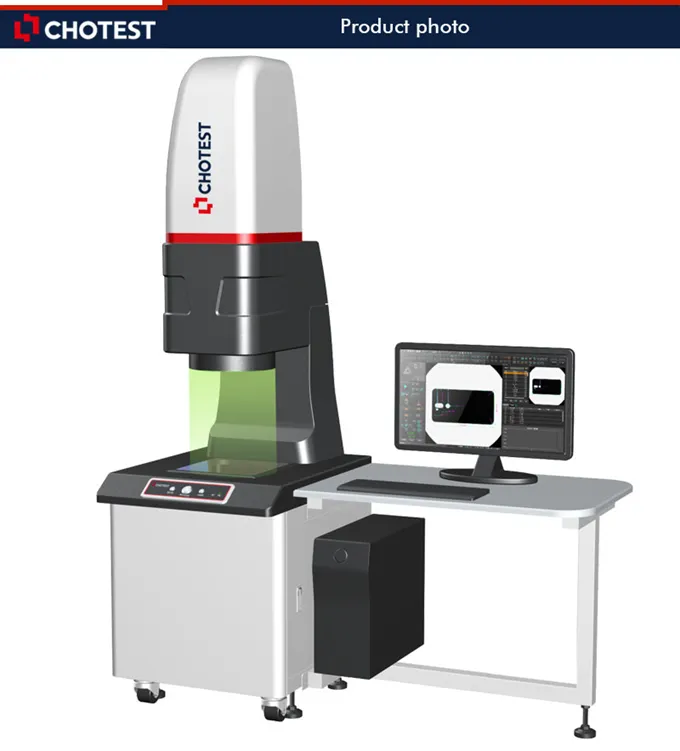

VX4230
VX4230 är en optisk mätmaskin från Chotest som är baserad på visuella mätprinciper och algoritmer för hög precision av bildanalyser.
Optisk mätmaskin från Chotest med dubbelt telecentriskt optiskt objektiv och möjlighet att operera med endast en knapp.
Optisk mätning av detaljer
Med en kombination av högkvalitativa objektiv och avancerad mätmjukvara är det möjligt att få tillförlitlig dimensionell mätning av detaljer från en stor mängd olika applikationer. Det inkluderar bland annat maskiner, elektronik, formar, formsprutning, hårdvara, gummi, lågspänningsapparater, magnetiska material, precisionsstansning, kontakter, anslutningar, terminaler, mobiltelefoner, hushållsapparater, kretskort, medicinsk utrustning, klockor, skärverktyg etc.
| Model | VX4230S | VX4230 |
| Image Senor | 25MP CMOS | 12MP CMOS |
| Monitor | 24" LCD (XGA:1920×1080) | |
| Acceptance Lens | Double Telecentric Lens | |
| Bottom light | Telecentric transmission illumination(White Light) | |
| F.O.V. | Φ230mm | 200×150mm |
| Depth of Field | 50mm | |
| Working Distance | 400mm | |
| Repeatability | ±2um | |
| Accuracy of Image Meas.*1 | ±5um | |
| Z-Axis Travel range | 65mm | 100mm |
| Software | VisionX | |
| Resolution | 0.1um | |
| Loading Capacity | 15kg | |
| Size(LxWxH) | 830*605*1500mm | |
| Weight | 375kg | |
| Input | AC100~240V,50/60Hz,4A,600W | |
| Working Environment | Temp.10℃-35℃, Humidity 20%～80%, Vibration<0.002g, Less than 15Hz | |
Remark:
*1 In the focus position, the environment temperature is +20 °C ± 1.0 °C
VisionX-programvaran erbjuder upp till 80 verktyg för extraktionsanalys, inklusive [Feature Extraction] (såsom maximala punkter, centrumlinjer, bågar, toppar etc.), [tillbehörsverktyg] (t.ex. valfri punkt, linje och cirkel, anpassad rät linje, anpassad cirkel, tangent, inskriven cirkel etc.), [smart märkning], [formtolerans] och specialverktyg [applikationsverktyg] (t.ex. stigningsavstånd, stigningsvinkel, spår, gänga, rund korsning, nedåtvinkel, rundade hörn etc.).
Mätresultaten och deras viktigaste statistiska värden (t.ex. medelvärde, σ, 3σ, 6σ, Ca, Cp, Cpk osv.) registreras och arkiveras automatiskt. Operatörer kan välja olika filtervillkor för historikutdragning.
Trenddiagrammet visar den regelbundna trenden för de uppmätta värdena, såsom monotona och periodiska förändringar av de uppmätta värdena, som kan användas för att övervaka avvikelser i produktionsprocessen för tillverkningsutrustning. Histogrammet återspeglar status och fördelning av fluktuationer i produktkvaliteten och kan på ett intuitivt sätt visa information om kvalitetssituationen i produktionsprocessen, vilket kan användas för att förutsäga produktkvalitet och felfrekvens.
Genom kvalitetsdiagnos och analys med statistiska metoder kan SPC övervaka produktkvaliteten och förändringstrenden i produktionsprocessen. Med SPC kan vi hitta förebyggande lösningar i produktionsprocessen, så att efterföljande inspektioner och reparationer minskas. Följaktligen uppnås kontroll av produktionsprocessen och förbättring av produktkvaliteten.
Söker du en optisk mätmaskin?
Då kan du höra av dig till oss på Nyli så ser vi till att hitta en mätmaskin!
