VX4230

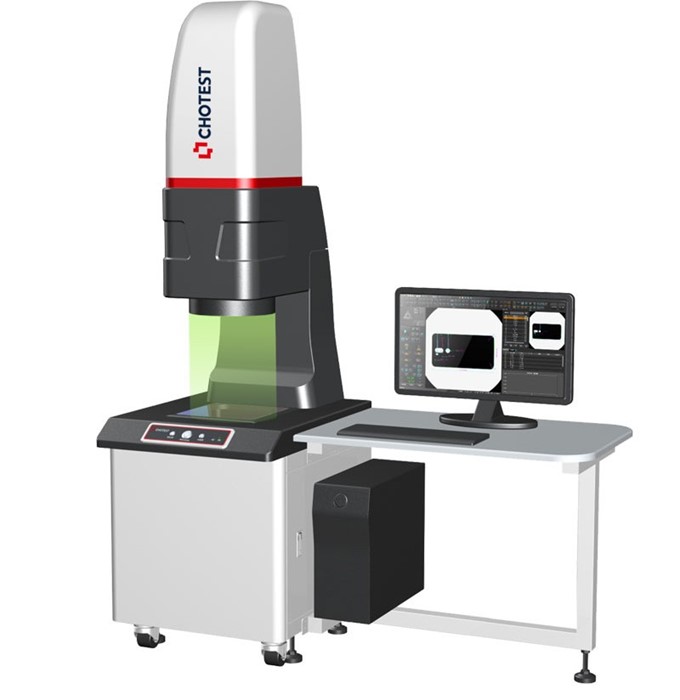

VX4230 är en optisk mätmaskin från Chotest som är baserad på visuella mätprinciper och algoritmer för hög precision av bildanalyser.

Optisk mätmaskin från Chotest med dubbelt telecentriskt optiskt objektiv och möjlighet att operera med endast en knapp.

Robust design och prisvärd

När du väljer en optisk mätmaskin från Chotest kan du vara säker att få en produkt som är byggd till en hög standard. De är mycket hållbara och klarar daglig användning år efter år. Trots sin höga kvalitet är de även väldigt prisvärda, här får du mycket mätmaskin för pengarna. Det gör Chotest till ett enkelt val för optiska mätmaskiner!

Enkel användning med mjukvara från Chotest

Alla optiska mätmaskiner från Chotest kommer med deras egenutvecklade mätmjukvara VisionX. Mjukvaran är framtagen för att ge användaren enkel och snabb analys av sina mätningar. Programmet har tydliga visuella element som gör analysen smidig. Med upp till 80 analysverktyg blir analysen enkel oavsett vad du mäter.

Optisk mätning av detaljer

Med en kombination av högkvalitativa objektiv och avancerad mätmjukvara är det möjligt att få tillförlitlig dimensionell mätning av detaljer från en stor mängd olika applikationer. Det inkluderar bland annat maskiner, elektronik, formar, formsprutning, hårdvara, gummi, lågspänningsapparater, magnetiska material, precisionsstansning, kontakter, anslutningar, terminaler, mobiltelefoner, hushållsapparater, kretskort, medicinsk utrustning, klockor, skärverktyg etc.

VisionX-programvaran erbjuder upp till 80 verktyg för extraktionsanalys, inklusive [Feature Extraction] (såsom maximala punkter, centrumlinjer, bågar, toppar etc.), [tillbehörsverktyg] (t.ex. valfri punkt, linje och cirkel, anpassad rät linje, anpassad cirkel, tangent, inskriven cirkel etc.), [smart märkning], [formtolerans] och specialverktyg [applikationsverktyg] (t.ex. stigningsavstånd, stigningsvinkel, spår, gänga, rund korsning, nedåtvinkel, rundade hörn etc.).

Mätresultaten och deras viktigaste statistiska värden (t.ex. medelvärde, σ, 3σ, 6σ, Ca, Cp, Cpk osv.) registreras och arkiveras automatiskt. Operatörer kan välja olika filtervillkor för historikutdragning.

Model	VX4230S	VX4230
Image Senor	25MP CMOS	12MP CMOS
Monitor	24" LCD (XGA:1920×1080)
Acceptance Lens	Double Telecentric Lens
Bottom light	Telecentric transmission illumination(White Light)
F.O.V.	Φ230mm	200×150mm
Depth of Field	50mm
Working Distance	400mm
Repeatability	±2um
Accuracy of Image Meas.*¹	±5um
Z-Axis Travel range	65mm	100mm
Software	VisionX
Resolution	0.1um
Loading Capacity	15kg
Size(LxWxH)	8306051500mm
Weight	375kg
Input	AC100~240V,50/60Hz,4A,600W
Working Environment	Temp.10℃-35℃, Humidity 20%～80%, Vibration<0.002g, Less than 15Hz

Remark:
*1 In the focus position, the environment temperature is +20 °C ± 1.0 °C

Trenddiagrammet visar den regelbundna trenden för de uppmätta värdena, såsom monotona och periodiska förändringar av de uppmätta värdena, som kan användas för att övervaka avvikelser i produktionsprocessen för tillverkningsutrustning. Histogrammet återspeglar status och fördelning av fluktuationer i produktkvaliteten och kan på ett intuitivt sätt visa information om kvalitetssituationen i produktionsprocessen, vilket kan användas för att förutsäga produktkvalitet och felfrekvens.

Genom kvalitetsdiagnos och analys med statistiska metoder kan SPC övervaka produktkvaliteten och förändringstrenden i produktionsprocessen. Med SPC kan vi hitta förebyggande lösningar i produktionsprocessen, så att efterföljande inspektioner och reparationer minskas. Följaktligen uppnås kontroll av produktionsprocessen och förbättring av produktkvaliteten.
