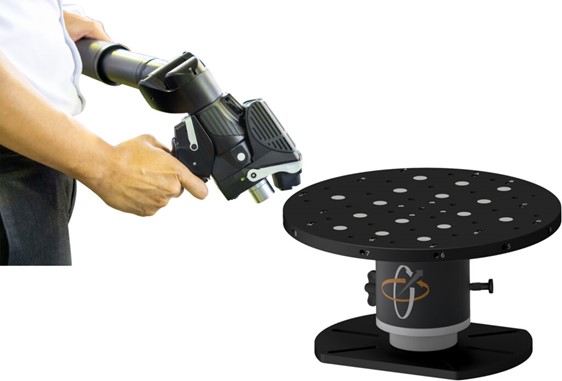

OctoScan
Rotationsbord av metrologisk kvalitet som ökar mätförmåga och kapacitet hos PCMM.
- Upp till 40% ökad produktivitet
- Extremt hög precision
- Kompatibel med alla mätarmar och koordinatmätmaskiner
TruMotion

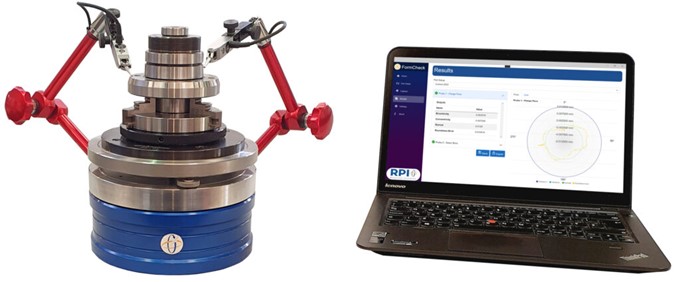

TruMotion är ett manuellt rotationsbord framtaget för mätning av detaljer med cirkulär geometri.
Inspektera cirkulära detaljer i verkstadsmiljöer med precision som vanligtvis endast förekommer i laboratorier.
Extrem precision
TruMotion är ett manuellt rotationsbord utvecklat för att mäta cirkulär geometri med mycket hög precision direkt i produktionsmiljö. Systemet gör det möjligt att analysera exempelvis rundhet, kast, planhet och koncentriskhet med en precision som normalt förknippas med metrologilaboratorier.
Manuell rotation för enkel och flexibel mätning
Bordet roteras manuellt och snurrar fritt, vilket ger en enkel och intuitiv hantering vid inspektion av runda detaljer. Den manuella rotationen gör TruMotion särskilt lämplig för snabb kvalitetskontroll i verkstadsmiljö där operatören behöver kunna positionera och mäta detaljer utan komplex programmering.
Mjukvara som passar din applikation
Till TruMotion kan du välja mjukvara från RPI själva eller från Sylvac. Läs mer nedan.
Stabil konstruktion för detaljer upp till 50 kg

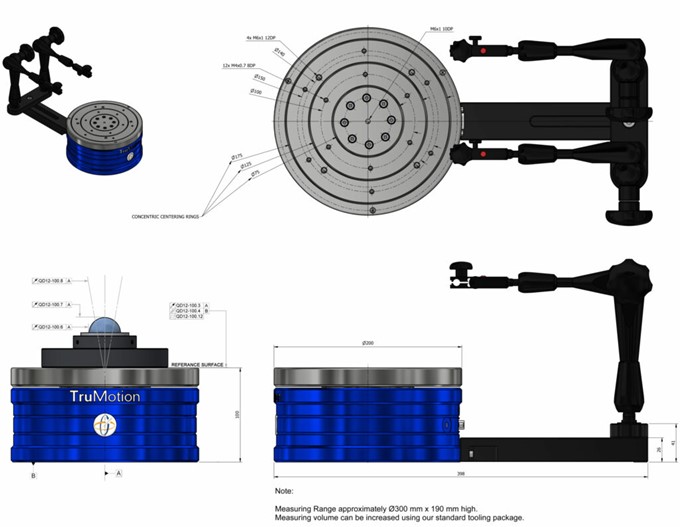

TruMotion har en stabil konstruktion med en maximal lastkapacitet på upp till 50 kg och ett bord med Ø200 mm diameter. Systemet levererar axial och radiell kastnoggrannhet på ned till 0,001 mm och kan utrustas med justerbar probhållare, centrerings- och nivelleringsfunktion samt mjukvara för datainsamling och rapportgenerering.
- Mäter planhet, parallellitet, kast, koncentricitet, excentricitet och rundhet*
- Maximal belastningskapacitet 50 kg
- Fri rotation för hand
- Bordsskiva Ø200 mm
- Axialt och radiellt kast på 0,001 mm
- Radiellt justerbar ledad sondhållare
- Enkel- eller dubbelkanal
- Centrering och nivellering
- Gränssnitt för roterande kodare
- Manuell eller automatisk datainsamling
- GeoForm eller Sylcom databehandlingsprogramvara
- Skapa inspektionsrapporter
| TruMotion SPEC | ||||
|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | 200 | |
| Precision | Radial Error Motion | QD12-100.6 | µm | 1 |
| Axial Error Motion | QD12-100.7 | µm | 1 | |
| Tilt Error Motion | QD12-100.8 | Arc Seconds | ± 0.5 | |
| Total Face Runout (Table Top) | QD12-100.3 | µm | 3 | |
| Flatness (Table Top) | QD12-100.12 | µm | 5 | |
| Parallelism (Table Top) | QD12-100.4 | µm | 20 | |
| Size | Load Capacity | kgs | 50 | |
| Maximum Tilt Moment | N/A | Nm | 20 | |
| Weight | kgs | 12 | ||
| Options | Centering Range | N/A | mm | ± 3 |
| Levelling Range | degree | ± 1 | ||
| QD56-06-B | Additional information available on request | |||
Calibrations follow RPI's QD12-100 Calibration Notation and Procedures and conform to ISO230-1, 2, 7
Har du frågor?
Välkommen att kontakta teamet på Nyli!
RPI:s egna mjukvara
- 2-kanalsystem
- Mät planhet, parallellitet, kast, koncentricitet,
- Excentricitet och rundhet.
- Registrera temperatur.
- Millimeter och tum.

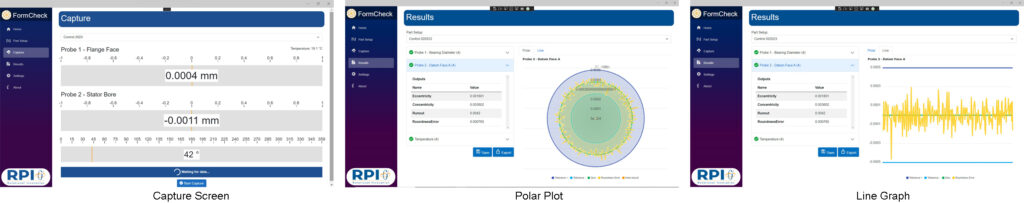

- Visa resultat i datatabell, polär diagram och linjediagram.
- Skapa rapporter.
- Exportera csv-filer.
