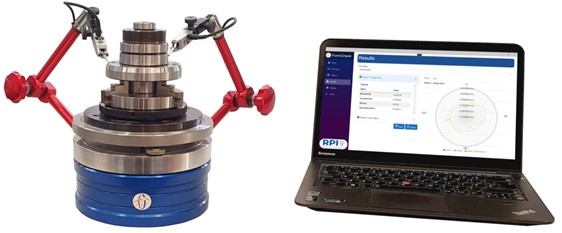

TruMotion
TruMotion är ett manuellt rotationsbord framtaget för mätning av detaljer med cirkulär geometri.
- Extremt hög precision
- Manuell rotation
- Upp till 50kg laddningskapacitet

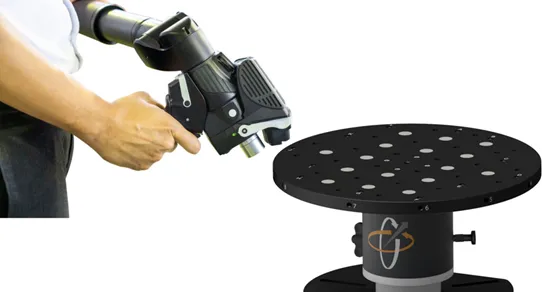

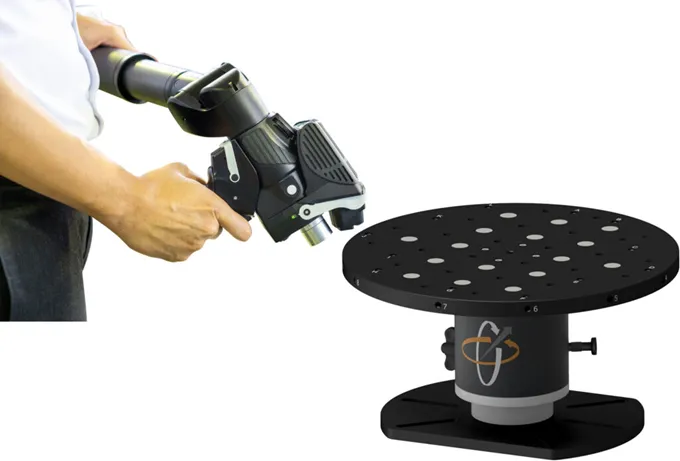

OctoScan
Rotationsbord av metrologisk kvalitet som ökar mätförmåga och kapacitet hos PCMM.
OctoScan är ett rotationsbord från RPI som gör det möjligt att mäta objekt som går utanför kapaciteten hos din bärbara koordinatmätmaskin.
Ökad mätkapacitet för större komponenter
OctoScan är en metrologiklassad rotationsaxel utvecklad för att öka mätvolymen hos portabla koordinatmätmaskiner (PCMM). Genom att rotera arbetsstycket kan operatören mäta detaljer som annars ligger utanför mätarmens räckvidd. Resultatet är en betydligt större mätkapacitet utan att behöva byta utrustning.
Hög precision för avancerad metrologi
Rotationsbordet är kalibrerat för metrologiapplikationer och möjliggör mätning med extrem precision vid kvalitetskontroll, reverse engineering och 3D-modellering. Det integrerade Reference Point System (RPS) säkerställer exakt positionering mellan varje rotation, vilket gör att mätdata kan sammanfogas korrekt i 3D-mätmjukvara som exempelvis PolyWorks eller Verisurf.
Effektivare mätprocess och enkel integration
När OctoScan används tillsammans med en mätarm kan hela detaljen nås från en enda uppspänning. Det kan öka produktiviteten med upp till 40 % samtidigt som risken för felaktig positionering minskar. Systemet är trådlöst, portabelt och kompatibelt med alla fabrikat av mätarmar, vilket gör installationen snabb och flexibel även i produktionsmiljö.
- Upp till 40 % högre produktivitet med full åtkomst till delen med en enda inställning.
- Ökar mätvolymen för din arm och förbättrar kapaciteten
- Kalibrerat rotationsbord av mätteknisk kvalitet för högsta precision.
- Ergonomisk design
- Snabb installation, trådlös, bärbar och lätt att integrera med mätarmen.
- Universell, kompatibel med alla mätarmar och PCMM:er.
- Säkra delar med ett urval av inbyggda magneter eller gängade fästhål.

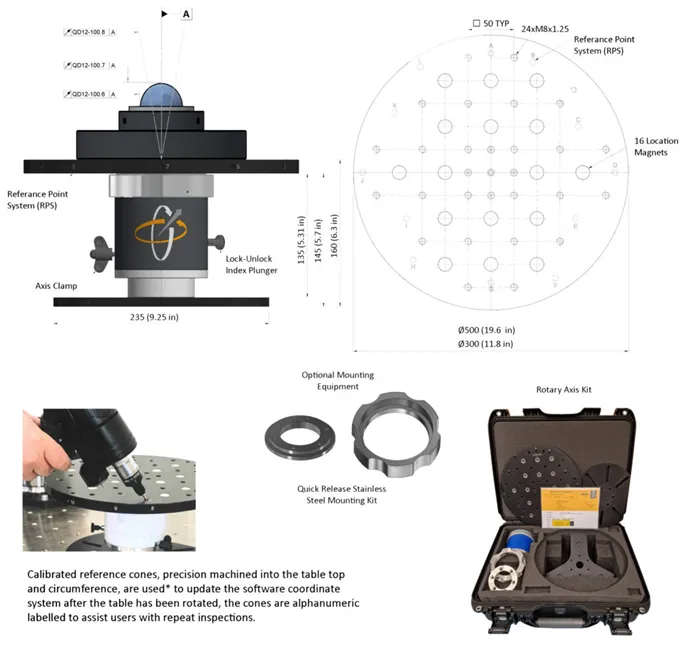

| OctoScan SPEC | ||||
|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | OctoScan | |
| Precision | Radial Error Motion | QD12-100.6 | µm | 1 |
| Axial Error Motion | QD12-100.7 | µm | 1 | |
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 0.5 | |
| Total Face Runout (Spindle) | QD12-100.3 | µm | 5 | |
| Size | Load Capacity | kgs | 100 | |
| Maximum Tilt Moment | N/A | Nm | 20 | |
| Weight with ø300 Table Top | kgs | 7.5 | ||
| Weight with ø500 Table Top | kgs | 12.5 | ||
| QD56-05-A | Additional information available on request | |||
Calibrations follow RPI's QD12-100 Calibration Notation and Procedures and conform to ISO230-1, 2, 7
Undrar du över något?
Få hjälp av Nyli-teamet!
OctoScan Produktfilm
Relaterade produkter

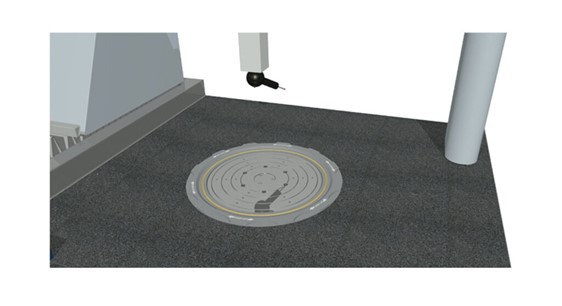

QuadMatic
