LabStandard
Konstruerad för horisontella och vertikala applikationer med självlåsande snäckväxel och en högprecisionsvinkelgivare.

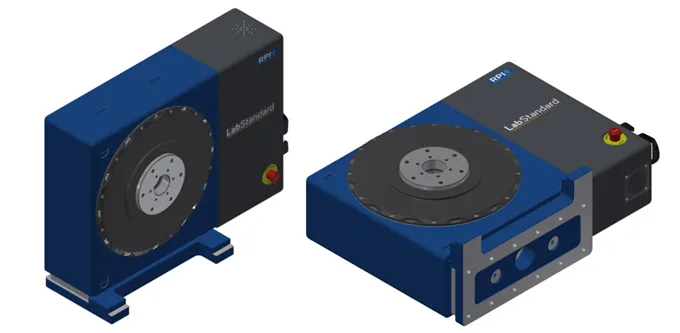

Rotationsbord från RPI med extremt hög precision.
Hög precision för laboratorie- och metrologiuppgifter
LabStandard är ett rotationsbord i toppklass, utvecklat för noggrann vinkelpositionering, kalibrering och geometrikontroll. Bordet erbjuder vinkelprecision på 2, 1 eller 0,5 bågsekunder och är utformat för de mest krävande mätuppgifterna inom laboratorie- och testmiljöer.
Kraftfull och flexibel konstruktion
LabStandard finns med bordsskivor Ø250 mm, Ø300 mm eller Ø400 mm och kan användas horisontellt eller vertikalt. Bordet klarar laster upp till 1 000 kg och tiltmoment upp till 500 Nm, vilket gör det möjligt att mäta och inspektera stora och tunga komponenter med bibehållen precision.
Säker fixering och stabilitet
Med en kraftfull pneumatisk klämma (tillval) och robust konstruktion garanterar LabStandard säker fixering av arbetsstycket under hela mätförloppet. Detta gör bordet idealiskt för avancerad kvalitetskontroll, kalibrering och finmetrologi där både noggrannhet och stabilitet är avgörande.
- Horisontella eller vertikala applikationer
- Valfria bordsskivstorlekar Ø250 mm, Ø300 mm och Ø400 mm

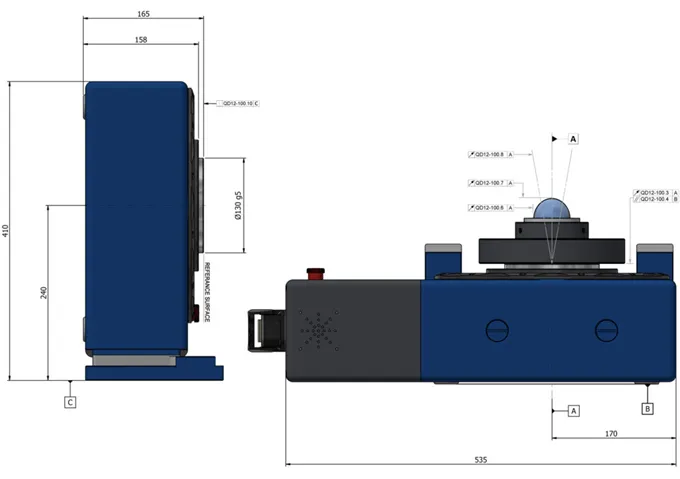

- Total höjd 165 mm (vertikal axel)
- Mittlinjehöjd 240 mm (horisontell axel)
- Lastkapacitet upp till 1 000 kg
- Tiltmoment upp till 500 Nm
- Kraftfull pneumatisk klämma (tillval)
- Vinkelnoggrannhet 2, 1 eller 0,5 bågsekunder
| LabStandard SPEC | ||||||
|---|---|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | 2 | + | ULTRA | |
| Accuracy | Angular Positioning Accuracy** | QD12-100.5 | Arc Seconds | 2 | 1 | 0.5 |
| Precision | Radial Error Motion | QD12-100.6 | µm | 0.5 | ||
| Axial Error Motion | QD12-100.7 | µm | 0.5 | |||
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 0.5 | |||
| Total Face Runout (Spindle) | QD12-100.3 | µm | 3 | |||
| Parallelism (Spindle) | QD12-100.4 | µm | 6 | |||
| Squareness (Spindle) | QD12-100.10 | µm | 4 | |||
| Drive assembly | Load Capacity | kgs | 1000 | |||
| Maximum Continuous Torque | Nm | 165 | ||||
| Maximum Polar Inertia | N/A | Kgm² | 20 | |||
| Maximum Tilt Moment | Nm | 500 | ||||
| Maximum rpm | rpm | 4 | ||||
| Weight Without Table Top | kgs | 80 | ||||
| Interface | Pivot Shaft OD | N/A | mm | Ø130 g5 | ||
| Centre Line Height | mm | 240 | ||||
| Options | Total Face Runout (Table Top)* | QD12-100.3 | µm | 5 | ||
| Flatness (Table Top)* | QD12-100.12 | µm | 5 | |||
| Parallelism (Table Top)* | QD12-100.4 | µm | 6 | |||
| Squareness (Table Top)* | QD12-100.10 | µm | 4 | |||
| Concentricity of Centre Bore (Table Top)* | QD12-100.9 | µm | 2.5 | |||
| Center Bore (Table Top)* | N/A | µm | Ø40 H6 | |||
| Clamp Shift* | Arc Seconds | 2 | ||||
| QD56-01-C | Additional information available on request | |||||
* As An Option
** The total bi-directional Angular Accuracy of the system including the effects of bi-directional Repeatability with a coverage factor of k = 2.
