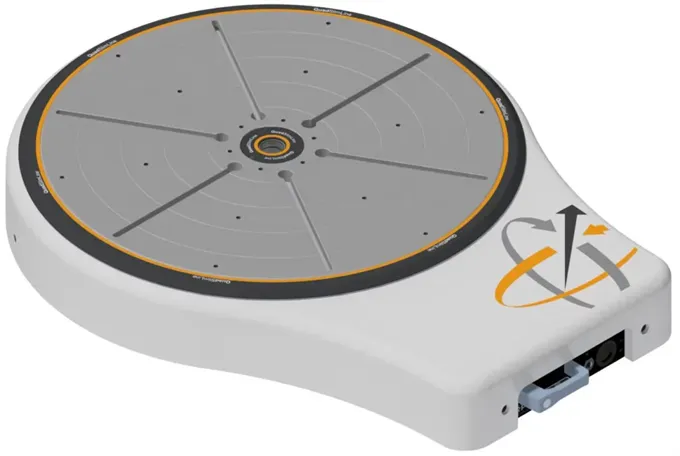

QuadSlimLine

QuadSlimLine är ett rotationsbord med låg profil som passar flera applikationer som inspektion av rotorer, bliskar och kugghjul.

Extra roterande axel med låg profil för koordinatmätmaskiner.

Framtagen för stora och komplexa detaljer

QuadSlimLine är ett lågprofils-rotationsbord utvecklat för koordinatmätmaskiner (CMM) där inspektion av större detaljer kräver hög precision och mätkapacitet. Systemet används ofta vid kontroll av exempelvis rotorer, diskar, blisks och kugghjul där hela detaljens geometri behöver analyseras.

Stabil rotation med hög precision

Rotationsbordet är utrustat med ett backlash-fritt drivsystem som säkerställer jämn och exakt rotation under mätning. Den höga vinkelprecisionen på upp till 2 bågsekunder gör QuadSlimLine lämplig för avancerad metrologi där repeterbarhet och positionering är avgörande.

Låg profil och hög lastkapacitet

QuadSlimLine finns i storlekar från Ø400 mm upp till Ø1500 mm och klarar laster upp till 7 000 kg. Den låga konstruktionshöjden, mellan 150 mm och 200 mm, gör att systemet kan integreras i CMM-system utan att i onödan minska mätvolymen. Kombinationen av hög lastkapacitet och kompakt design gör QuadSlimLine till en effektiv lösning för inspektion av stora industrikomponenter.

Storlekar Ø400 mm, Ø600 mm, Ø800 mm, Ø1000 mm och Ø1500 mm
Total höjd 150 mm, 160 mm och 200 mm
Lastkapacitet upp till 7 000 kg
Drivning utan glapp
Vinkelnoggrannhet 2 bågsekunder

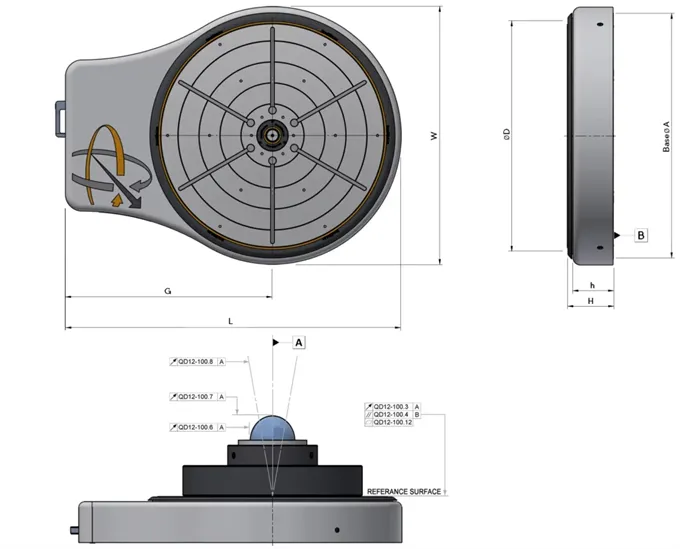

	Dimensions
	ØA	ØD	G	H	h	L	P	W
Units	MM
QuadSlimLine 400	480	400	500	150	130	760	370	520
QuadSlimLine 600	680	600	640	160	140	1000	540	720
QuadSlimLine 800	880	800	740	160	140	1200		920
QuadSlimLine 1000	1080	1000	880	200	180			1120
QuadSlimLine 1500	1580	1500	1090	200	180	1900	540	1620
Flexible Tooling Interface	HSK, Lang, Schunk, Gewefa (other options available on request)

QuadSlimLine SPEC
	Technical Data	RPI QD Number	Units	400 Grade 1	400 Grade 2	600 Grade 1	600 Grade 2	800 Grade 1	800 Grade 2	1000 Grade 1	1000 Grade 2	1500
Accuracy	Angular Positioning Accuracy*	QD12-100.5	Arc Seconds	2
Precision	Radial Error Motion	QD12-100.6	µm	0.4	0.5	0.4	0.5	0.4	0.5	0.4		0.5
	Axial Error Motion	QD12-100.7	µm	0.2	0.5	0.2	0.5	0.2	0.5	0.2
	Tilt Error Motion	QD12-100.8	Arc Seconds	+/- 0.5
	Concentricity of Centre Bore	QD12-100.9	µm	2.5
	Total Face Runout (Table Top)	QD12-100.3	µm	2		2		2				10
	Flatness (Table Top)	QD12-100.12	µm	3		5		3		5		4	8	5	8	12
	Parallelism (Table Top)	QD12-100.4	µm	2				2					15
Drive assembly	Load Capacity		kgs	1000		1700		3000		5000		7000
	Maximum Continuous Torque		Nm	23		33		43		53		73
	Maximum Polar Inertia	N/A	Kgm²	20		65		205		440		2000
	Maximum Tilt Moment		Nm	550		1500		4000		7000		10000
	Maximum rpm		rpm	5		5		4		3		2
	Weight		kgs	135		310		530		970		2010
QD56-04-B		Additional information available on request

* The total bi-directional Angular Accuracy of the system including the effects of bi-directional Repeatability with a coverage factor of k = 2.

Calibrations follow RPI's QD12-100 Calibration Notation and Procedures and conform to ISO230-1, 2, 7

Equivalent legacy products include: R Series, V Series, HX Series, MX Series
