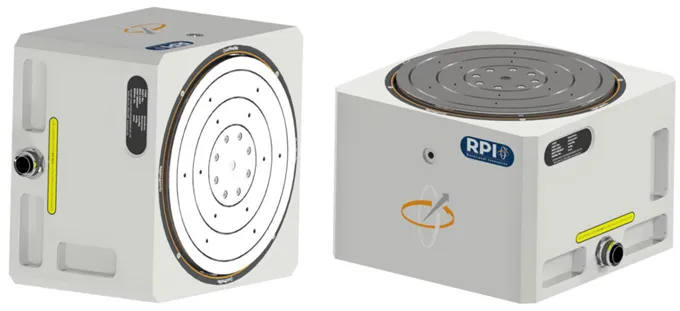

QuadProfile
QuadProfile är ett rotationsbord från RPI som erbjuder som erbjuder höghastighetsmätning av mindre delar såsom inre motorblad och kugghjul. Horisontell eller vertikal axel.
Kompakt rotationsbord för snabb och precis CMM-inspektion.
Utvecklat för mindre detaljer
QuadProfile är det mest kompakta rotationsbordet i Quadrant-serien och är särskilt utvecklat för snabb och noggrann mätning av mindre detaljer. Systemet lämpar sig exempelvis för inspektion av innerblad i flygmotorer, kugghjul och andra precisionsdetaljer där hög precision krävs.
Snabb och exakt rotation
Rotationsbordet är utrustat med ett backlash-fritt drivsystem som säkerställer jämn och exakt rotation under mätning. Med en rotationshastighet upp till 10 rpm möjliggör QuadProfile effektiv mätning och snabbare inspektionsprocesser i koordinatmätmaskiner (CMM).
Flexibel användning i flera riktningar

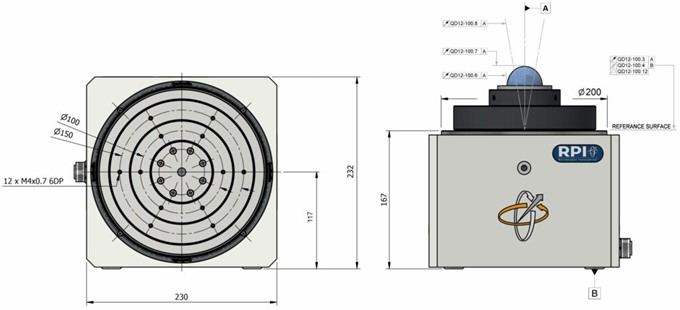

QuadProfile kan användas både horisontellt och vertikalt, vilket gör det enkelt att anpassa uppställningen efter komponentens geometri. Med en bordsskiva på Ø200 mm, lastkapacitet upp till 100 kg eller 25 Nm och en vinkelprecision på upp till 2 bågsekunder är systemet en kompakt och mycket precis lösning för avancerad CMM-metrologi.
- Storlek Ø200 m
- Vertikal eller horisontell axel
- Lastkapacitet upp till 100 kg eller 25 Nm
- Rotationshastighet 10 rpm
- Drivning utan glapp
- Vinkelnoggrannhet 2 bågsekunder
| QuadProfile SPEC | ||||
|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | QuadProfile 2 | |
| Accuracy | Angular Positioning Accuracy* | QD12-100.5 | Arc Seconds | 2 |
| Precision | Radial Error Motion | QD12-100.6 | µm | 1 |
| Axial Error Motion | QD12-100.7 | µm | 1 | |
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 0.5 | |
| Total Face Runout (Table Top) | QD12-100.3 | µm | 5 | |
| Flatness (Table Top) | QD12-100.12 | µm | 5 | |
| Parallelism (Table Top) | QD12-100.4 | µm | 8 | |
| Squareness (Table Top) | QD12-100.10 | µm | 8 | |
| Drive assembly | Load Capacity Vertical Axis | kgs | 100 | |
| Maximum Continuous Torque | Nm | 40 | ||
| Maximum Polar Inertia | N/A | Kgm² | 0.5 | |
| Maximum Tilt Moment | Nm | 25 | ||
| Back Driving Torque | Nm | 3 | ||
| Maximum rpm | rpm | 10 | ||
| Weight | kgs | 30 | ||
| QD56-09-E | Additional information available on request | |||
* The total bi-directional Angular Accuracy of the system including the effects of bi-directional Repeatability with a coverage factor of k = 2.
Är du intresserad av QuadProfile?
Hör av dig så berättar vi mer!
Relaterade produkter
QuadMatic
Rotationsbord från RPI med ultralåg profil där maximering av mätvolym för koordinatmätmaskiner är av högsta vikt.
- Ultralåg profil
- Precision av högsta klass

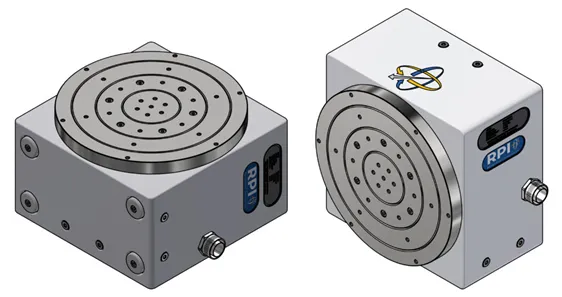

QuadScan
