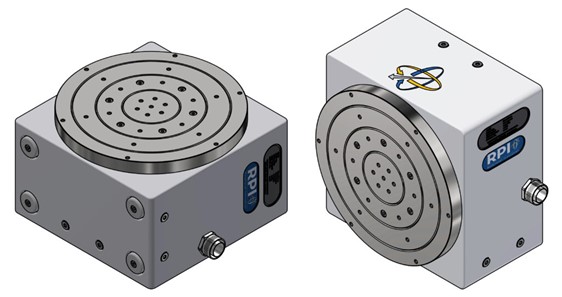

QuadScan
QuadScan är ett rotationsbord för horisontella och vertikala applikationer med backlash-fri utväxling och högprecisionsvinkelgivare för metrologi och precisionstestning.
- Precision av högsta klass

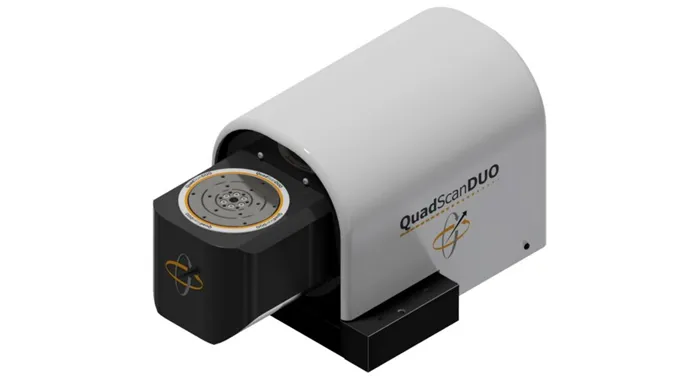

QuadScanDUO
QuadScanDUO är ett två-axligt rotationsbord för koordinatmätmaskiner som ökar produktiviteten och flexibiliteten hos maskinen.
Rotationsbord med två axlar som uppfyller kraven i ISO 10360 del 3.
Utvecklad för komplexa detaljer
QuadScanDUO är ett dubbelaxligt rotationsbord utvecklat för koordinatmätmaskiner (CMM) där inspektion av komplexa detaljer kräver mätning från flera vinklar. Systemet används ofta vid kontroll av exempelvis rotorblad och blisks, där full åtkomst till detaljens geometri är avgörande.
Två axlar för ökad mätflexibilitet
Med både rotations- och tiltaxel kan arbetsstycket positioneras exakt under mätningen. Detta gör det möjligt att nå fler mätpunkter utan att behöva flytta detaljen manuellt, vilket ökar effektiviteten och förbättrar mätprocessens stabilitet.
Kompakt och högprecis lösning

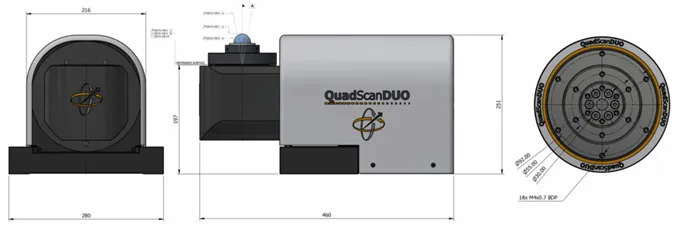

QuadScanDUO har en bordsskiva på Ø100 mm och klarar laster upp till 5 kg eller 5 Nm. Den backlash-fria drivningen säkerställer jämn och stabil rotation, medan rotationshastigheten upp till 10 rpm bidrar till en effektiv mätprocess. Med en vinkelprecision på 2 och 5 bågsekunder är systemet väl lämpat för avancerad CMM-metrologi där hög noggrannhet krävs.
- Storlek Ø100 mm
- Två axlar
- Lastkapacitet upp till 5 kg eller 5 Nm
- Rotationshastighet 10 rpm
- Drivning utan glapp
- Vinkelnoggrannhet 2 och 5 bågsekunder
| QuadScanDUO 100 SPEC | ||||
|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | QuadScanDUO 100 | |
| Accuracy | Rotary Stage Angular Positioning Accuracy* | QD12-100.5 | Arc Seconds | 2 |
| Tilt Stage Angular Positioning Accuracy* | QD12-100.5 | Arc Seconds | 5 | |
| Precision | Radial Error Motion | QD12-100.6 | µm | 1 |
| Axial Error Motion | QD12-100.7 | µm | 1 | |
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 1 | |
| Total Face Runout (Table Top) | QD12-100.3 | µm | 5 | |
| Flatness (Table Top) | QD12-100.12 | µm | 5 | |
| Parallelism (Table Top) | QD12-100.4 | µm | 10 | |
| Squareness (Table Top) | QD12-100.10 | µm | 10 | |
| Drive assembly | Load Capacity | kgs | 5 | |
| Maximum Continuous Torque | Nm | 9 | ||
| Maximum Polar Inertia | N/A | Kgm² | 0.05 | |
| Maximum Tilt Moment | Nm | 5 | ||
| Maximum rpm | rpm | 10 | ||
| Weight | kgs | 42 | ||
| Range | Traverse Range - Tilt Axis | N/A | degrees | +/- 120 |
| Traverse Range - Rotary Axis | degrees | 360 | ||
| QD56-26-C | Additional information available on request | |||
* The total bi-directional Angular Accuracy of the system including the effects of bi-directional Repeatability with a coverage factor of k = 2.
