QuadProfile
QuadProfile är ett rotationsbord från RPI som erbjuder som erbjuder höghastighetsmätning av mindre delar såsom inre motorblad och kugghjul. Horisontell...
- Precision av högsta klass
QuadProfileDUO

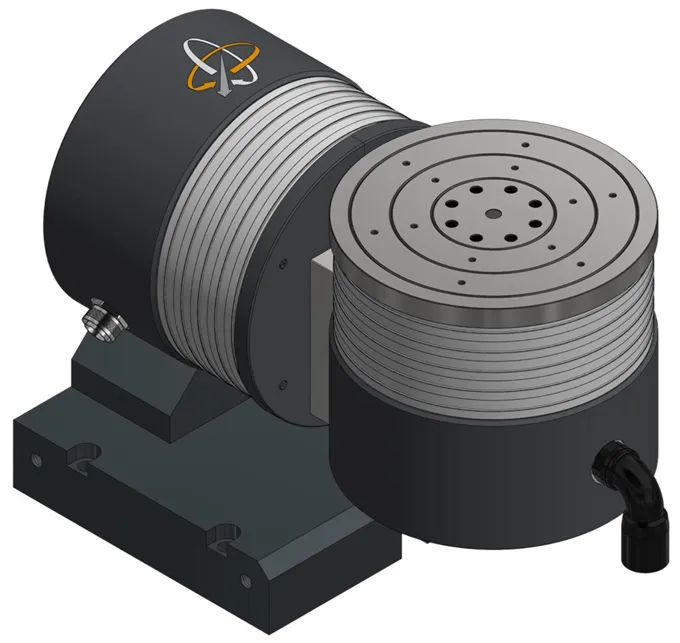

QuadProfileDUO är ett två-axligt rotationsbord framtaget för att öka flexibilitet och effektivitet hos din koordinatmätmaskin.
Dubbelaxligt rotationsbord för avancerad CMM-inspektion och uppfyller krav för ISO 10360 del 3.
Inspektion av komplexa detaljer
QuadProfileDUO är ett dubbelaxligt rotationsbord utvecklat för koordinatmätmaskiner (CMM) där avancerad inspektion av komplexa detaljer krävs. Systemet lämpar sig särskilt väl för exempelvis rotorblad och blisks, där detaljer behöver mätas från flera vinklar för att säkerställa korrekt geometri.
Två axlar för ökad mätflexibilitet
Med både rotations- och tiltaxel kan arbetsstycket positioneras exakt för att ge full åtkomst till alla mätpunkter. Denna flexibilitet gör att komponenten kan inspekteras mer effektivt och minskar behovet av ompositionering under mätprocessen.
Stabil och precis mätning
QuadProfileDUO har ett backlash-fritt drivsystem som säkerställer jämn rotation och hög repeterbarhet. Med en bordsskiva på Ø200 mm, rotationshastighet upp till 10 rpm och lastkapacitet upp till 5 kg eller 5 Nm är systemet anpassat för mindre men geometriskt avancerade komponenter. Vinkelprecisionen på 2 och 5 bågsekunder gör bordet väl lämpat för noggrann CMM-metrologi.
- Storlek Ø200 mm
- Två axlar
- Lastkapacitet upp till 5 kg eller 5 Nm
- Rotationshastighet 10 rpm
- Drivning utan glapp
- Vinkelnoggrannhet 2 och 5 bågsekunder
| QuadProfileDUO | |||
|---|---|---|---|
| Technical Data | QD | Units | QuadProfileDUO |
| Traverse Range - Tilt Axis | Degree * | +/-120 | |
| Traverse Range - Rotary Axis | 360 | ||
| Load Capacity | kg | 5 | |
| Maximum Load Moment | Nm | 5 | |
| Maximum Polar Inertia | kgm² | 0.25 | |
| Maximum Rotation Speed | rpm | 10 (20% duty cycle) | |
| Maximum Acceleration@ maximum inertia | rads/s² | 2 | |
| Angular Positioning Accuracy – Tilt Axis | Arc Seconds * | 2 | |
| Angular Positioning Accuracy – Rotary Axis | 20 | ||
| Angular Resolution (Options Available) | 12-56 | 0.36 (x400) | |
| Angular Repeatability | 12-57 | +/-0.5 | |
| Rotation Error | 12-06 | mm | 0.005 |
| Flatness of Table Top | 12-07 | ||
| Parallelism of Table Top To Base | 12-08 | 0.010 | |
| Radial Runout | 12-10 | 0.001 | |
| Axial Runout | 12-11 | mm | |
| Coning of Axis | 12-35 | Arc seconds* | +/-1 |
| Squareness of Spindle Face | 12-37 | mm | 0.010 |
| Overall Weight | kg | 75 | |
Calibrations follow RPI's QD12-100 Calibration Notation and Procedures and conform to ISO230-1, 2, 7
