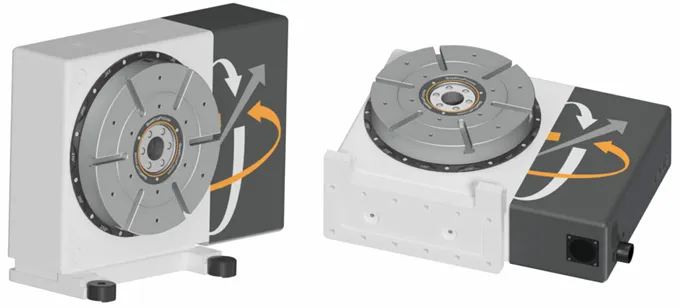

QuadDualPurpose
QuadDualPurpose är en extra rotationsaxel för koordinatmätmaskiner och uppfyller kraven för ISO 10306 del 3.
Precisionsrotationsaxel som är särskilt utvecklad för att öka flexibiliteten och effektiviteten hos din CMM.
Flexibel inspektion i flera positioner
QuadDualPurpose är en precisionsrotationsaxel utvecklad för koordinatmätmaskiner (CMM) och gör det möjligt att inspektera detaljer både horisontellt och vertikalt. Flexibiliteten gör systemet särskilt lämpligt för större och komplexa detaljer, exempelvis flygmotorblad, där de kan behöva mätas från flera riktningar.
Ökad effektivitet och produktivitet
Genom att integrera QuadDualPurpose i din CMM tillförs en extra rotationsaxel som gör det möjligt att rotera arbetsstycket istället för att flytta det manuellt. Detta ökar tillgängligheten till alla mätpunkter och förbättrar både produktivitet och effektivitet i mätprocessen. Systemet uppfyller kraven enligt ISO 10360-3 och är utvecklat för högprecisionsmetrologi.
Stabil konstruktion för stora detaljer
QuadDualPurpose finns med bordsskivor på Ø250 mm, Ø300 mm och Ø400 mm och klarar laster upp till 1 000 kg samt lastmoment upp till 500 Nm. Systemet kan utrustas med kraftfull pneumatisk klämma för säker fixering av arbetsstycket och erbjuder en vinkelprecision på upp till 2 bågsekunder, vilket gör det till en stabil och exakt lösning för avancerad CMM-inspektion.
- Horisontella eller vertikala applikationer
- Storlekar Ø250 mm, Ø300 mm och Ø400 mm

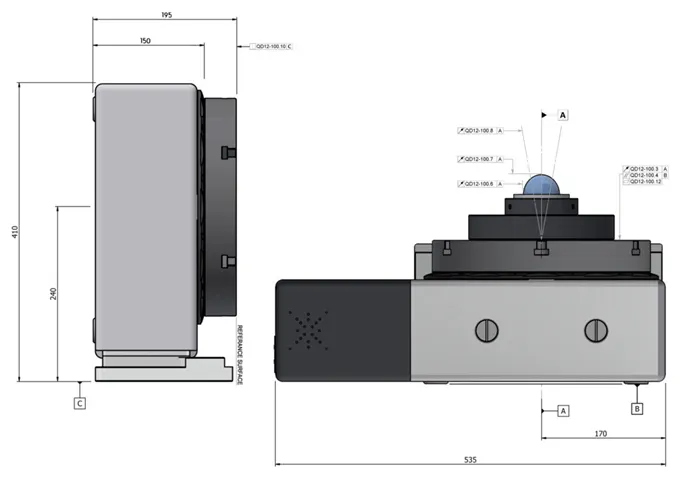

- Total höjd 195 mm (vertikal axel)
- Mittlinjehöjd 240 mm (horisontell axel)
- Lastkapacitet upp till 1 000 kg
- Lastmoment upp till 500 Nm
- Kraftfull pneumatisk klämma (tillval)
- Vinkelnoggrannhet 2 bågsekunder
| QuadDualPurpose SPEC | ||||||
|---|---|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | 250 | 300 | 400 | |
| Accuracy | Angular Positioning Accuracy** | QD12-100.5 | Arc Seconds | 2 | ||
| Precision | Radial Error Motion | QD12-100.6 | µm | 0.5 | ||
| Axial Error Motion | QD12-100.7 | µm | 0.5 | |||
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 0.5 | |||
| Concentricity of Centre Bore (Table Top) | QD12-100.9 | µm | 2.5 | |||
| Total Face Runout (Table Top) | QD12-100.3 | µm | 5 | |||
| Flatness (Table Top) | QD12-100.12 | µm | 5 | |||
| Parallelism (Table Top) | QD12-100.4 | µm | 6 | |||
| Squareness (Table Top) | QD12-100.10 | µm | 4 | |||
| Drive assembly | Load Capacity | kgs | 1000 | |||
| Maximum Continuous Torque | Nm | 165 | ||||
| Maximum Polar Inertia | N/A | Kgm² | 20 | |||
| Maximum Tilt Moment | Nm | 500 | ||||
| Maximum rpm | rpm | 4 | ||||
| Weight | kgs | 92 | 100 | 115 | ||
| Interface | Center Bore (Table Top) | N/A | mm | Ø40 H6 | ||
| Centre Line Height | mm | 240 | ||||
| QD56-02-B | Additional information available on request | |||||
* As An Option
** The total bi-directional Angular Accuracy of the system including the effects of bi-directional Repeatability with a coverage factor of k = 2.
