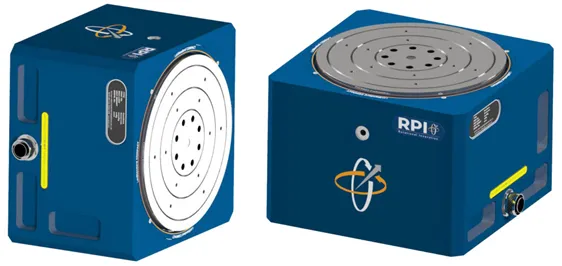

LabStandardCompact
Rotationsbord med en högprecisionsvinkelgivare som garanterar känslighet och finpositionering för mätteknik och precisionstestning.
- Precision av högsta klass

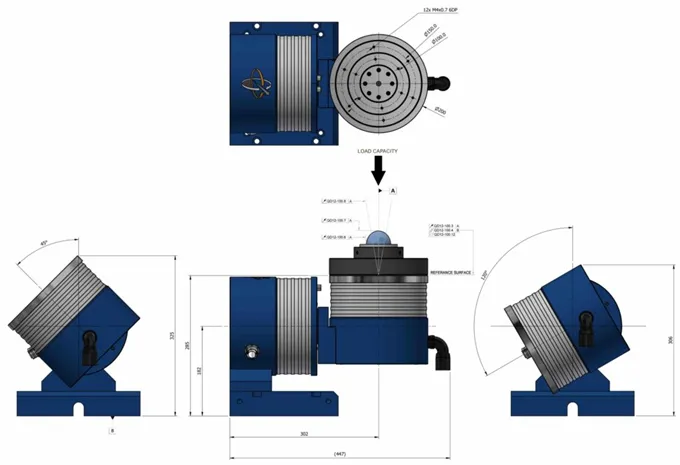

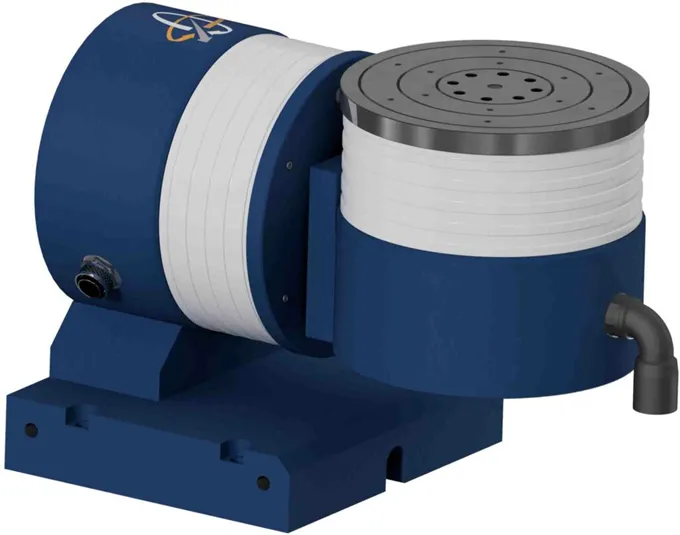

LabStandardCOMPACTDUO
LabStandardCOMPACTDUO är ett tvåaxligt rotationsbord som är särskilt utformat för inspektion av komplexa 3D-detajler med en drivning utan glapp.
Tvåaxligt rotationsbord för avancerad 3D-inspektion
Utvecklad för komplexa komponenter
LabStandardCOMPACTDUO är ett dubbelaxligt rotationsbord konstruerat för noggrann inspektion av komplexa 3D-detaljer. Kombinationen av en roterande axel och en tiltaxel gör det möjligt att analysera komponenter från flera vinklar, vilket gör systemet särskilt lämpat för exempelvis rotorblad och blisks inom flygindustrin.
Precisionspositionering utan backlash
Systemet är utrustat med ett backlash-fritt drivsystem som säkerställer mycket jämn och exakt rotation. Rotationsaxeln erbjuder 360° rörelse medan tiltaxeln kan justeras upp till ±120°, vilket möjliggör fullständig inspektion av komponenter från alla relevanta positioner. Den höga vinkelprecisionen – 2 bågsekunder för rotationsaxeln och 5 bågsekunder för tiltaxeln – ger mycket tillförlitliga mätresultat.
Stabil lösning för finmetrologi
Med en bordsskiva på Ø200 mm och kapacitet för laster upp till 5 kg eller 5 Nm är LabStandardCOMPACTDUO utvecklad för mindre men geometriskt avancerade komponenter. Rotationshastigheten upp till 10 rpm och den stabila konstruktionen gör systemet väl lämpat för precisionsprovning, metrologi och detaljerad 360°-inspektion.
- 360° rotationsaxel och +/-120° lutningsaxel
- Storlek Ø200 mm
- Två axlar
- Lastkapacitet upp till 5 kg eller 5 Nm
- Rotationshastighet 10 rpm
- Drivning utan glapp
- Rotationsaxelns vinkelprecision 2 bågsekunder
- Lutningsaxelns vinkelprecision 5 bågsekunder
| LabStandardCOMPACTDUO SPEC | ||||
|---|---|---|---|---|
| Technical Data | RPI QD Number | Units | QuadProfileDUO | |
| Accuracy | Rotary Stage Angular Positioning Accuracy* | QD12-100.5 | Arc Seconds | 2 |
| Tilt Stage Angular Positioning Accuracy* | QD12-100.5 | 5 | ||
| Precision | Radial Error Motion | QD12-100.6 | µm | 1 |
| Axial Error Motion | QD12-100.7 | 1 | ||
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 1 | |
| Total Face Runout (Table Top) | QD12-100.3 | µm | 5 | |
| Flatness (Table Top) | QD12-100.12 | 5 | ||
| Parallelism (Table Top) | QD12-100.4 | 10 | ||
| Squareness (Table Top) | QD12-100.10 | 10 | ||
| Drive assembly | Load Capacity | kgs | 5 | |
| Maximum Continuous Torque | Nm | 40 | ||
| Maximum Polar Inertia | N/A | Kgm² | 0.05 | |
| Maximum Tilt Moment | Nm | 5 | ||
| Maximum rpm | rpm | 10 | ||
| Weight | kgs | 75 | ||
| Range | Traverse Range - Tilt Axis | N/A | degrees | +/- 120 |
| Traverse Range - Rotary Axis | 360 | |||
| QD56-24-A | Additional information available on request | |||
* The total bi-directional Angular Accuracy of the system including the effects of bi-directional Repeatability with a coverage factor of k = 2.
