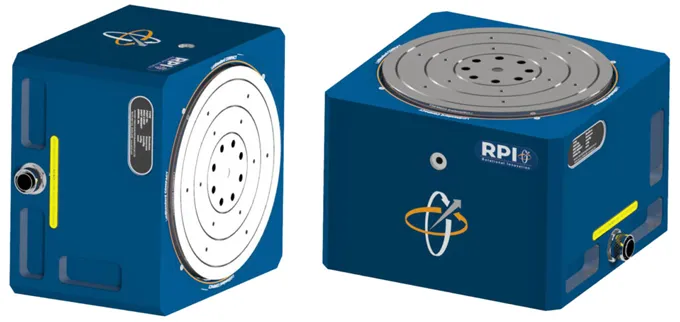

LabStandardCompact

Rotationsbord med en högprecisionsvinkelgivare som garanterar känslighet och finpositionering för mätteknik och precisionstestning.

Kompakt rotationsbord för precisionsmätning och kalibrering.

Hög precision i kompakt format

LabStandardCompact är ett högprecisions rotationsbord utvecklat för noggrann vinkelpositionering, kalibrering och geometrikontroll i metrologi- och testapplikationer. Den högupplösta vinkelencodern ger mycket känslig positionering och säkerställer stabil och exakt mätning även vid avancerade precisionskrav.

Flexibel användning i flera riktningar

Rotationsbordet kan användas både horisontellt och vertikalt, vilket gör det enkelt att anpassa till olika mätuppställningar. Den backlash-fria drivningen säkerställer jämn rotation och hög repeterbarhet, medan rotationshastigheten på upp till 10 rpm ger effektiv positionering under mätprocessen.

Stabil lösning för mindre komponenter

Med en bordsskiva på Ø200 mm och en lastkapacitet upp till 100 kg eller 25 Nm är LabStandardCompact anpassad för inspektion av mindre komponenter där hög noggrannhet är avgörande. Systemet erbjuder en vinkelprecision på 2, 1 eller 0,5 bågsekunder och är väl lämpat för finmetrologi, kvalitetskontroll och precisionsprovning.

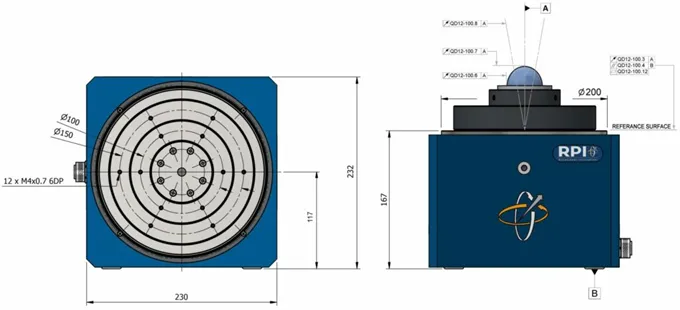

Storlek Ø200 mm
Vertikal eller horisontell axel
Lastkapacitet upp till 100 kg eller 25 Nm
Rotationshastighet 10 rpm
Drivning utan glapp
Vinkelnoggrannhet 2, 1 eller 0,5 bågsekunder

LabStandardCOMPACT SPEC
	Technical Data	RPI QD Number	Units	2	+	ULTRA
Accuracy	Angular Positioning Accuracy*	QD12-100.5	Arc Seconds	2	1	0.5
Precision	Radial Error Motion	QD12-100.6	µm	1
	Axial Error Motion	QD12-100.7	µm	1
	Tilt Error Motion	QD12-100.8	Arc Seconds	+/- 0.5
	Total Face Runout (Table Top)	QD12-100.3	µm	5
	Flatness (Table Top)	QD12-100.12	µm	5
	Parallelism (Table Top)	QD12-100.4	µm	8
	Squareness (Table Top)	QD12-100.10	µm	8
Drive assembly	Load Capacity Vertical Axis		kgs	100
	Maximum Continuous Torque		Nm	40
	Maximum Polar Inertia	N/A	Kgm²	0.5
	Maximum Tilt Moment		Nm	25
	Back Driving Torque		Nm	3
	Maximum rpm		rpm	10
	Weight		kgs	30
QD56-03-E		Additional information available on request
