LabScan

Uvecklad för horisontella och vertikala applikationer med backlashfri-växellåda och en högprecisionsvinkelgivare.

LabScan är ett ultra-precist rotationsbord för avancerad mätning och kalibrering

Extrem precision för laboratorie- och metrologiapplikationer

LabScan är ett rotationsbord av högsta metrologiklass, utvecklat för noggrann vinkelpositionering, kalibrering och geometrikontroll. Med en vinkelprecision på 2, 1 eller 0,5 bågsekunder kan LabScan hantera de mest krävande mätuppgifterna.

Flexibel konstruktion för tunga och stora komponenter

LabScan finns med bordsskivor Ø250 mm, Ø300 mm eller Ø400 mm och kan användas horisontellt eller vertikalt. Bordet klarar laster upp till 600 kg och tiltmoment upp till 310 Nm, vilket gör det möjligt att inspektera stora och tunga detaljer utan kompromiss på precisionen.

Säker och stabil mätning

Utrustat med fail-safe klämma och stabil konstruktion garanterar LabScan säker fixering av arbetsstycket under alla mätmoment. Bordets exakta geometri och höga lastkapacitet gör det utmärkt för avancerad kvalitetskontroll, laboratoriemätningar och kalibreringsapplikationer där både precision och stabilitet är avgörande.

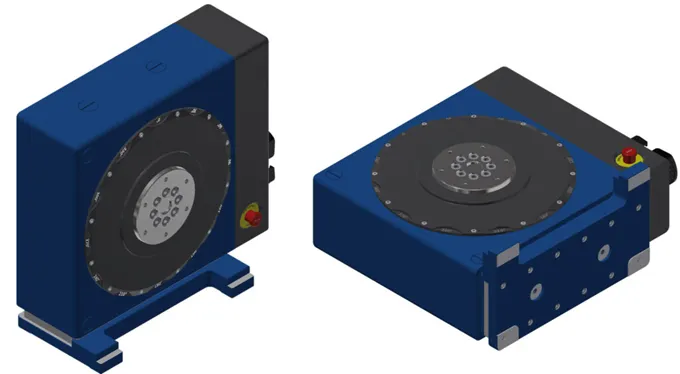

Horisontella eller vertikala applikatione
Valfria bordsskivstorlekar Ø250 mm, Ø300 mm och Ø400 mm

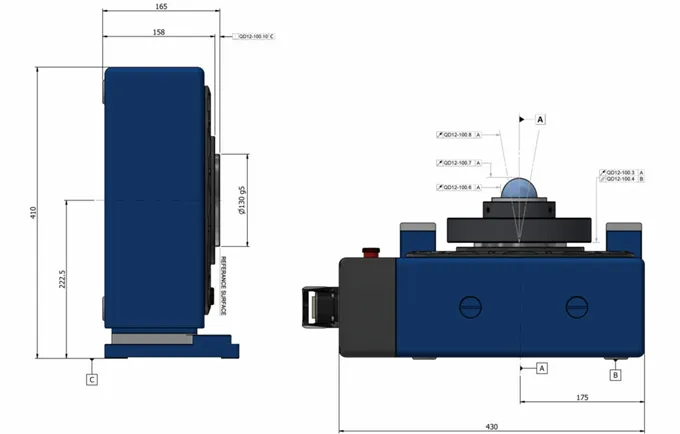

Total höjd 165 mm (vertikal axel)
Mittlinjehöjd 222,5 mm (horisontell axel)
Lastkapacitet upp till 600 kg Tiltmoment upp till 310 Nm
Felsäker klämma
Vinkelnoggrannhet 2, 1 eller 0,5 bågsekunder

LabScan SPEC
	Technical Data	RPI QD Number	Units	LabScan2	LabScan +	LabScanULTRA
Accuracy	Angular Positioning Accuracy**	QD12-100.5	Arc Seconds	2	1	0.5
Precision	Radial Error Motion	QD12-100.6	µm	1
	Axial Error Motion	QD12-100.7	µm	0.5
	Tilt Error Motion	QD12-100.8	Arc Seconds	+/- 0.5
	Total Face Runout (Spindle)	QD12-100.3	µm	3
	Parallelism (Spindle)	QD12-100.4		6
	Squareness (Spindle)	QD12-100.10		4
Drive assembly	Load Capacity		kgs	600
	Maximum Continuous Torque		Nm	160
	Maximum Polar Inertia	N/A	Kgm²	10
	Maximum Tilt Moment		Nm	310
	Maximum rpm		rpm	4
	Weight Without Table Top		kgs	57
Interface	Pivot Shaft OD	N/A	mm	Ø130 g5
Interface	Centre Line Height	N/A	mm	222.5
Options	Total Face Runout (Table Top)*	QD12-100.3	µm	5
	Flatness (Table Top)*	QD12-100.12
	Parallelism (Table Top)*	QD12-100.4		6
	Squareness (Table Top)*	QD12-100.10		4
QD56-23-A		Additional information available on request
