AccuScan XE200i

AccuScan XE200i är ett portabelt mätsystem för exakt inspektion av mekaniskt och elektriskt kast samt annan cirkulär geometri på stora gasturbinrotorer.

AccuScan är ett system med extremt hög precision och kan minska inpsektionstiden med upp till 90%.

Förstå detaljernas geometri före montering

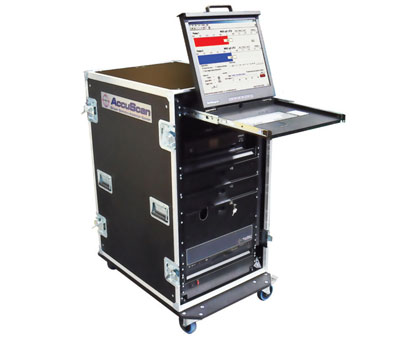

AccuScan XE200i är ett portabelt Runout Inspection System utvecklat för att mäta mekaniskt och elektriskt kast samt annan cirkulär geometri på stora gassturbinrotorer. Genom att leverera mycket tillförlitliga mätdata kan programvara för rotorstackning justera detaljer exakt, vilket resulterar i perfekt riktade rotoraggregat och minskad risk för fel i produktionen.

Extrem precision och snabb mätning

Systemet mäter upp till 1 000 datapunkter på två ytor samtidigt per rotation och kan hantera obegränsat antal ytor. Den sub-mikron precisionen gör att AccuScan kan fungera som ett processreferensstandard och drastiskt minska inspektionstiden, ända upp till 90 % jämfört med traditionella metoder.

IntelliProbe och avancerad korrigering

AccuScan använder avancerade algoritmer för att korrigera profilförvrängning orsakad av felaktig positionering. “Intelligent probing” kompenserar för avcentreringar på upp till 2 % av detaljens radie med minimal felmarginal, vilket säkerställer att även felplacerade komponenter kan inspekteras korrekt.

Flexibel och användarvänlig mjukvara

Fullt intuitiv Windows-baserad mjukvara gör att operatörer snabbt kan inspektera komplexa delar. Mallar för inspektion kan genereras direkt på maskinen, offline på valfri PC eller med en kombination av båda. Resultat kan omberäknas dynamiskt och avvikelser från tolerans markeras direkt, vilket förenklar kvalitetskontrollen.

Snabb distribution av resultat

Inspektionsdata kan enkelt delas via PDF- eller CSV-filer eller med den kostnadsfria viewer-mjukvaran, vilket gör analys och rapportering både smidigt och effektivt.

AccuScan XE200i kombinerar hög precision, flexibilitet och användarvänlighet och erbjuder en komplett lösning för snabb och exakt inspektion av cirkulära komponenter på stora rotorer.

Välj en inspektionsmall och tilldela färgkodade prober till ytor.
Starta inspektionen
Visa resultat, skriv ut rapport eller spara som PDF-fil, spara resultat i geometridatafil

Snabbt och enkelt

Den enkla och intuitiva Windows-programvaran med alla funktioner gör det möjligt för alla operatörer att snabbt och enkelt inspektera den typ av komplicerade delar som normalt förknippas med gasturbiner.

Programmeringen kan göras offline, direkt eller båda delarna.

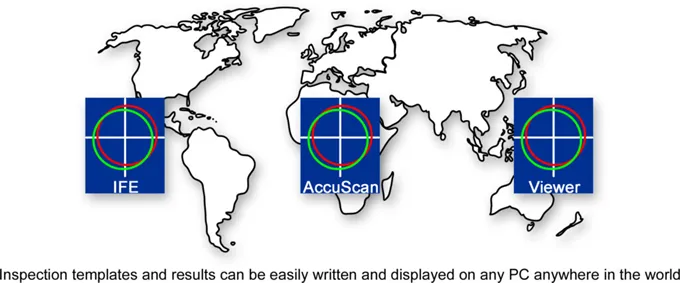

Inspektionsmallar kan genereras på maskinen med AccuScan™, oberoende på vilken PC som helst i världen med AccuScan IFE™ eller en kombination av båda.

Resultaten beräknas om dynamiskt

Råa inspektionsdata samlas in och lagras så att referenspunkter, ytdefinitioner och måttenheter kan ändras när som helst och resultaten beräknas om dynamiskt.

Markering av avvikelser från tolerans

Markering av avvikelser från tolerans identifierar snabbt icke-överensstämmande delar för operatören.

Integrerad hjälp

Genom att klicka på hjälp-knappen i det övre högra hörnet på vilken skärm som helst får operatören omedelbar tillgång till den omfattande användarinstruktionen.

Intern sondkalibrering

Sondkalibrering utförs med hjälp av sondkalibreringsguiden, som nås via verktygsmenyn. Kalibreringen är en process i flera steg, och instruktioner visas vid varje steg.
