Integrerat mätsystem för effektiv rotorinspektion och montering.

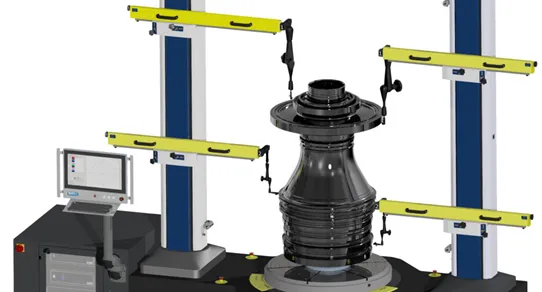

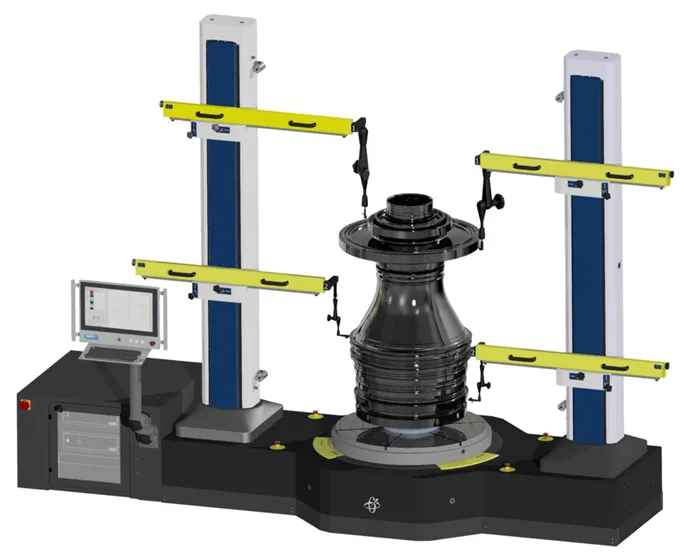

iMAP är ett avancerat system utvecklat för att förbättra produktiviteten vid montering av turbinerotorer i tunga komponenter, som passagerarjetmotorer och gasturbiner. Systemet kombinerar flera inspektionsprober med AccuScan-mjukvara för insamling och analys av cirkulär geometri, vilket minskar inspektionstider och behovet av kostsamma ommonteringar.
Med IntelliProbe-teknologi korrigerar iMAP avcentreringsfel på upp till 2 % av detaljradien och möjliggör noggrann mätning av rundhet, kast, excentricitet, planhet och parallellitet. Systemet klarar obegränsat antal ytor, submikronprecision och kan hantera extremt stora laster upp till 35 000 kg, vilket gör det idealiskt för komplexa rotorapplikationer.
iMAP erbjuder motoriserade axlar, avancerad scanning, export av rapporter och datafiler samt lättanvända mallar för inspektion. Tillsammans med IntelliStack-programvara kan rotorassembly optimeras för minimalt kast och obalans, vilket minskar monteringstid, förbättrar kvalitet och minimerar vibrationer i slutprodukt. Systemet är speciellt utformat för användning direkt på verkstadsgolvet.
| iMAP SPEC | ||||||
|---|---|---|---|---|---|---|
| Technical Data | Units | 600 AB | 1000 AB | 1600 CB | ||
| Precision | Radial Error Motion | QD12-100.6 | µm | 0.1 | 0.5 | |
| Axial Error Motion | QD12-100.7 | µm | 0.1 | 0.5 | ||
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 0.25 | +/- 0.5 | ||
| Runout (Height) | QD12-100.8 | µm/m | 2.4 | 4.8 | ||
| Total Face Runout (Table Top) | QD12-100.3 | µm | 8 | 15 | ||
| Flatness (Table Top) | QD12-100.12 | µm | 8 | 15 | ||
| Drive Assy | Load Capacity | kgs | 2000 | 5000 | 15000 | |
| Maximum Continuous Torque | Nm | 29 | 62 | 112 | ||
| Maximum Polar Inertia | N/A | Kgm² | 160 | 600 | 4000 | |
| Maximum Tilt Moment | Nm | 3000 | 11000 | 50000 | ||
| Maximum rpm | rpm | 2 | 1.5 | |||

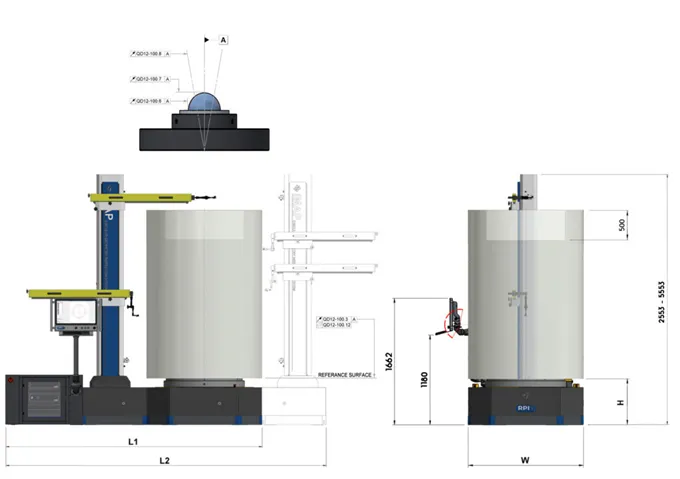

| Size | Table Top Diameter | mm | Ø600 | Ø1000 | Ø1600 | |
| Diameter Measurement Volume | mm | Ø800 | Ø1400 | Ø2200 | ||
| Height Measurement Volume | N/A | mm | 1640, 2240, 3080 | |||
| Data Collection | Measuring Channels | N/A | 2 Channel, 4 Channel Single Column, 4 Channel Twin Column | |||
QD56-13-A Additional information available on request
Calibrations follow RPI's QD12-100 Calibration Notation and Procedures and conform to ISO230-1, 2, 7
Välkommen att kontakta Nyli!
IntelliStack™ är en avancerad programvara som optimerar sammansättningen av flerdelade rotorer. Genom att iterativt analysera varje komponents position och hur den påverkar helheten hjälper programvaran dig att uppnå bästa möjliga rotorkvalitet.
Viktiga egenskaper:
Fördelar:
Mätkapacitet:
iMAP Centring and Levelling är ett avancerat mätsystem utvecklat för stora turbinrotorer och tunga detaljer.

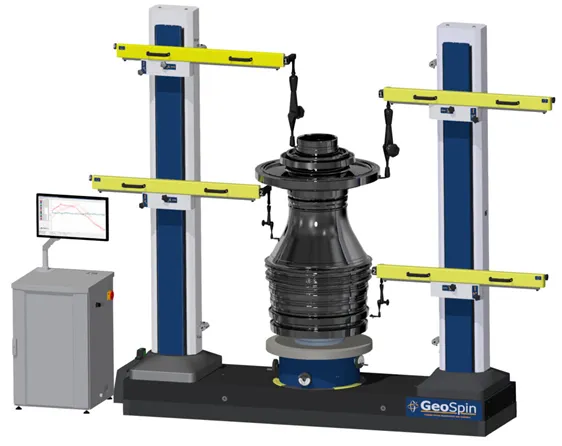

GeoSpin är ett avancerat mätsystem för små turbinerotorer inom flyg- och kraftindustrin.
