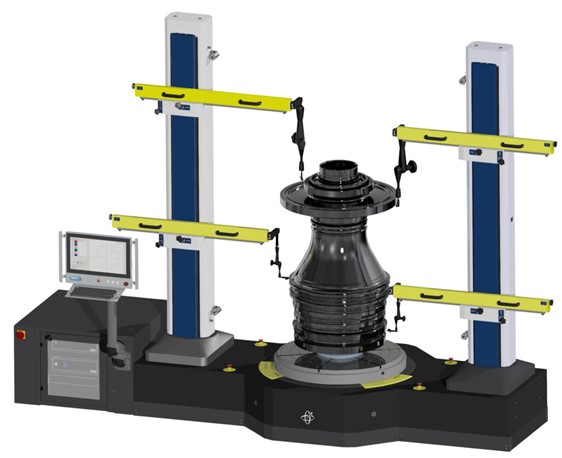

iMAP
iMAP är det definitiva systemet för produktivitetsförbättring vid montering av turbinrotorer för stora volymer och tunga laster.
- Minskar inspektionstiden upp till 90%
- Korrigerar centreringsfel på upp till 2%
- Användarvänlig mjukvara
iMAP Centring and Levelling

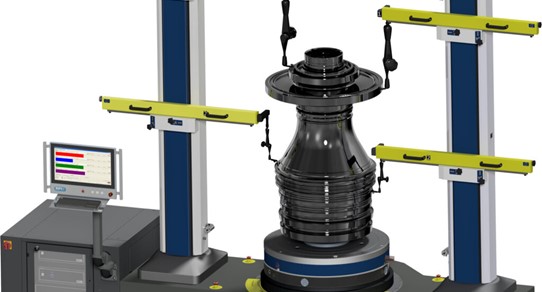

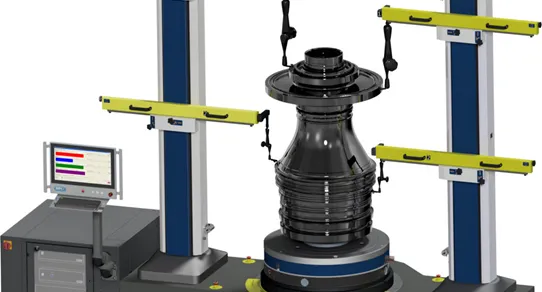

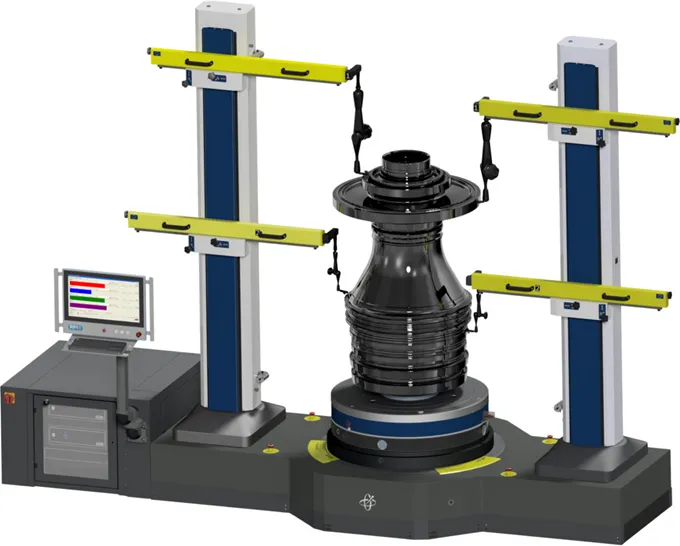

iMAP Centring and Levelling är ett avancerat mätsystem utvecklat för stora turbinrotorer och tunga detaljer.
iMAP Centring and Levelling ger exakt inspektion och optimerad rotorenhet.
Förbättrad produktivitet och noggrannhet
iMAP Centring and Levelling är ett avancerat system utvecklat för att optimera montering av turbinrotorer i tunga komponenter, som passagerarjetmotorer och gasturbiner. Genom att minska inspektionstider och behovet av kostsamma ommonteringar säkerställer systemet hög kvalitet och exakt positionering av rotorblad och andra kritiska delar.
IntelliProbe och cirkulär geometri
Systemet använder IntelliProbe-teknologi för att korrigera avcentreringsfel upp till 2 % av detaljradien, vilket möjliggör exakt mätning av rundhet, kast, excentricitet, planhet och parallellitet. Med obegränsat antal ytor, submikronprecision och laster upp till 35 000 kg är iMAP Centring and Levelling särskilt lämpat för stora och komplexa rotorapplikationer.
Flexibel och användarvänlig plattform
iMAP Centring and Levelling erbjuder motoriserade axlar, avancerad scanning, export av rapporter och datfiler samt intuitiva mallar för inspektion. Med IntelliStack-programvara kan rotorassembly optimeras för minimalt kast och obalans, vilket minskar monteringstid, förbättrar kvalitet och minimerar vibrationer i slutprodukt. Systemet är designat för effektiv användning direkt på verkstadsgolvet.
- Motoriserad axel
- IntelliProbeTM korrigerar extrema inställningsfel
- Avancerad stapling för prediktiv modellering
- Submikronprestanda
- Olika typer av prober som passar din applikation
- Speciellt utformad för cirkulär geometri
- Obegränsat antal ytor kan mätas
- Exportera PDF-rapporter
- Exportera data till kalkylarkfiler (CSV)
- Minskar inspektionstiden med upp till 90 %
- Lastkapacitet på upp till 35 000 kg
- Speciellt utformad för användning på verkstadsgolvet
- Extremt snabb och flexibel
- Upp till 3600/4000 datapunkter per varv
- Extremt små datafiler
- Anpassade dataformat
- Skanning av flera varv
- Lätt att programmera inspektionsmallar
- Kompensation för felinriktning av delar
- Intern kalibreringsguide
- Laserprobinriktning
- Markering av avvikelser från tolerans
- Programmering kan göras offline, direkt eller båda
- Integrerad hjälpmeny
| iMAP SPEC (Centring And Levelling) | ||||||
|---|---|---|---|---|---|---|
| Technical Data | RPI QD Numbers | Units | AB C+L | 1000 AB C+L | 1600 CB C+L | |
| Precision | Radial Error Motion* | QD12-100.6 | µm | 0.1 | 0.5 | |
| Axial Error Motion | QD12-100.7 | µm | 0.1 | 0.5 | ||
| Tilt Error Motion | QD12-100.8 | Arc Seconds | +/- 0.25 | +/- 0.5 | ||
| Runout (Height) | QD12-100.8 | µm/m | 2.4 | 4.8 | ||
| Flatness (Table Top) | QD12-100.12 | µm | 8 | 15 | ||
| Drive Assy | Load Capacity | kgs | 1800 | 4000 | 12000 | |
| Maximum Continuous Torque | Nm | 29 | 62 | 112 | ||
| Maximum Polar Inertia | N/A | Kgm² | 150 | 500 | 3000 | |
| Maximum Tilt Moment | Nm | 3000 | 11000 | 50000 | ||
| Maximum rpm | rpm | 2 | 1.5 | |||

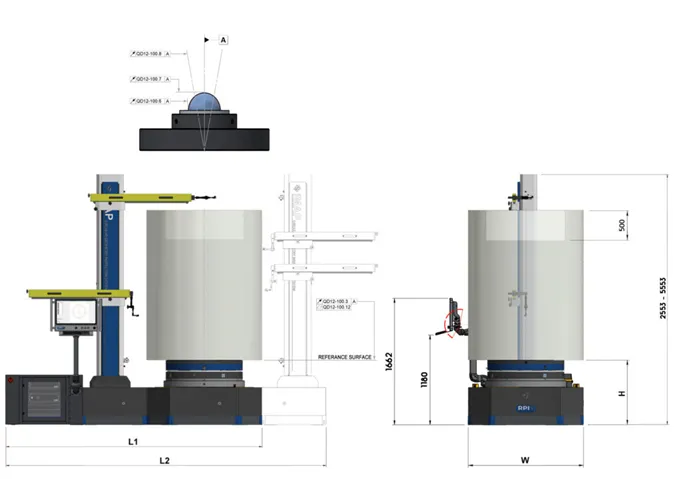

| Size | Table Top Diameter | mm | Ø600 | Ø1000 | Ø1600 | |
| Diameter Measurement Volume | mm | Ø800 | Ø1400 | Ø2200 | ||
| Height Measurement Volume | mm | 1400, 2000, 2840 | 1350, 1950, 2790 | |||
| Centering Levelling | Centring Method | Mechanical | Pneumatic | Pneumatic | ||
| Centering Range | N/A | mm | +/- 12 | |||
| Levelling Range | deg | +/- 1 | +/- 1 | +/- 0.5 | ||
| Data Collection | Measuring Channels | N/A | 2 Channel, 4 Channel Single Column, 4 Channel Twin Column | |||
QD56-15-A Additional information available on request
* Measured At Thrust Plate Top Surface
Behöver du mäta turbinrotorer?
Hör av dig till teamet på Nyli!
Smart programvara för rotormontering

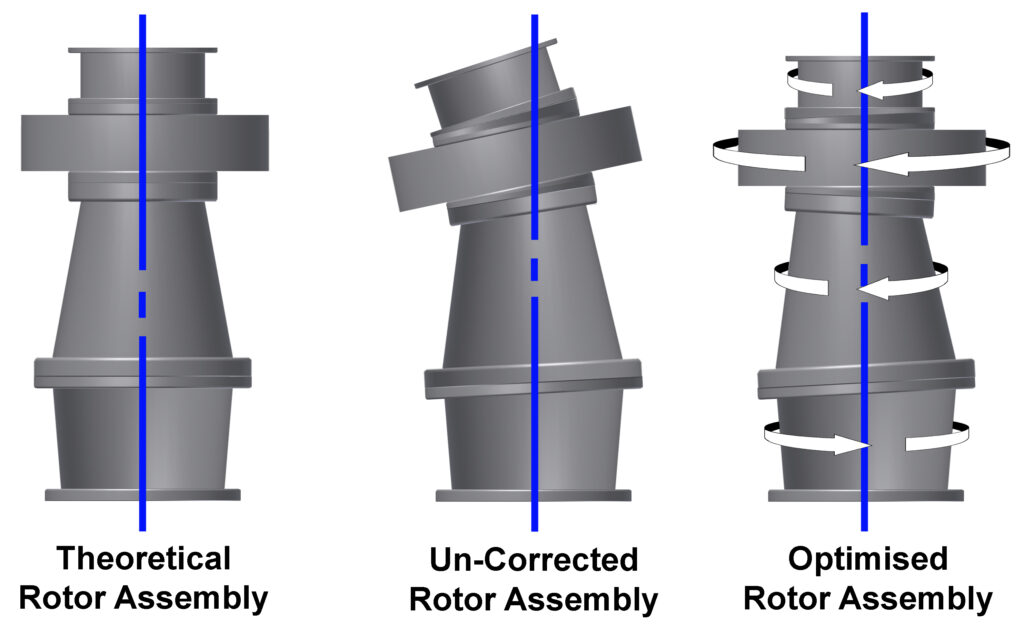

IntelliStack™ är en avancerad programvara som optimerar sammansättningen av flerdelade rotorer. Genom att iterativt analysera varje komponents position och hur den påverkar helheten hjälper programvaran dig att uppnå bästa möjliga rotorkvalitet.
Viktiga egenskaper:
- Konstruerad för minimal rundgång eller obalans.
- Kompatibel med alla AccuScan™-inspektionssystem.
- Återanvändbara staplingsmallar.
- Delmonteringsstapling, partiell stapling, stapling i känd eller låst position.
Fördelar:
- Avsevärt förbättrad kvalitet på rotoraggregat.
- Minskad monteringstid.
- Undvikande av kostsamma demonteringar av rotorer.
- Mindre rundgång och obalans minskar behovet av balansering
- Minimerar inre böjning i rotorn
- Minskar motorvibrationer
- Kontrollerar fogkvaliteten
- Kontrollerar komponentkvaliteten
Mätkapacitet:
- Maximal mätvolym upp till Ø3 600 mm x 6 000 mm
- Maximal lastkapacitet upp till 35 000 kg
iMAP entring and Levelling Produktfilm
Relaterade produkter
AccuScan XE200i

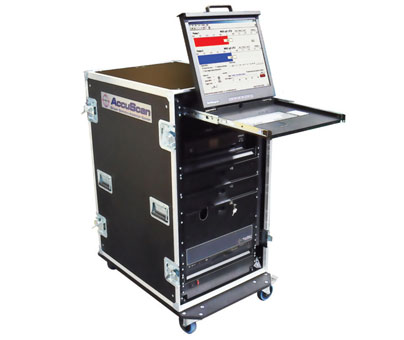

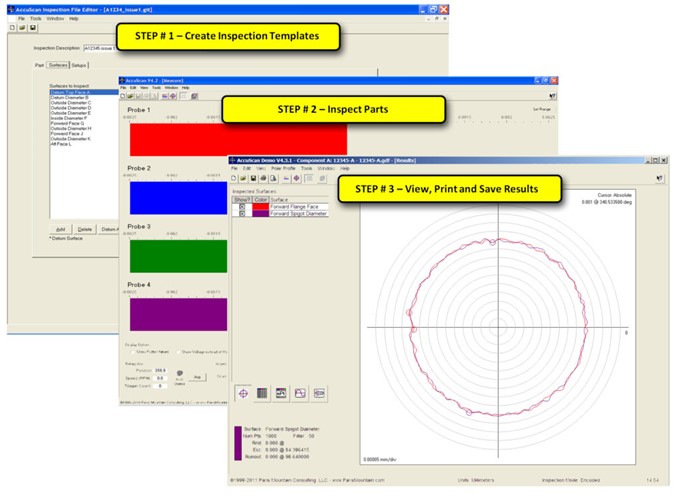

AccuScan XE200i är ett portabelt mätsystem för exakt inspektion av mekaniskt och elektriskt kast samt annan cirkulär geometri på stora gasturbinrotorer.
- Minskar inspektionstiden upp till 90%
- Användarvänlig mjukvara
- Precision av högsta klass
