GeoSpin

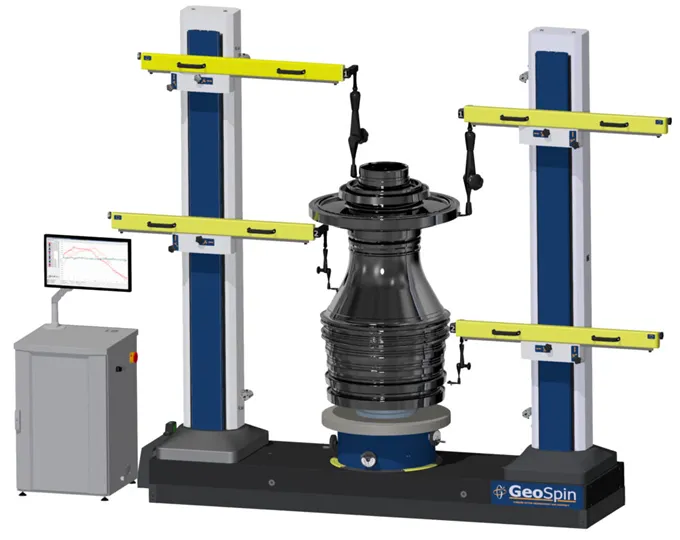

GeoSpin är ett avancerat mätsystem för små turbinerotorer inom flyg- och kraftindustrin.

GeoSpin kombinerar exakt inspektion med flexibilitet på verkstadsgolvet. Systemet mäter rundhet, kast och excentricitet med submikronprecision.

Effektiv inspektion och minskade ommonteringar

GeoSpin är utvecklat för mätning och montering av mindre gassturbinrotorer inom flyg- och kraftgenereringsindustrin. Systemet minskar behovet av kostsamma teardowns med upp till 95 % och förbättrar produktiviteten genom snabb, precis och flexibel inspektion direkt på verkstadsgolvet.

IntelliProbe och avancerad geometrihantering

Med IntelliProbe-teknologi korrigeras avcentreringsfel upp till 2 % av detaljradien, vilket möjliggör exakt mätning av rundhet, kast, excentricitet, planhet och parallellitet. GeoSpin kan utrustas med 2, 4 eller 8 inspektionsprober, hantera laster upp till 1 500 kg och mäta obegränsat antal ytor med submikronprecision.

Flexibel och användarvänlig plattform

Systemet erbjuder manuell rotation, avancerad scanning, export av rapporter och datfiler samt intuitiva mallar för inspektion. Tillsammans med IntelliStack-programvara kan rotorassembly optimeras för minimalt kast och obalans, vilket minskar monteringstid, förbättrar kvalitet och minimerar vibrationer i slutprodukt. GeoSpin är en komplett lösning för högprecisionsinspektion av små turbinerotorer.

Manuell rotation
IntelliProbeTM korrigerar extrema inställningsfel
Avancerad stapling för prediktiv modellering
Prestanda på submikronnivå
Olika typer av prober som passar din applikation
Speciellt utformad för cirkulär geometri
Obegränsat antal ytor kan mätas
Exportera PDF-rapporter
Exportera data till kalkylarkfiler (CSV)
Minskar inspektionstiden med upp till 90 %
Lastkapacitet på upp till 1 500 kg
Speciellt utformad för användning på verkstadsgolvet

Extremt snabb och flexibel
Upp till 3600 datapunkter per varv
Extremt små datafiler
Anpassade dataformat
Skanning av flera varv

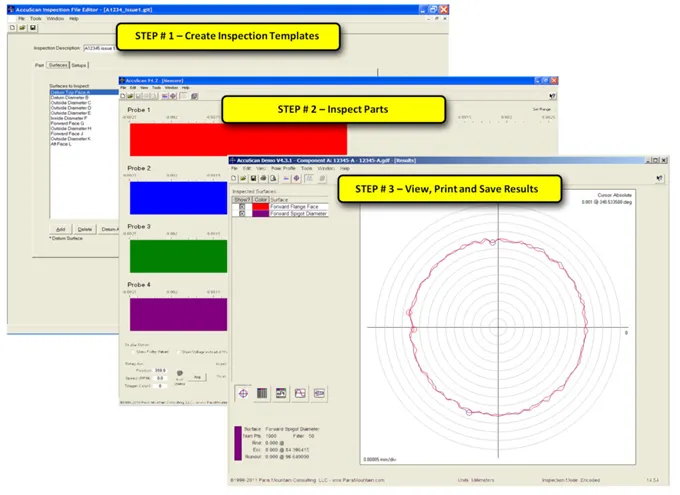

Lätt att programmera inspektionsmallar
Kompensation för felinriktning av delar
Intern kalibreringsguide
Laserprobinriktning
Markering av avvikelser från tolerans
Programmering kan göras offline, direkt eller båda
Integrerad hjälpmeny

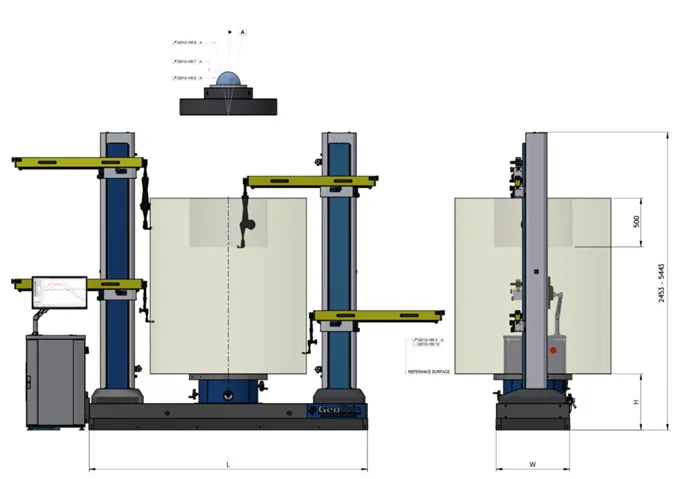

GeoSpin SPEC
	Technical Data	RPI QD Number	Units	800 kg AB	1500 kg AB
Precision	Radial Error Motion*	QD12-100.6	µm	0.1
	Axial Error Motion	QD12-100.7	µm	0.1
	Tilt Error Motion	QD12-100.8	Arc Seconds	+/- 0.25
	Runout (Height)	QD12-100.8	µm/m	2.4
	Table Top Flatness (Ø800 Cast Iron)	QD12-100.12	µm	8
	Table Top Flatness (Ø1200, Ø1500 Cast Iron)	QD12-100.12	µm	15
	Table Top Flatness (Aluminium)	QD12-100.12	µm	50
Size	Load Capacity		kgs	800	1500
	Maximum Tilt Moment		Nm	1000	3000
	Table Top Diameter	N/A	mm	Ø800, Ø1200	Ø800, Ø1200, Ø1500
	Diameter Measurement Volume		mm	Ø1000, Ø1600, Ø2100
	Height Measurement Volume		mm	1400, 2000, 2840
Centring Levelling	Centring Method			Mechanical
	Centring Range		mm	+/- 12
	Levelling Range	N/A	deg	+/- 1
Data Collection	Measuring Channels		N/A	2 Channel, 4 Channel Single Column, 4 Channel Twin Column

QD56-14-A Additional information available on request

* Measured At Thrust Plate Top Surface

Behöver du ett mätsystem?

Ta kontakt med Nyli-teamet!

Kontakta oss

Smart programvara för rotormontering

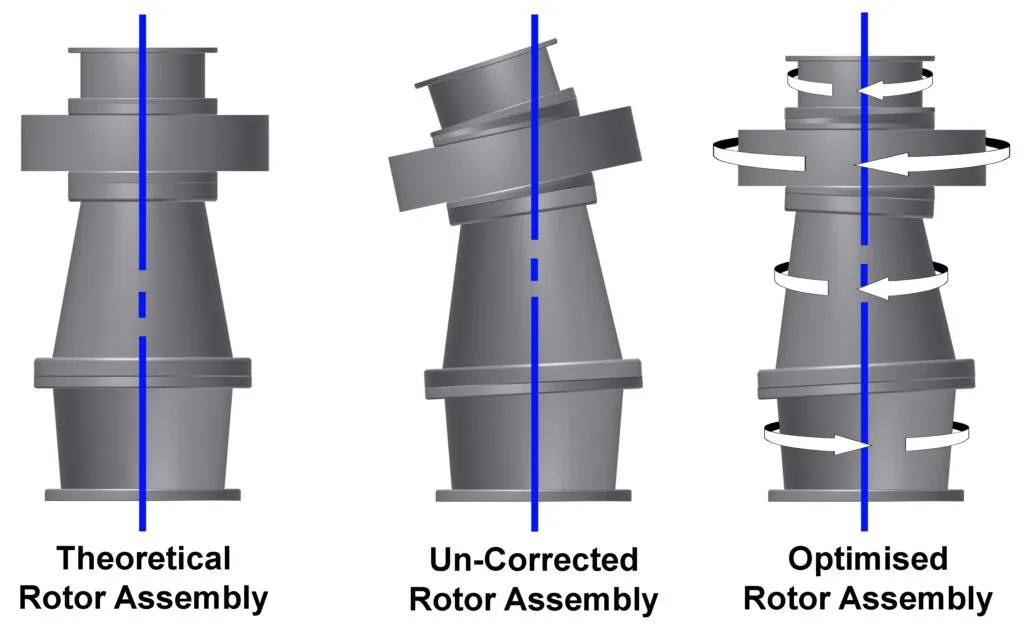

IntelliStack™ är en avancerad programvara som optimerar sammansättningen av flerdelade rotorer. Genom att iterativt analysera varje komponents position och hur den påverkar helheten hjälper programvaran dig att uppnå bästa möjliga rotorkvalitet.

Viktiga egenskaper:

Konstruerad för minimal rundgång eller obalans.
Kompatibel med alla AccuScan™-inspektionssystem.
Återanvändbara staplingsmallar.
Delmonteringsstapling, partiell stapling, stapling i känd eller låst position.

Fördelar:

Avsevärt förbättrad kvalitet på rotoraggregat.
Minskad monteringstid.
Undvikande av kostsamma demonteringar av rotorer.
Mindre rundgång och obalans minskar behovet av balansering
Minimerar inre böjning i rotorn
Minskar motorvibrationer
Kontrollerar fogkvaliteten
Kontrollerar komponentkvaliteten

Mätkapacitet:

Maximal mätvolym upp till Ø3 600 mm x 6 000 mm
Maximal lastkapacitet upp till 35 000 kg

Relaterade produkter

iMAP

iMAP är det definitiva systemet för produktivitetsförbättring vid montering av turbinrotorer för stora volymer och tunga laster.

Minskar inspektionstiden upp till 90%
Korrigerar centreringsfel på upp till 2%
Användarvänlig mjukvara

Gå till produkt

iMAP Centring and Levelling

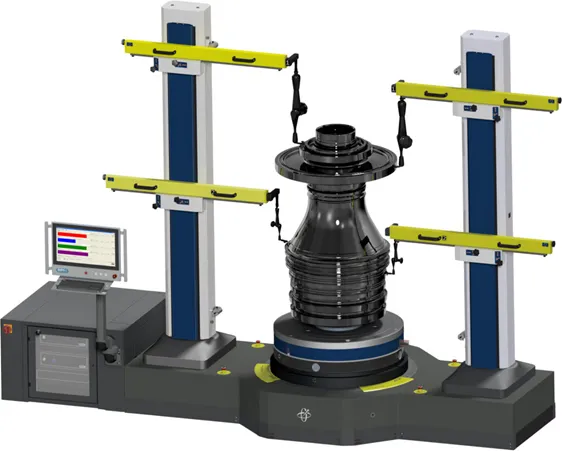

iMAP Centring and Levelling är ett avancerat mätsystem utvecklat för stora turbinrotorer och tunga detaljer.

Exakt centrering och nivellering av stora rotorer
Korrigerar centreringsfel på upp till 2%
Användarvänlig mjukvara

Gå till produkt

AccuScan XE200i

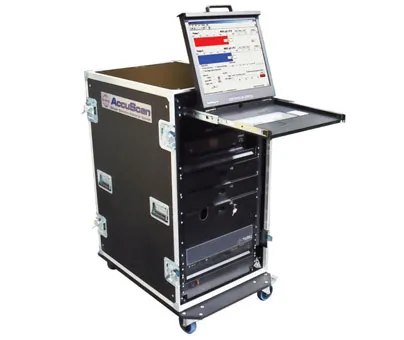

AccuScan XE200i är ett portabelt mätsystem för exakt inspektion av mekaniskt och elektriskt kast samt annan cirkulär geometri på stora gasturbinrotorer.

Minskar inspektionstiden upp till 90%
Användarvänlig mjukvara
Precision av högsta klass

Gå till produkt
