Fulcrum CMM

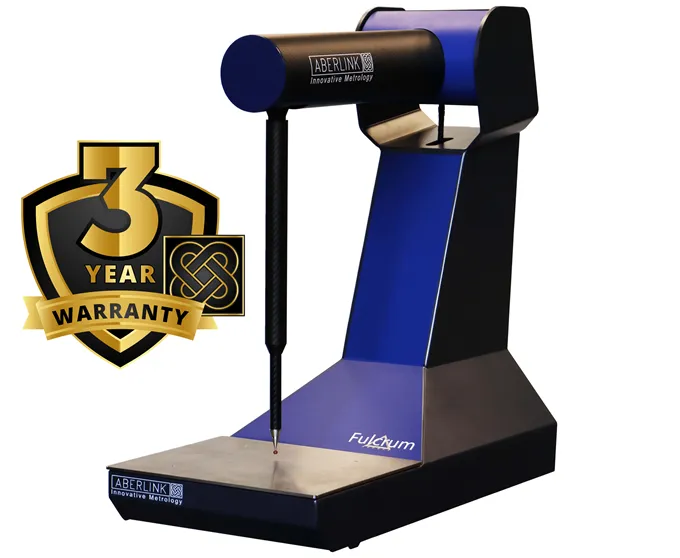

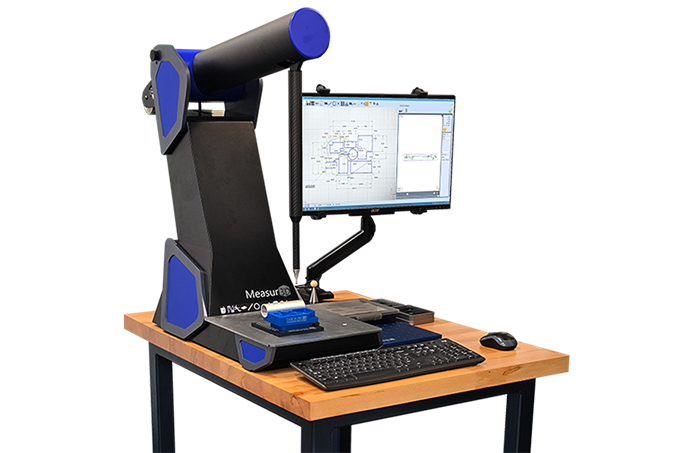

Fulcrum CMM är en kompakt manuell mätmaskin som kan ställas i produktionen nära era bearbetningsmaskiner för snabb mätning.

Fulcrum är designad för optimerad mätning av mått så nära tillverkningsprocessen som möjligt för ökad kvalitetssäkring där man förebygger kostnader på grund av avvikelser som upptäcks först vid slutkontroll.

Användarvänligheten i fokus

Användargränssnittet är förenklat jämfört med traditionella mätmaskiner där mjukvarans innovativa design innebär att operatören kan börja mäta direkt efter man startat Fulcrum.

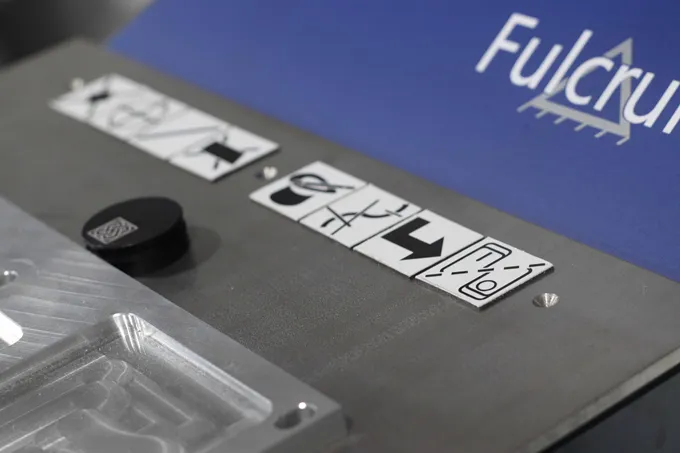

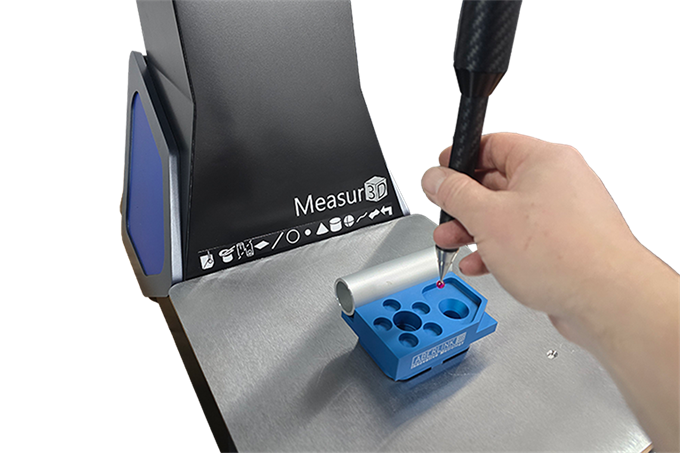

Mätning som görs med en hand

Magnetisk mjuka knappar nära mätområdet gör att du snabbt kan välja att mäta olika egenskaper utan att använda din datormus. Dessa knappar kan placeras nära mätområdet precis i den ordning som operatören önskar. Knapparna kan också programmeras att utföra alla tillgängliga funktioner i Aberlink 3D.

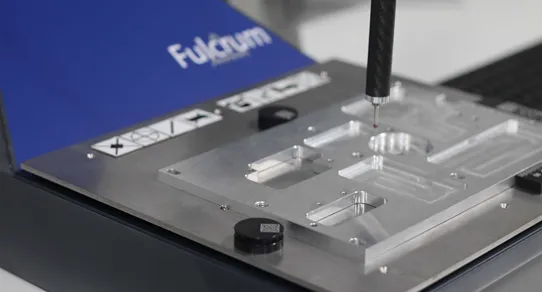

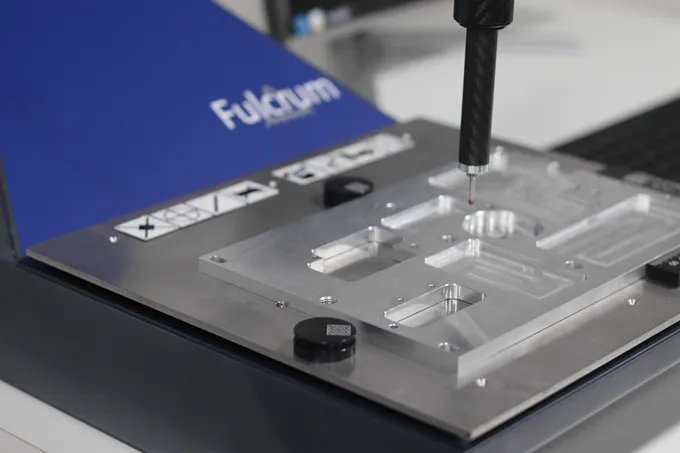

Fixturering utan ansträngning

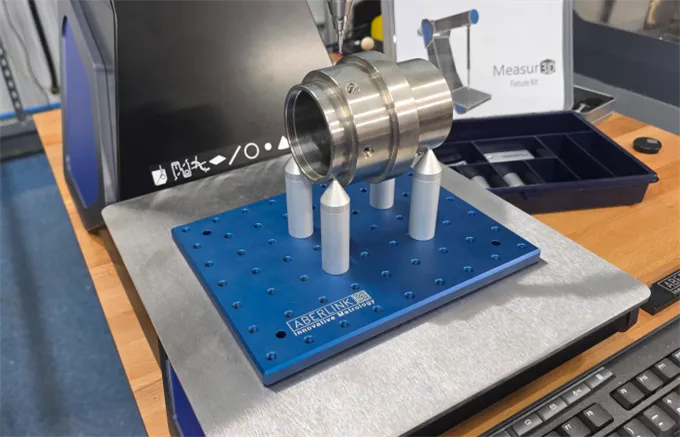

Magnetiska fixtur artefakter tillåter snabb fixturering av din komponent, vilket säkerställer en noggrann mätning.

Ett komplett paket

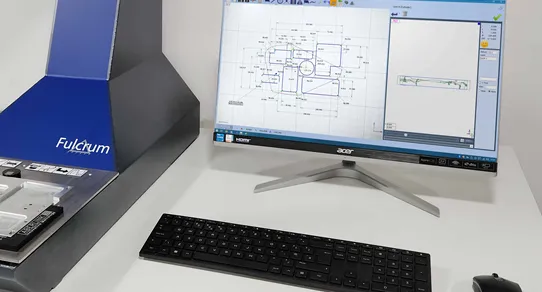

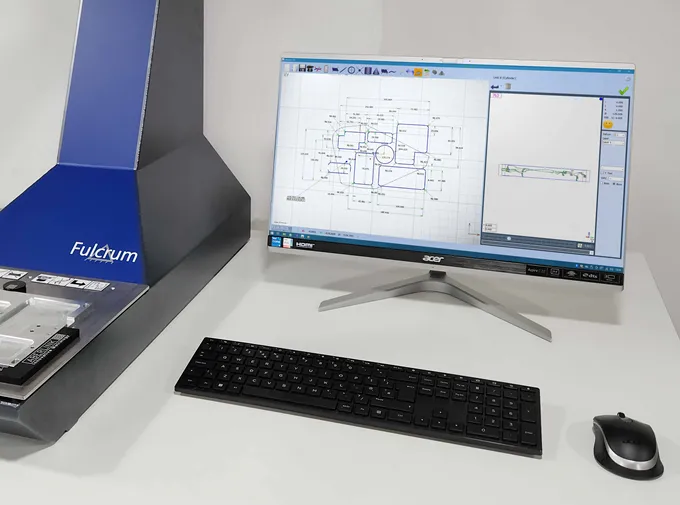

Fulcrum levereras med en windows kontroller samt mjukvaran Aberlink 3D. Installation och kalibrering sker på 1 dag.

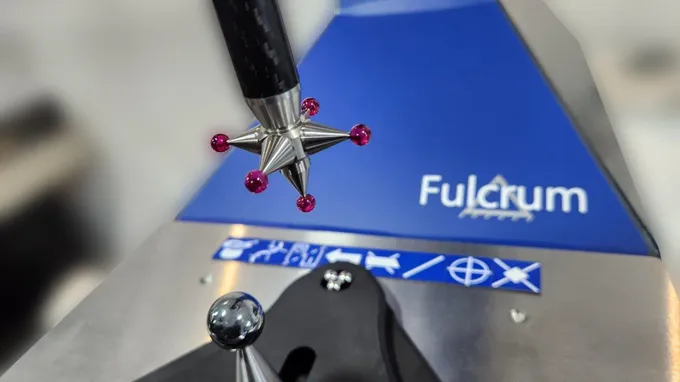

Stjärna ger Flexibilitet

Fulcrums "Starkit" är ett tillval med en mätspetsstjärna. Mätspetsen get flexibilitet och frihet att komma åt egenskaper i X-Z eller Y-Z projektionsplanen. I kitet medföljer kalibreringsreferens samt ø3mm & ø6mm stjärnmätspets.

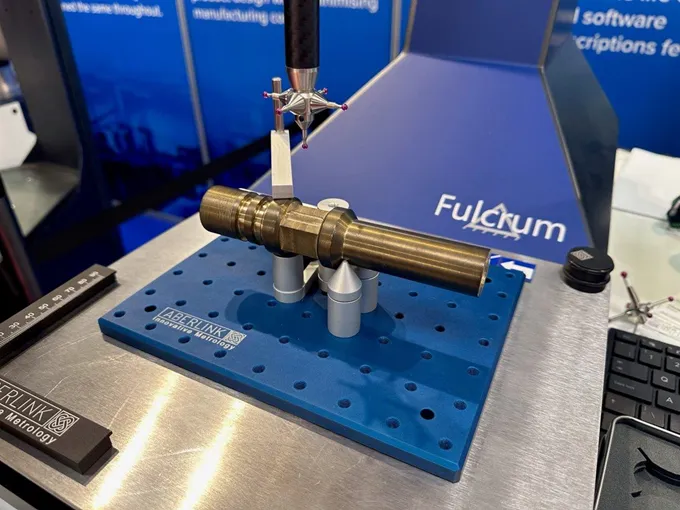

Avancerad Fixturering

Fulcrum kan också levereras med ett kundanpassat fixtur paket, detta gör det enkelt att fixturera mer komplexa komponenter i 3D eller som är svarvade.



Fulcrum
fulcrum-buttons
fulcrum-fixturing
fulcrum-pc
fulcrum-star
fixture_demo
  • Kompakt och Portabel Design
  • Ingen tryckluft behövs
  • Robust manuel CMM att sätta nära produktionen
  • Aberlinks innovativa användarvänliga mjukvara Aberlink 3D
  • Så enkel att 1 utbildningsdag räcker
  • Skanning med mätspets för kontur och form
  • Håller en mätosäkerhet inom 5µ inom hela mätområdet
  • Aberlink 3D Grundmjukvara
  • Windows baserad kontroller
  • Aberlinks Mätspetskit
  • Magnetiskt Fixtur kit
  • Utbildning för 2-3 operatörer
  • 12 månaders full garanti
  • Kostnadsfria uppdateringar på mjukvaran

  • CAD Compare - Jämför ytpunkter mot CAD
  • Mätspetskit Stjärna (Kalibreringsreferens, ø3mm & ø6mm mätspets)
  • Fulcrum Fixturkit

Mätområde

X 280mm
Y 280mm
Z 150mm

Maskinens storlek

X 335mm
Y 830mm
Z 725mm

Drivning

Manuell

Lämplig för

Produktion och Mätrum

Mätosäkerhet

(5.0 + L/1000)µm

Skalans Upplösning

1.15μrad

Optimal Temperatur

18-22°C

Operativ Temperatur

5 - 45°C

Tryckluft

Nej

Aberlink Kamera Support

Nej


*Minsta mätområde är specifierat då volymen inte är kubisk.

**Maximalt Tillåtna Avvikelse MPEE, enligt ISO10360-2 2009 anpassat för Fulcrum,
inom definierad optimal temperatur.

***Maskinen bör inte placeras där den utsätts för snabba temperatur växlingar.
Temperatur växlingar bör ej överstiga 1°C/timme.

Har du frågor?

Kontakta Nyli-teamet för att hitta rätt produkt för dig!

Filmer

Relaterade produkter

Extol-370-new logo

Extol 370 och 520

Extol CMM är en produktionsanpassad koordinatmätmaskin vars design är den första att använda ett Delta system.

  • Produktionsanpassad
  • Prisvärd
  • Kompakt design
Gå till produkt

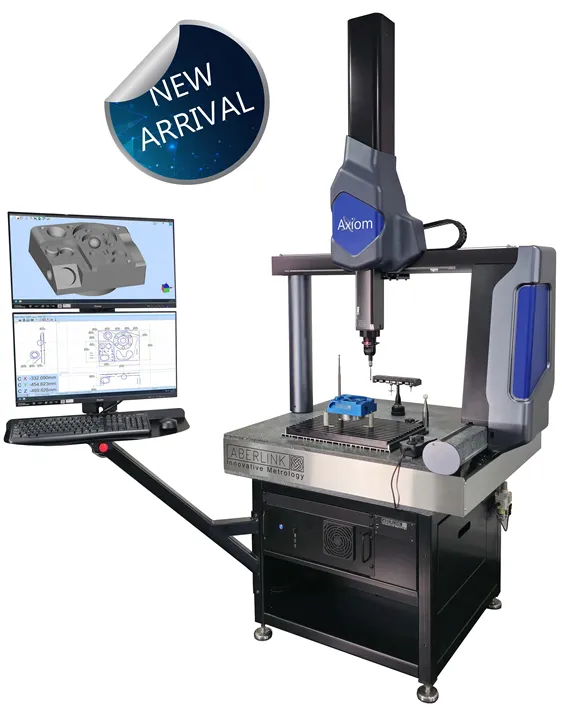

Axiom CMM

Axiom CMM

Axiom CMM är en prisvärd CNC mätmaskin som med sin axeldrivning och högupplösta skala förbättrat designen vilket ger högre precision och snabbare mätning.

  • Användarvänlig - 1 dags utbildning
  • Prisvärd
  • Kostnadseffektivt Underhåll
Gå till produkt

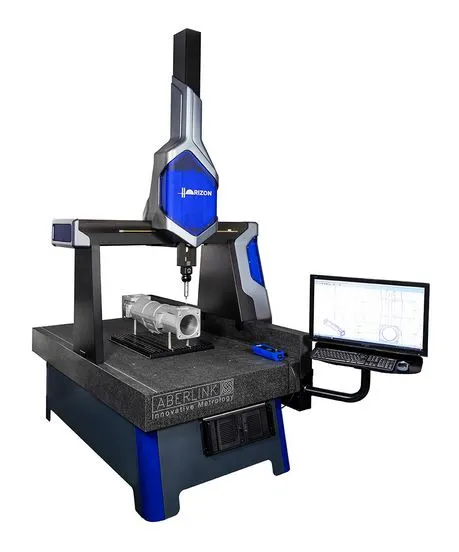

Horizon
