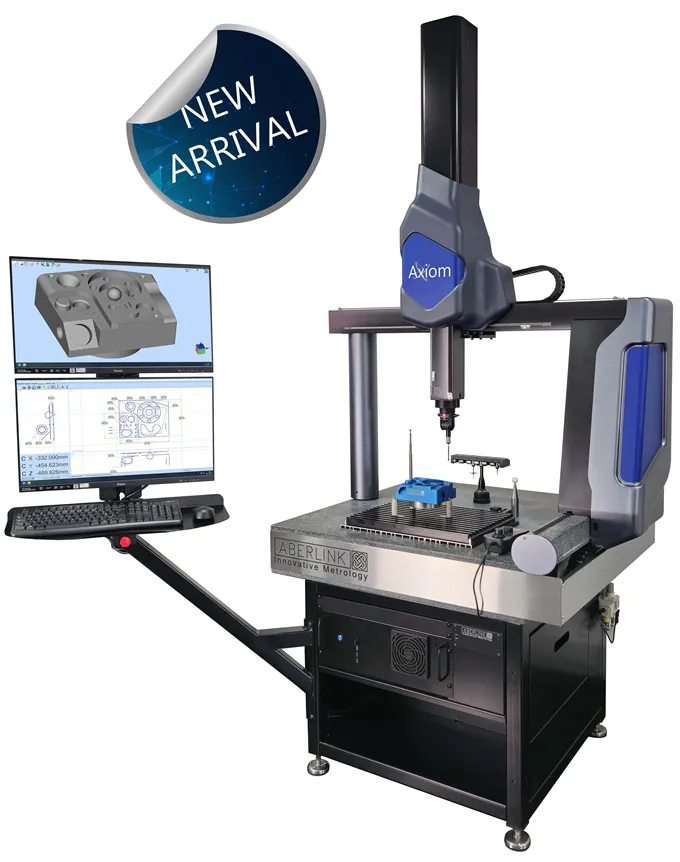

Axiom CMM

Axiom CMM är en prisvärd CNC mätmaskin som med sin axeldrivning och högupplösta skala förbättrat designen vilket ger högre precision och snabbare mätning.

Axiom CMM med sina tre olika storlekar att välja på och den innovativa mjukvaran Aberlink 3D har blivit till en favorit för små och mellanstora företag.

Prisvärdhet i fokus

En komplett mätmaskin

Axiom CMM är en extremt prisvärd mätmaskin för små som mellanstora komponenter och
levereras med allt du behöver för att komma igång med din kvalitetssäkring.

Snabb

Utvecklat axeldrivsystem ger Axiom CMM en ökad hastighet med upp till 20% jämfört med den standardiserade bältdrivningen.

Kompromisslös Precision

Axiom CMM använder en skala med 0,1µm skala på varje axel som tillsammans med Aberlink:s framstående metod med laser för att ta fram kompenseringsmall gör att mätmaskinen har en extremt hög precision för sin prisklass.




Axiom CMM
  • Solit granitbord som klarar hög belastning
  • Aberlink's innovativa och användarvänliga mjukvara Aberlink 3D
  • Kortaste inlärningssteget av all liknande system - rek. 1 dags utbildning.
  • Axiom CMM finns i tre olika storlekar att välja mellan
  • Lämplig för att användas i produktionsmiljö
  • Industriel Joystick levereras som standard
  • Kostnadsfri växelrack i samband med uppgradering av mäthuvud
  • Aberlink 3D Mjukvara
  • Windows kontroller
  • Stålstativ med fixerad arm för bildskärm eller valbart kontroller kabinett
  • Renishaw TP8 manuellt indexerat mäthuvud med integrerad mätspets
  • Aberlink mätspetskit
  • Aberlink referens Ø19mm sfär CMM kalibreringskit för mätspets
  • 12 månaders garanti
  • Fria uppdateringar av mjukvaran
  • Automation Interface Enhet
  • CCD Kamera System
  • Parallellt Strukturerad Underbelysning (för kameran)
  • Automatisk Temperatur Kompensering
  • Fixturkit
  • CAD Comparison - modul mjukvara
  • CAD Programming - modul mjukvara
  • Extra bildskärm , (Rek. om man har CAD Modul)
  • MH20i
  • RTP20
  • PH10T (w/TP20, TP200)
  • PH10M (w/SP25)
  • PH6M (w/SP25)

Axiom CMM kan utrustas med alla taktilt triggande mätspetssystem
och mäthuvuden från Renishaw.

Mätområde - Axiom CMM

X 640
Y 600 , 900 , 1200
Z 500

Maskinens Storlek - Axiom CMM

X 1040
Y 900 , 1200 , 1500
Z 2320

Styrning

CNC

Design

Portalmätmaskin

Lämplig för

Produktion och Mätrumsmiljö

Drivning

Bältdriven

Volymetrisk Mätosäkerhet

TP20
(2.1 + L/250)µm

TP200
(2.0 + L/250)µm

SP25M
(1.8 + L/250)µm

Upplösning

0,1µm

Optimal Temperatur

18-22°C

Operativ Temperatur

5 - 45°C

Planskiva

Solid Granit

Belastning Planskiva

500kg

Max Hastighet

850mm/s

Max Acceleration

850mm/sec²

Tryckluft Nödvändig

Ja

Luftförbrukning

100 l/min (3.53 cfm)

Specificerad Tryckluft

7 bar (100 psi)

Aberlink Camera Support

Ja

Har du frågor?

Kontakta Nyli-teamet för att hitta rätt produkt för dig!

Axiom CMM Produktfilm

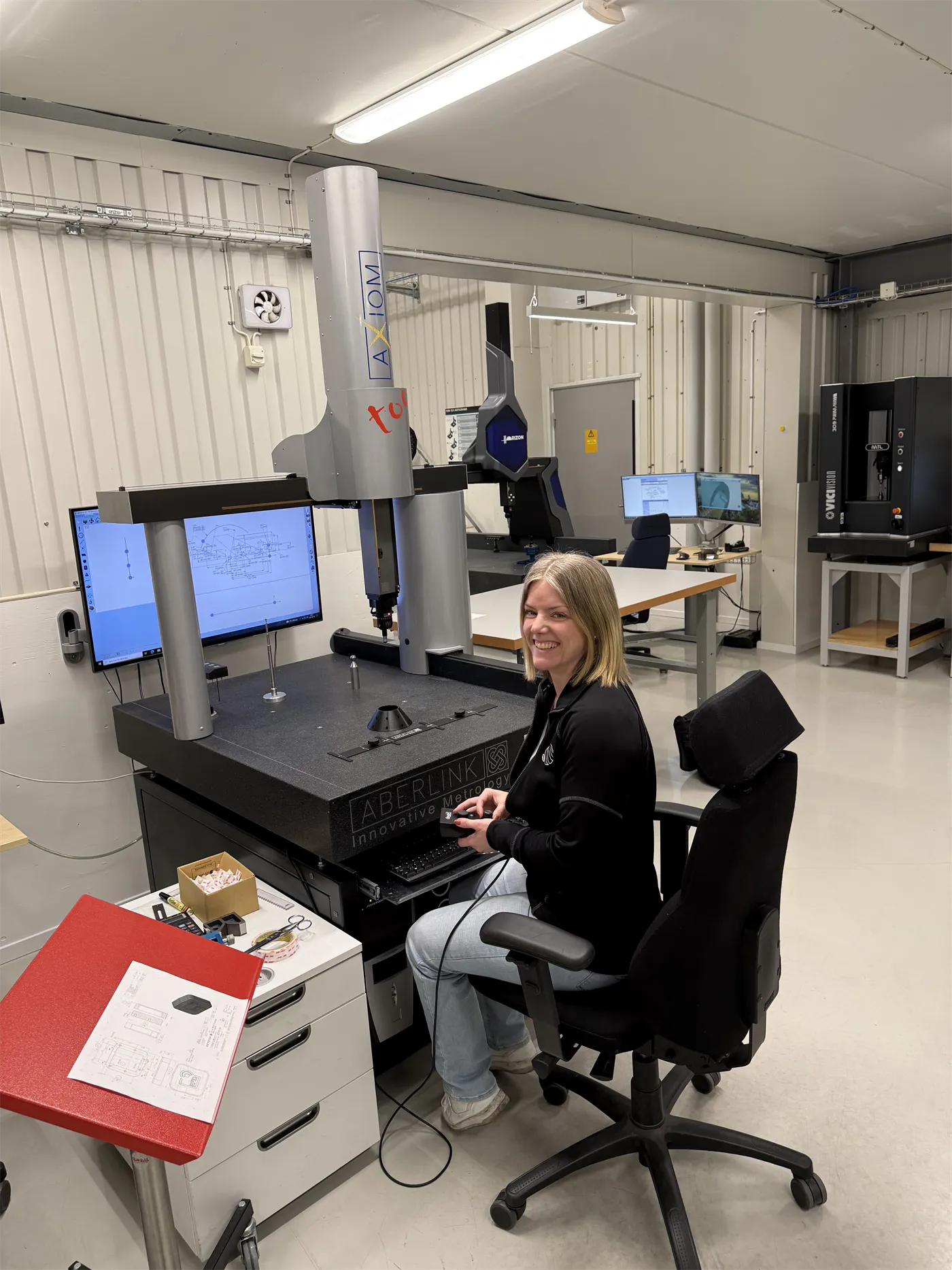

NPG:s Axiom Too

NPG Axiom Too

Nordic Polytech Group, är Nordens ledande leverantör av CNC-bearbetade hightech-komponenter i plast. Med hög teknisk kompetens, modern maskinpark och en stor dos problemlösarglädje och framsynthet levererar NPG trygg kvalitet till kunder med högt ställda krav.

"Axiom Too har en mycket mer användarvänlig mjukvara jämfört med andra alternativ vi tittat på vilket innebär en betydligt snabbare process för oss att skapa mätprogram.

Vi är även nöjda med NYLI som leverantör de då framförallt håller en
hög tillgänglighet på supporten."


Ronny Thell - Kvalitetsansvarig NPG
