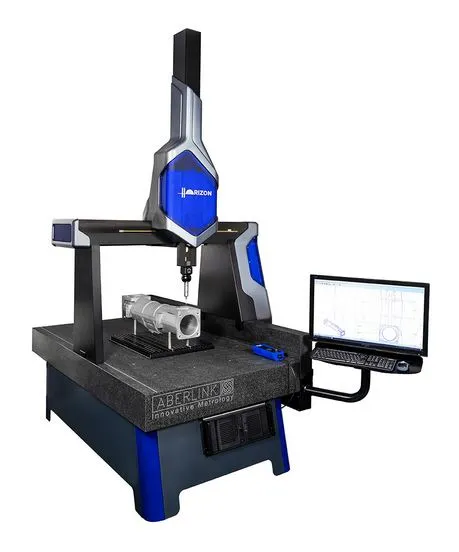

Horizon CMM

Horizon CMM en koordinatmätmaskin utöver det vanliga med snabb tyst gång och mjuka rörelser som gör den idealisk för skannande mäthuvud.

Horizon är en mätmaskin som med sin linjära magnetiska drivning är friktionsfri
vilket ger den precision och snabbhet likt ett japanskt snabbtåg.


Kvalitetssäkring i fokus

Hög Prestanda, Hög Precision

Horizon CMM är en unik mätmaskin med snabb, mjuk och tyst drivning och dess precision är ledordet då Horizons mätosäkerhet startar under 2µ.

Oslagbar Tillförlitlighet

Linjär magnetisk drivning gör Horizon friktionsfri vilket ger en oslagbar tillförlitlighet och hjälper till att hålla underhållskostnaderna låga.




Horizon
  • Linjär magnetisk drivning
  • Isolering av motorernas värmeutväxling
  • Mjuk drivning som är idealisk för skanning
  • Hög precision med en av marknadens främsta
    kompenseringsmallar "error map"som tas fram med avancerad laser
  • Aberlinks innovativa användarvänliga mjukvara Aberlink 3D
  • Kortaste inlärningssteget av all liknande system - rek. 1 dags utbildning.
  • Horizon finns i fyra olika storlekar att välja mellan
  • Lämplig för produktion såväl som mätrumsmiljö
  • Industrial joystick levereras som standard
  • Aberlink 3D Mjukvara
  • Windows kontroller
  • Stålstativ med fixerad arm för bildskärm eller valbart kontroller kabinett
  • Renishaw TP8 manuellt indexerat mäthuvud med integrerad mätspets
  • Aberlink mätspetskit
  • Aberlink referens Ø19mm sfär CMM kalibreringskit för mätspets
  • 12 månaders garanti
  • Fria uppdateringar av mjukvaran
  • Automation Interface Enhet
  • CCD Kamera System
  • Parallellt Strukturerad Underbelysning (för kameran)
  • Automatisk Temperatur Kompensering
  • Fixturkit
  • CAD Comparison - modul mjukvara
  • CAD Programming - modul mjukvara
  • Extra bildskärm , (Rek. om man har CAD Modul)
  • RTP20
  • PH10T (w/TP20, TP200)
  • PH10M (w/SP25)
  • PH6M (w/SP25)

Horizon kan utrustas med alla taktilt triggande mätspetssystem
och mäthuvuden från Renishaw.

Mätområde - Horizon Standard

X 800
Y 1000, 1600
Z 600

Maskinens Storlek - Horizon Standard

X 1403
Y 1530, 2130
Z 2700

Mätområde - Horizon Large

X 1000
Y 1200, 2000
Z 800

Maskinens Storlek - Horizon Large

X 1603
Y 1830, 2630
Z 3110 , 3160

Styrning

CNC

Design

Portalmätmaskin

Lämplig för

Produktion och Mätrumsmiljö

Drivning

Linjär Magnetisk

Volymetrisk Mätosäkerhet

TP20
(1.8 + L/350)µm

TP200
(1.7 + L/350)µm

SP25M
(1.5 + L/350)µm

Upplösning

0,1µm

Optimal Temperatur

18-22°C

Operativ Temperatur

5 - 45°C

Planskiva

Solid Granit

Belastning Planskiva

1000kg

Max Hastighet

1000mm/s

Max Acceleration

1000mm/sec²

Tryckluft Nödvändig

Ja

Luftförbrukning

100 l/min (3.53 cfm)

Specificerad Tryckluft

7 bar (100 psi)

Aberlink Camera Support

Ja

Har du frågor?

Kontakta Nyli-teamet för att hitta rätt produkt för dig!

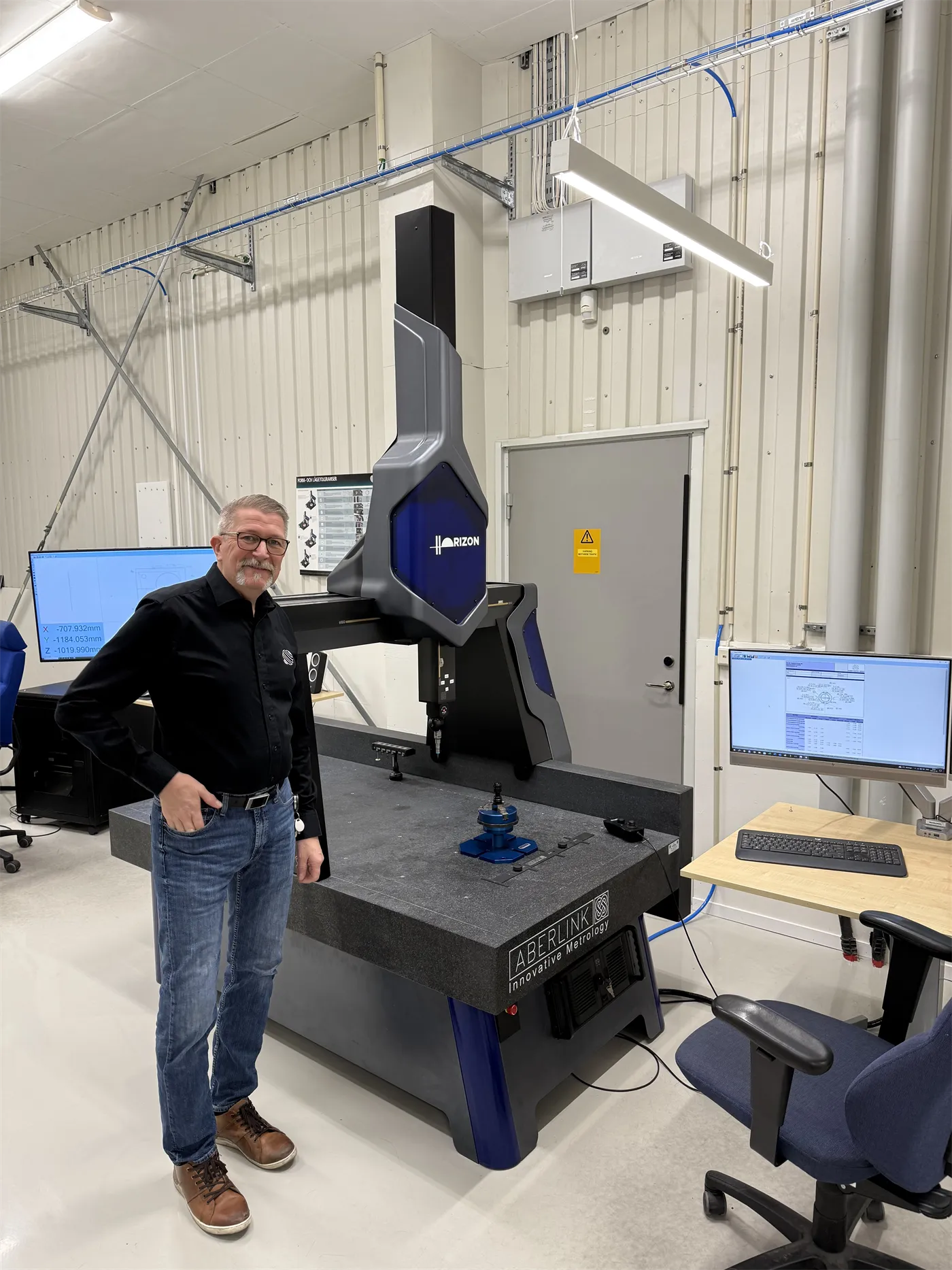

NPG:s Horizon

NPG Horizon

Nordic Polytech Group, är Nordens ledande leverantör av CNC-bearbetade hightech-komponenter i plast. Med hög teknisk kompetens, modern maskinpark och en stor dos problemlösarglädje och framsynthet levererar NPG trygg kvalitet till kunder med högt ställda krav.

"Vi införskaffade Horizon för våra produkter som kräver högre precision då maskinens magnetiska drivning ger en väldigt mjuk rörelse.

Horizon har en mycket mer användarvänlig mjukvara jämfört med andra alternativ vi tittat på vilket innebär en betydligt snabbare process för oss att skapa mätprogram.

Vi är även nöjda med NYLI som leverantör de då framförallt håller en
hög tillgänglighet på supporten."


Ronny Thell - Kvalitetsansvarig NPG

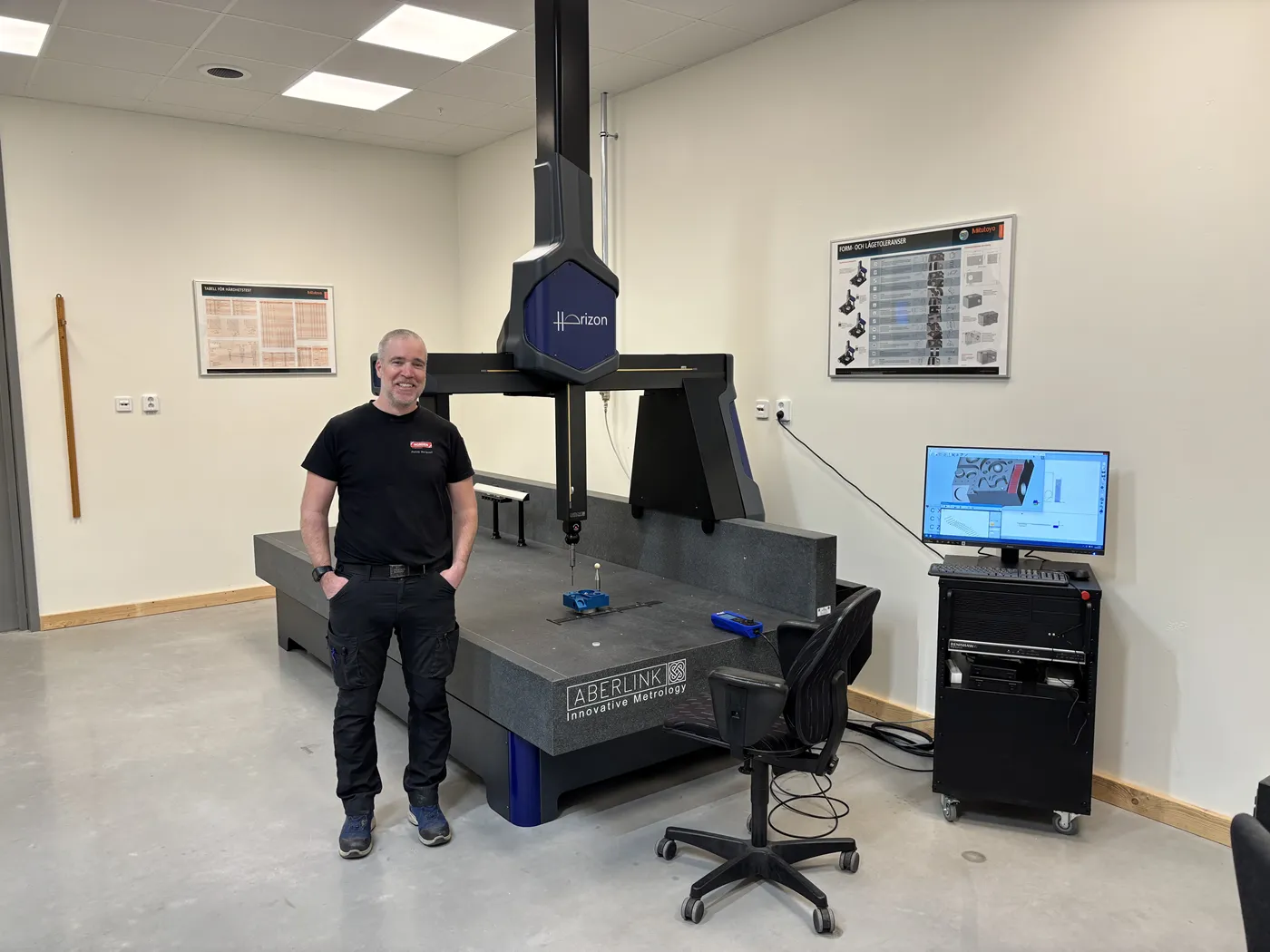

Norden:s Horizon

Norden Machinery - Kalmar - Horizon Mätmaskin

Ända sedan det första tuben fylldes 1934 har Norden R&D höjt standarden för design, tillförlitlighet och kvalitet. Norden Machinery erbjuder tubfyllnings-, kartong- och låd-/trågförpackningsmaskiner, som hanterar allt från låg, medelhög till superhög hastighet för tubförpackning.

Norden är världens ledande leverantör av högpresterande tubfyllningssystem eftersom Norden enbart fokuserar på detta område.

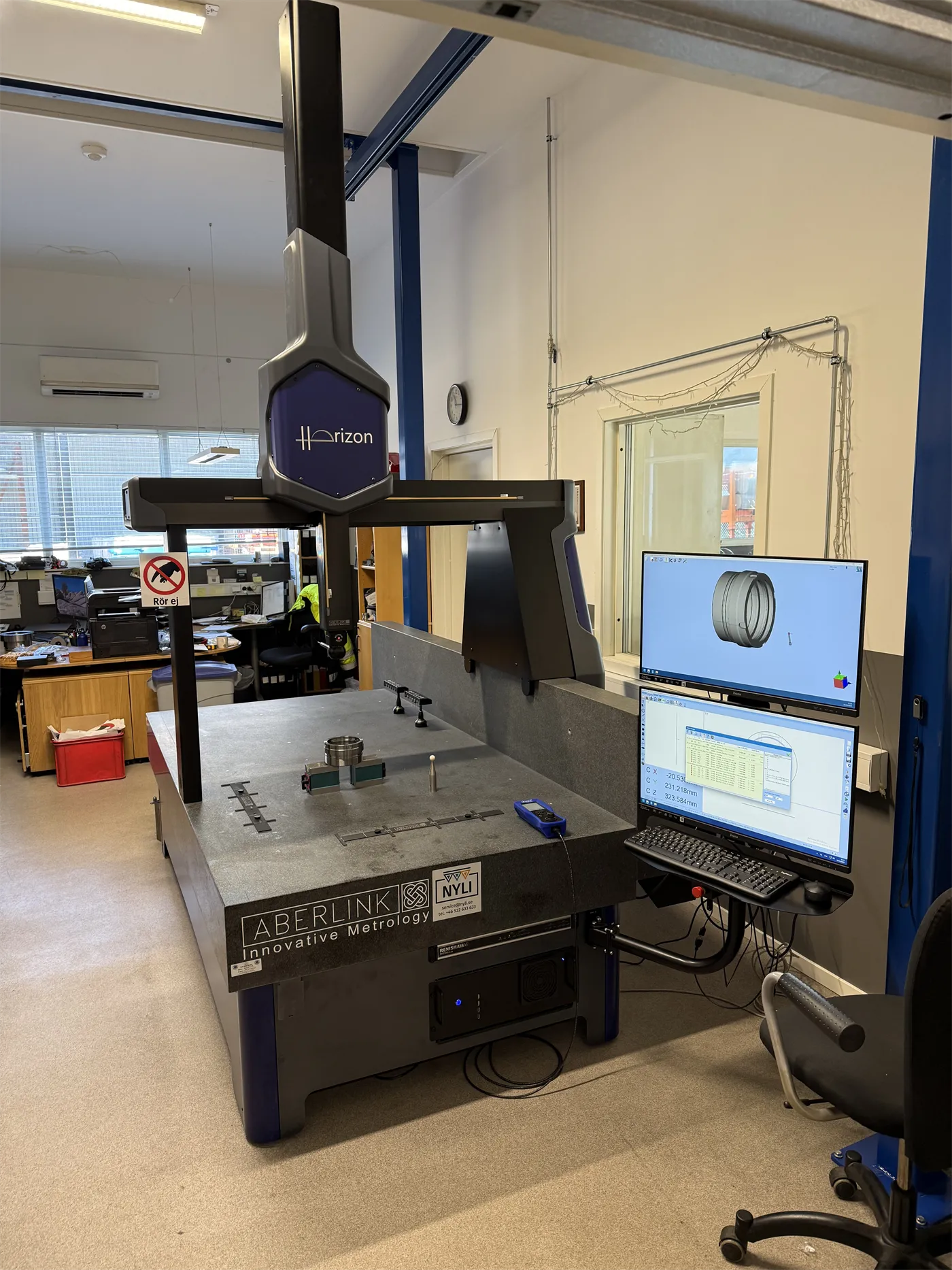

PMC:s Horizon

PMC Cylinders - Horizon CMM

PMC Cylinders kan en enda sak, men oändligt mycket om den saken som renodlade experter på hydraulcylindrar för OEM-kunder och mobila applikationer.

Produkter som är konstruerade, testade och förfinade i Sverige av experter. Människor som inte bara är skickliga och erfarna, utan också lätta att ha att göra med.

PMC är svenskar i varje bemärkelse: noggranna och pålitliga men samtidigt lättsamma och flexibla. Allt som görs är rotat i en strävan att göra kunders maskiner bättre.

Det är så PMC sätter nya krafter i rörelse och får kunder att växa.

Horizon Produktfilm

Relaterade produkter

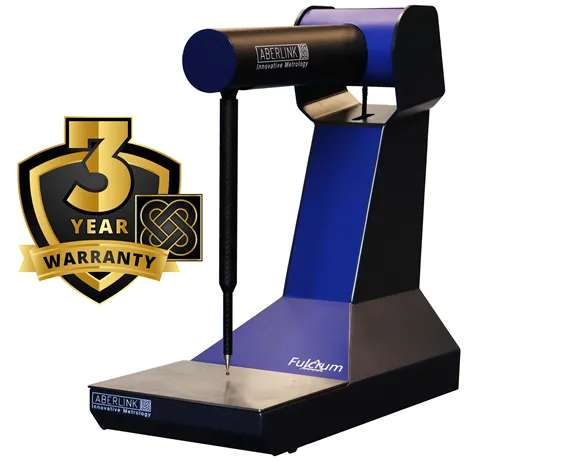

Fulcrum

Fulcrum CMM

Fulcrum CMM är en kompakt manuell mätmaskin som kan ställas i produktionen nära era bearbetningsmaskiner för snabb mätning.

  • Användarvänlig - 1 dags utbildning
  • Skanning med mätspets för kravställd ytform
  • Mätnoggrannhet inom 5µ i hela mätvolymen
  • Kompakt design
Gå till produkt
Extol-370-new logo

Extol 370 och 520

Extol CMM är en produktionsanpassad koordinatmätmaskin vars design är den första att använda ett Delta system.

  • Produktionsanpassad
  • Prisvärd
  • Kompakt design
Gå till produkt
Axiom CMM

Axiom CMM

Axiom CMM är en prisvärd CNC mätmaskin som med sin axeldrivning och högupplösta skala förbättrat designen vilket ger högre precision och snabbare mätning.

  • Användarvänlig - 1 dags utbildning
  • Prisvärd
  • Kostnadseffektivt Underhåll
Gå till produkt
