Measuring and Control Surface Plates (Granite)
Granite Surface Plates

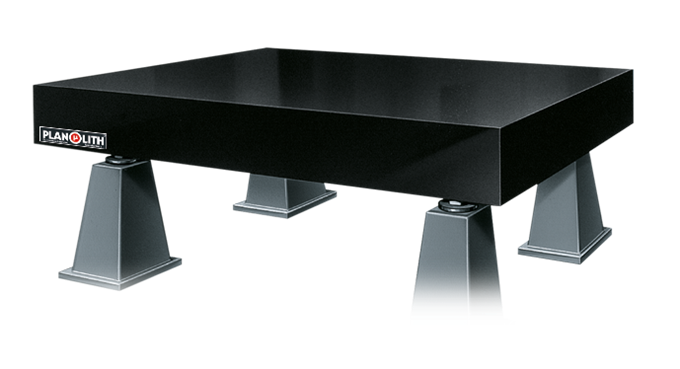

Vi deliver surface plates from PLANOLITH that produces surface plates of black or dark grey granite (gabbro). The measuring surface is first finely polished and then diamond lapped.
Upon request, they also deliver fitting stands (with or without cabinet base) and accessories. You can create your own individual surface plate.
- Surface diamond lapped
- Outer edge fine ground
- Backside fine sawn
- Including quality test certificate
- Accredited calibration certificate on request
| Dimensions (mm) approx. | Weight (kg) approx. | Support points | DIN 876/1 | DIN 876/0 | DIN 876/00 | DIN 876/000 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Length | Width | Height | µ | Max. load (kg) | µ | Max. load (kg) | µ | Max. load (kg) | µ | Max. load (kg) | ||
| 250 | 250 | 50 | 10 | 3 | 12 | 80 | 4 | 80 | 3 | 40 | 1.5 | 20 |
| 400 | 250 | 50 | 15 | 3 | 14 | 100 | 6 | 100 | 3 | 50 | 1.5 | 25 |
| 400 | 400 | 50 | 25 | 3 | 14 | 120 | 6 | 120 | 3 | 60 | 1.5 | 30 |
| 500 | 400 | 90 | 55 | 3 | 15 | 130 | 6 | 130 | 3 | 65 | 1.5 | 30 |
| 600 | 500 | 100 | 90 | 3 | 16 | 200 | 7 | 200 | 3 | 100 | 1.5 | 50 |
| 630 | 400 | 70 | 53 | 3 | 16 | 130 | 7 | 130 | 3 | 65 | 1.5 | 30 |
| 630 | 630 | 70 | 83 | 3 | 16 | 150 | 7 | 150 | 3 | 75 | 1.5 | 35 |
| 800 | 600 | 120 | 173 | 3 | 18 | 800 | 7 | 800 | 4 | 400 | 2 | 200 |
| 1000 | 630 | 100 | 189 | 3 | 20 | 300 | 8 | 300 | 4 | 150 | 2 | 75 |
| 1000 | 630 | 140 | 265 | 3 | 20 | 500 | 8 | 500 | 4 | 250 | 2 | 125 |
| 1000 | 800 | 140 | 336 | 3 | 20 | 600 | 8 | 600 | 4 | 300 | 2 | 150 |
| 1000 | 1000 | 100 | 300 | 5 | 20 | 500 | 8 | 500 | 4 | 250 | 2 | 125 |
| 1000 | 1000 | 160 | 480 | 5 | 20 | 1000 | 8 | 1000 | 4 | 500 | 2 | 250 |
| 1200 | 800 | 160 | 460 | 5 | 22 | 1200 | 9 | 1200 | 5 | 600 | 2.5 | 300 |
| 1200 | 1000 | 160 | 576 | 5 | 22 | 1400 | 9 | 1400 | 5 | 700 | 2.5 | 350 |
| 1500 | 1000 | 190 | 855 | 5 | 25 | 1500 | 10 | 1500 | 5 | 750 | 2.5 | 375 |
| 1600 | 1000 | 160 | 768 | 5 | 25 | 1300 | 10 | 1300 | 5 | 650 | 2.5 | 325 |
| 2000 | 1000 | 220 | 1320 | 5 | 30 | 1500 | 12 | 1500 | 6 | 750 | 3 | 375 |
| 2000 | 1500 | 250 | 2175 | 5 | 30 | 3200 | 12 | 3200 | 6 | 1600 | 3 | 800 |
| 2000 | 2000 | 250 | 2900 | 7 | 30 | 4200 | 12 | 4200 | 6 | 2100 | 3 | 1050 |
| 2500 | 1500 | 250 | 2700 | 7 | 35 | 4200 | 14 | 4200 | 7 | 2100 | 3.5 | 1050 |
| 3000 | 1500 | 300 | 3900 | 7 | 40 | 4200 | 16 | 4200 | 8 | 2100 | 4 | 1050 |
| 3000 | 2000 | 300 | 5200 | 9 | 40 | 4500 | 16 | 4500 | 8 | 2250 | 4 | 1125 |
Other sizes and tolerances on request.
250x250x50 mm
Vikt: 10 kg
Stödpunkter: 3
µ: 12
Max last (kg): 80
Artikelnr: 100-201
400x250x50 mm
Vikt: 15 kg
Stödpunkter: 3
µ: 14
Max last (kg): 100
Artikelnr: 100-202
400x400x50 mm
Vikt: 25 kg
Stödpunkter: 3
µ: 14
Max last (kg): 120
Artikelnr: 100-203
500x400x90 mm
Vikt: 55 kg
Stödpunkter: 3
µ: 15
Max last (kg): 130
Artikelnr: 100-204
600x500x100 mm
Vikt: 90 kg
Stödpunkter: 3
µ: 16
Max last (kg): 200
Artikelnr: 100-205
630x400x70 mm
Vikt: 53 kg
Stödpunkter: 3
µ: 16
Max last (kg): 130
Artikelnr: 100-206
630x630x70 mm
Vikt: 83 kg
Stödpunkter: 3
µ: 16
Max last (kg): 150
Artikelnr: 100-207
800x600x120 mm
Vikt: 173 kg
Stödpunkter: 3
µ: 18
Max last (kg): 800
Artikelnr: 100-208
1000x630x100 mm
Vikt: 189 kg
Stödpunkter: 3
µ: 20
Max last (kg): 300
Artikelnr: 100-209
1000x630x140 mm
Vikt: 265 kg
Stödpunkter: 3
µ: 20
Max last (kg): 500
Artikelnr: 100-210
1000x800x140 mm
Vikt: 336 kg
Stödpunkter: 3
µ: 20
Max last (kg): 600
Artikelnr: 100-211
1000x1000x100 mm
Vikt: 300 kg
Stödpunkter: 5
µ: 20
Max last (kg): 500
Artikelnr: 100-212
1000x1000x160 mm
Vikt: 480 kg
Stödpunkter: 5
µ: 20
Max last (kg): 1000
Artikelnr: 100-213
1200x800x160 mm
Vikt: 460 kg
Stödpunkter: 5
µ: 22
Max last (kg): 1200
Artikelnr: 100-214
1200x1000x160 mm
Vikt: 576 kg
Stödpunkter: 5
µ: 22
Max last (kg): 1400
Artikelnr: 100-215
1500x1000x190 mm
Vikt: 855 kg
Stödpunkter: 5
µ: 25
Max last (kg): 1500
Artikelnr: 100-216
1600x1000x160 mm
Vikt: 768 kg
Stödpunkter: 5
µ: 25
Max last (kg): 1300
Artikelnr: 100-217
2000x1000x220 mm
Vikt: 1320 kg
Stödpunkter: 5
µ: 30
Max last (kg): 1500
Artikelnr: 100-218
2000x1500x250 mm
Vikt: 2175 kg
Stödpunkter: 5
µ: 30
Max last (kg): 3200
Artikelnr: 100-219
2000x2000x250 mm
Vikt: 2900 kg
Stödpunkter: 7
µ: 30
Max last (kg): 4200
Artikelnr: 100-220
2500x1500x250 mm
Vikt: 2700 kg
Stödpunkter: 7
µ: 35
Max last (kg): 4200
Artikelnr: 100-221
3000x1500x300 mm
Vikt: 3900 kg
Stödpunkter: 7
µ: 40
Max last (kg): 4200
Artikelnr: 100-222
3000x2000x300 mm
Vikt: 5200 kg
Stödpunkter: 9
µ: 40
Max last (kg): 4500
Artikelnr: 100-223
250x250x50 mm
Vikt: 10 kg
Stödpunkter: 3
µ: 4
Max last (kg): 80
Artikelnr: 100-301
400x250x50 mm
Vikt: 15 kg
Stödpunkter: 3
µ: 6
Max last (kg): 100
Artikelnr: 100-302
400x400x50 mm
Vikt: 25 kg
Stödpunkter: 3
µ: 6
Max last (kg): 120
Artikelnr: 100-303
500x400x90 mm
Vikt: 55 kg
Stödpunkter: 3
µ: 6
Max last (kg): 130
Artikelnr: 100-304
600x500x100 mm
Vikt: 90 kg
Stödpunkter: 3
µ: 7
Max last (kg): 200
Artikelnr: 100-305
630x400x70 mm
Vikt: 53 kg
Stödpunkter: 3
µ: 7
Max last (kg): 130
Artikelnr: 100-306
630x630x70 mm
Vikt: 83 kg
Stödpunkter: 3
µ: 7
Max last (kg): 150
Artikelnr: 100-307
800x600x120 mm
Vikt: 173 kg
Stödpunkter: 3
µ: 7
Max last (kg): 800
Artikelnr: 100-308
1000x630x100 mm
Vikt: 189 kg
Stödpunkter: 3
µ: 8
Max last (kg): 300
Artikelnr: 100-309
1000x630x140 mm
Vikt: 265 kg
Stödpunkter: 3
µ: 8
Max last (kg): 500
Artikelnr: 100-310
1000x800x140 mm
Vikt: 336 kg
Stödpunkter: 3
µ: 8
Max last (kg): 600
Artikelnr: 100-311
1000x1000x100 mm
Vikt: 300 kg
Stödpunkter: 5
µ: 8
Max last (kg): 500
Artikelnr: 100-312
1000x1000x160 mm
Vikt: 480 kg
Stödpunkter: 5
µ: 8
Max last (kg): 1000
Artikelnr: 100-313
1200x800x160 mm
Vikt: 460 kg
Stödpunkter: 5
µ: 9
Max last (kg): 1200
Artikelnr: 100-314
1200x1000x160 mm
Vikt: 576 kg
Stödpunkter: 5
µ: 9
Max last (kg): 1400
Artikelnr: 100-315
1500x1000x190 mm
Vikt: 855 kg
Stödpunkter: 5
µ: 10
Max last (kg): 1500
Artikelnr: 100-316
1600x1000x160 mm
Vikt: 768 kg
Stödpunkter: 5
µ: 10
Max last (kg): 1300
Artikelnr: 100-317
2000x1000x220 mm
Vikt: 1320 kg
Stödpunkter: 5
µ: 12
Max last (kg): 1500
Artikelnr: 100-318
2000x1500x250 mm
Vikt: 2175 kg
Stödpunkter: 5
µ: 12
Max last (kg): 3200
Artikelnr: 100-319
2000x2000x250 mm
Vikt: 2900 kg
Stödpunkter: 7
µ: 12
Max last (kg): 4200
Artikelnr: 100-320
2500x1500x250 mm
Vikt: 2700 kg
Stödpunkter: 7
µ: 14
Max last (kg): 4200
Artikelnr: 100-321
3000x1500x300 mm
Vikt: 3900 kg
Stödpunkter: 7
µ: 16
Max last (kg): 4200
Artikelnr: 100-322
3000x2000x300 mm
Vikt: 5200 kg
Stödpunkter: 9
µ: 16
Max last (kg): 4500
Artikelnr: 100-323
250x250x50 mm
Vikt: 10 kg
Stödpunkter: 3
µ: 3
Max last (kg): 40
Artikelnr: 100-401
400x250x50 mm
Vikt: 15 kg
Stödpunkter: 3
µ: 3
Max last (kg): 50
Artikelnr: 100-402
400x400x50 mm
Vikt: 25 kg
Stödpunkter: 3
µ: 3
Max last (kg): 60
Artikelnr: 100-403
500x400x90 mm
Vikt: 55 kg
Stödpunkter: 3
µ: 3
Max last (kg): 65
Artikelnr: 100-404
600x500x100 mm
Vikt: 90 kg
Stödpunkter: 3
µ: 3
Max last (kg): 100
Artikelnr: 100-405
630x400x70 mm
Vikt: 53 kg
Stödpunkter: 3
µ: 3
Max last (kg): 65
Artikelnr: 100-406
630x630x70 mm
Vikt: 83 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 35
Artikelnr: 100-407
800x600x120 mm
Vikt: 173 kg
Stödpunkter: 3
µ: 4
Max last (kg): 400
Artikelnr: 100-408
1000x630x100 mm
Vikt: 189 kg
Stödpunkter: 3
µ: 4
Max last (kg): 150
Artikelnr: 100-409
1000x630x140 mm
Vikt: 265 kg
Stödpunkter: 3
µ: 2
Max last (kg): 125
Artikelnr: 100-410
1000x800x140 mm
Vikt: 336 kg
Stödpunkter: 3
µ: 4
Max last (kg): 300
Artikelnr: 100-411
1000x1000x100 mm
Vikt: 300 kg
Stödpunkter: 5
µ: 4
Max last (kg): 250
Artikelnr: 100-412
1000x1000x160 mm
Vikt: 480 kg
Stödpunkter: 5
µ: 4
Max last (kg): 500
Artikelnr: 100-413
1200x800x160 mm
Vikt: 460 kg
Stödpunkter: 5
µ: 5
Max last (kg): 600
Artikelnr: 100-414
1200x1000x160 mm
Vikt: 576 kg
Stödpunkter: 5
µ: 5
Max last (kg): 700
Artikelnr: 100-415
1500x1000x190 mm
Vikt: 855 kg
Stödpunkter: 5
µ: 5
Max last (kg): 750
Artikelnr: 100-416
1600x1000x160 mm
Vikt: 768 kg
Stödpunkter: 5
µ: 5
Max last (kg): 650
Artikelnr: 100-417
2000x1000x220 mm
Vikt: 1320 kg
Stödpunkter: 5
µ: 6
Max last (kg): 750
Artikelnr: 100-418
2000x1500x250 mm
Vikt: 2175 kg
Stödpunkter: 5
µ: 6
Max last (kg): 1700
Artikelnr: 100-419
2000x2000x250 mm
Vikt: 2900 kg
Stödpunkter: 7
µ: 6
Max last (kg): 2100
Artikelnr: 100-420
2500x1500x250 mm
Vikt: 2700 kg
Stödpunkter: 7
µ: 7
Max last (kg): 2100
Artikelnr: 100-421
3000x1500x300 mm
Vikt: 3900 kg
Stödpunkter: 7
µ: 8
Max last (kg): 2100
Artikelnr: 100-422
3000x2000x300 mm
Vikt: 5200 kg
Stödpunkter: 9
µ: 8
Max last (kg): 2250
Artikelnr: 100-423
250x250x50 mm
Vikt: 10 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 20
Artikelnr: 100-501
400x250x50 mm
Vikt: 15 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 25
Artikelnr: 100-502
400x400x50 mm
Vikt: 25 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 30
Artikelnr: 100-503
500x400x90 mm
Vikt: 55 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 30
Artikelnr: 100-504
600x500x100 mm
Vikt: 90 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 50
Artikelnr: 100-505
630x400x70 mm
Vikt: 53 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 30
Artikelnr: 100-506
630x630x70 mm
Vikt: 83 kg
Stödpunkter: 3
µ: 1,5
Max last (kg): 35
Artikelnr: 100-507
800x600x120 mm
Vikt: 173 kg
Stödpunkter: 3
µ: 2
Max last (kg): 200
Artikelnr: 100-508
1000x630x100 mm
Vikt: 189 kg
Stödpunkter: 3
µ: 2
Max last (kg): 75
Artikelnr: 100-509
1000x630x140 mm
Vikt: 265 kg
Stödpunkter: 3
µ: 2
Max last (kg): 125
Artikelnr: 100-510
1000x800x140 mm
Vikt: 336 kg
Stödpunkter: 3
µ: 2
Max last (kg): 150
Artikelnr: 100-511
1000x1000x100 mm
Vikt: 300 kg
Stödpunkter: 5
µ: 2
Max last (kg): 125
Artikelnr: 100-512
1000x1000x160 mm
Vikt: 480 kg
Stödpunkter: 5
µ: 2
Max last (kg): 250
Artikelnr: 100-513
1200x800x160 mm
Vikt: 460 kg
Stödpunkter: 5
µ: 2,5
Max last (kg): 300
Artikelnr: 100-514
1200x1000x160 mm
Vikt: 576 kg
Stödpunkter: 5
µ: 2,5
Max last (kg): 350
Artikelnr: 100-515
1500x1000x190 mm
Vikt: 855 kg
Stödpunkter: 5
µ: 2,5
Max last (kg): 375
Artikelnr: 100-516
1600x1000x160 mm
Vikt: 768 kg
Stödpunkter: 5
µ: 2,5
Max last (kg): 325
Artikelnr: 100-517
2000x1000x220 mm
Vikt: 1320 kg
Stödpunkter: 5
µ: 3
Max last (kg): 375
Artikelnr: 100-518
2000x1500x250 mm
Vikt: 2175 kg
Stödpunkter: 5
µ: 3
Max last (kg): 800
Artikelnr: 100-519
2000x2000x250 mm
Vikt: 2900 kg
Stödpunkter: 7
µ: 3
Max last (kg): 1050
Artikelnr: 100-520
2500x1500x250 mm
Vikt: 2700 kg
Stödpunkter: 7
µ: 3,5
Max last (kg): 1050
Artikelnr: 100-521
3000x1500x300 mm
Vikt: 39900 kg
Stödpunkter: 7
µ: 4
Max last (kg): 1050
Artikelnr: 100-522
3000x2000x300 mm
Vikt: 5200 kg
Stödpunkter: 9
µ: 4
Max last (kg): 1125
Artikelnr: 100-523
Har du frågor?
Kontakta Nyli-teamet för att hitta rätt produkt för dig!
