VX3500

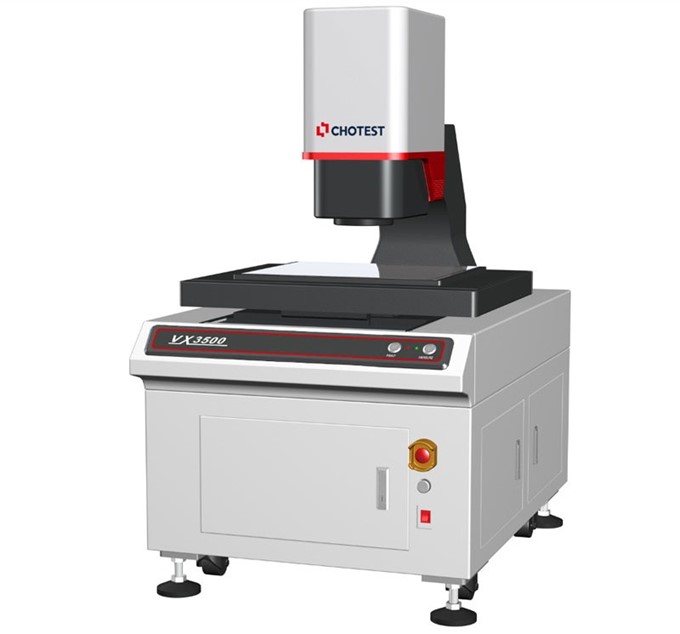

VX3500 är en optisk mätmaskin från Chotest med högt skärpedjup och enkel operation med endast en knapp.
Välj VX3500 från Chotest så får du en optisk mätmaskin avancerad mätmjukvara, dubbelt telecentriskt objektiv och enkel operation med endast en knapp.
Dimensionell mätning av detaljer
Med en kombination av högkvalitativa objektiv och avancerad mätmjukvara är det möjligt att få tillförlitlig dimensionell mätning av detaljer från en stor mängd olika applikationer. Det inkluderar bland annat maskiner, elektronik, formar, formsprutning, hårdvara, gummi, lågspänningsapparater, magnetiska material, precisionsstansning, kontakter, anslutningar, terminaler, mobiltelefoner, hushållsapparater, kretskort, medicinsk utrustning, klockor, skärverktyg etc.
| Model No. | VX3500 | |||
| Image Senor | 5MP CMOS | |||
| Monitor | 24" LCD (XGA:1024×768) | |||
| Acceptance Lens | Double Telecentric Lens | |||
| Light | Ring light | Four-segment illumination(White Light/Green Light) | ||
| Back light | Telecentric transmission illumination(Green Light) | |||
| Field of View | Large Field | 500mm×400mm(4 Angle R50) | ||
| High Precision | 430mm×330mm | |||
| Resolution | 0.1um | |||
| Repeatability of Image Meas. | Wide Field | Without Stitching*1 | ±1um | |
| With Stitching*2 | ±2um | |||
| High Precision | Without Stitching*1 | ±0.5um | ||
| With Stitching*2 | ±1.5um | |||
| Accuracy of Image Meas. | Wide Field | Without Stitching*1 | ±5um | |
| With Stitching*2 | ±(7+0.002L)μm | |||
| High precision | Without Stitching*1 | ±2um | ||
| With Stitching*2 | ±(4+0.002L)μm | |||
| Horizontal Rotary Unit (Optional) | Rotation Angle | Range 360°, Resolution 0.02° | ||
| Rotation Speed | 0.2~2rev/s | |||
| Max Diameter | Φ60mm | |||
| Height Meas. (Optical probe) (Optional) | Measuring Range(XY) | 300*300mm | ||
| Max Depth / Diameter(h/φ) | 1.64 | |||
| Dia. of Beam | Φ100μm(Φ18μm optional ) | |||
| Resolution | 0.25μm | |||
| Z Non-movement | Range(Z) | ±2mm | ||
| Accuracy | ±2μm | |||
| Z Movement | Range(Z) | 200mm | ||
| Accuracy | ±(6+0.01H)μm, H is Z moving height in mm | |||
| XY Object Table | X Travel Range | 410mm | ||
| Y Travel Range | 310mm | |||
| Loading Capacity | 20kg | |||
| Z-Axis Travel range | 200mm | |||
| Size(LxWxH) | 900×1340×1600mm | |||
| Weight | 950kg | |||
| Input | AC200~240V/50~60Hz,10A,2500W | |||
| Working Environment | Temp.10℃~35℃, Humidity 20%～80%, Vibration<0.002g, Less than 15Hz | |||
Remark:
*1 In the focus position, the environment temperature is +20 °C ± 1.0 °C
*2 In the focus position, the environment temperature is +20 ℃ ± 1.0 ℃, and the load on the table is 2 kg or less; L is the moving range of the table (mm).
VisionX-programvaran erbjuder upp till 80 verktyg för extraktionsanalys, inklusive [Feature Extraction] (såsom maximala punkter, centrumlinjer, bågar, toppar etc.), [tillbehörsverktyg] (t.ex. valfri punkt, linje och cirkel, anpassad rät linje, anpassad cirkel, tangent, inskriven cirkel etc.), [smart märkning], [formtolerans] och specialverktyg [applikationsverktyg] (t.ex. stigningsavstånd, stigningsvinkel, spår, gänga, rund korsning, nedåtvinkel, rundade hörn etc.).
Mätresultaten och deras viktigaste statistiska värden (t.ex. medelvärde, σ, 3σ, 6σ, Ca, Cp, Cpk osv.) registreras och arkiveras automatiskt. Operatörer kan välja olika filtervillkor för historikutdragning.
Trenddiagrammet visar den regelbundna trenden för de uppmätta värdena, såsom monotona och periodiska förändringar av de uppmätta värdena, som kan användas för att övervaka avvikelser i produktionsprocessen för tillverkningsutrustning. Histogrammet återspeglar status och fördelning av fluktuationer i produktkvaliteten och kan på ett intuitivt sätt visa information om kvalitetssituationen i produktionsprocessen, vilket kan användas för att förutsäga produktkvalitet och felfrekvens.
Genom kvalitetsdiagnos och analys med statistiska metoder kan SPC övervaka produktkvaliteten och förändringstrenden i produktionsprocessen. Med SPC kan vi hitta förebyggande lösningar i produktionsprocessen, så att efterföljande inspektioner och reparationer minskas. Följaktligen uppnås kontroll av produktionsprocessen och förbättring av produktkvaliteten.
