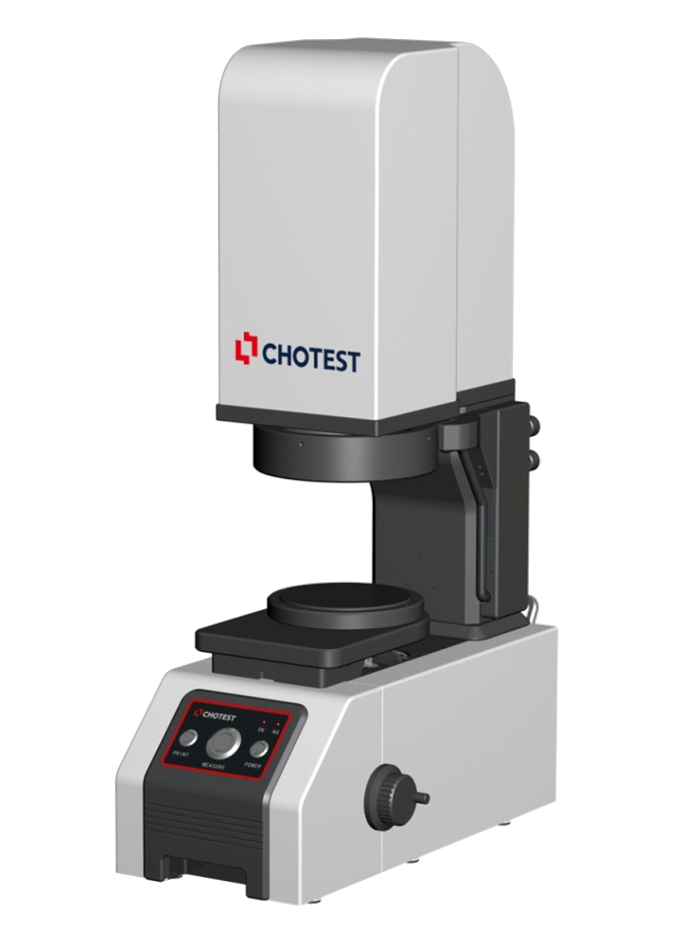

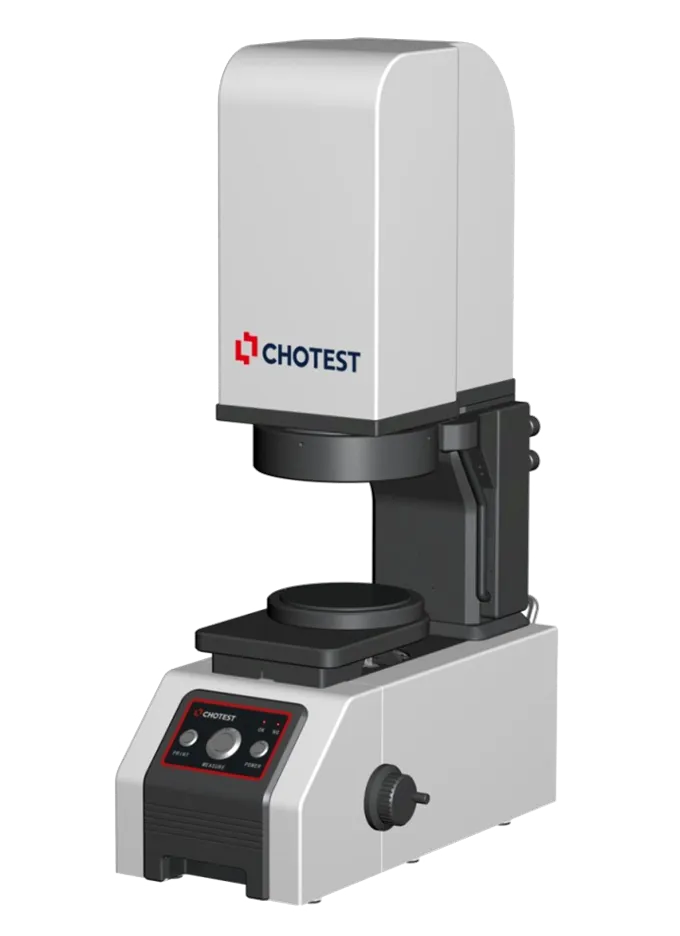

VX1060 & VX1100

Få enkel mätning med endast ett knapptryck med optiska mätmaskiner från Chotest. Kommer även med användarvänlig mätmjukvara för smidig analys.

VX1060 och VX1100 är optiska mätmaskiner från Chotest och kommer med deras egenutvecklade mätmjukvara VisionX.

Robust design och prisvärd

När du väljer en optisk mätmaskin från Chotest kan du vara säker att få en produkt som är byggd till en hög standard. De är mycket hållbara och klarar daglig användning år efter år. Trots sin höga kvalitet är de även väldigt prisvärda, här får du mycket mätmaskin för pengarna. Det gör Chotest till ett enkelt val för optiska mätmaskiner!

Enkel användning med mjukvara från Chotest

Alla optiska mätmaskiner från Chotest kommer med deras egenutvecklade mätmjukvara VisionX. Mjukvaran är framtagen för att ge användaren enkel och snabb analys av sina mätningar. Programmet har tydliga visuella element som gör analysen smidig. Med upp till 80 analysverktyg blir analysen enkel oavsett vad du mäter.

Avancerad dimensionell mätning

Dessa mätmaskiner från Chotest erbjuder dimensionell mätning med hög tillförlitlighet tack vara deras mätmjukvara VisionX och en bildsensor med 20 MP.

VisionX-programvaran erbjuder upp till 80 verktyg för extraktionsanalys, inklusive [Feature Extraction] (såsom maximala punkter, centrumlinjer, bågar, toppar etc.), [tillbehörsverktyg] (t.ex. valfri punkt, linje och cirkel, anpassad rät linje, anpassad cirkel, tangent, inskriven cirkel etc.), [smart märkning], [formtolerans] och specialverktyg [applikationsverktyg] (t.ex. stigningsavstånd, stigningsvinkel, spår, gänga, rund korsning, nedåtvinkel, rundade hörn etc.).

Mätresultaten och deras viktigaste statistiska värden (t.ex. medelvärde, σ, 3σ, 6σ, Ca, Cp, Cpk osv.) registreras och arkiveras automatiskt. Operatörer kan välja olika filtervillkor för historikutdragning.

Model No.		VX1060	VX1100
Image Senor		20M CMOS
Monitor		24" LCD (XGA:1920×1080)
Acceptance Lens		Double Telecentric Lens
Light	Ring Light	Four-segment illumination(White Ligh,Manual up & down)
	Back Light	Telecentric transmission illumination(Green Light)
F.O.V.		Φ60mm	Φ100mm
Repeatability of Image Meas.		±1um	±1μm
Accuracy of Image Meas.*¹		±2um	±3um
Software		VisionX
Resolution		0.1μm
Z-Axis Travel Range		35mm
Loading Capacity		5KG
Size(LxWxH)		500×280×670mm
Weight		25kg
Input		AC100~240V, 50~60Hz,10A,300W
Working Environment		Temp.10℃~35℃, Humidity 20%～80%, Vibration<0.002g, Less than 15Hz
Remark: *¹In the focus position, the environment temperature is +20 °C ± 1.0 °C

Trenddiagrammet visar den regelbundna trenden för de uppmätta värdena, såsom monotona och periodiska förändringar av de uppmätta värdena, som kan användas för att övervaka avvikelser i produktionsprocessen för tillverkningsutrustning. Histogrammet återspeglar status och fördelning av fluktuationer i produktkvaliteten och kan på ett intuitivt sätt visa information om kvalitetssituationen i produktionsprocessen, vilket kan användas för att förutsäga produktkvalitet och felfrekvens.

Genom kvalitetsdiagnos och analys med statistiska metoder kan SPC övervaka produktkvaliteten och förändringstrenden i produktionsprocessen. Med SPC kan vi hitta förebyggande lösningar i produktionsprocessen, så att efterföljande inspektioner och reparationer minskas. Följaktligen uppnås kontroll av produktionsprocessen och förbättring av produktkvaliteten.
