Western Pegasus
Western Pegasus är en ledande engelsk tillverkare av splines, axlar, kugghjul, mätinstrument och komponenter för industriella applikationer. Genom toppmodern teknik, decennier av erfarenhet och certifiering inom ISO 9001 och ackreditering inom ISO 17025 säkerställer dem precision och kvalitet i varje steg.

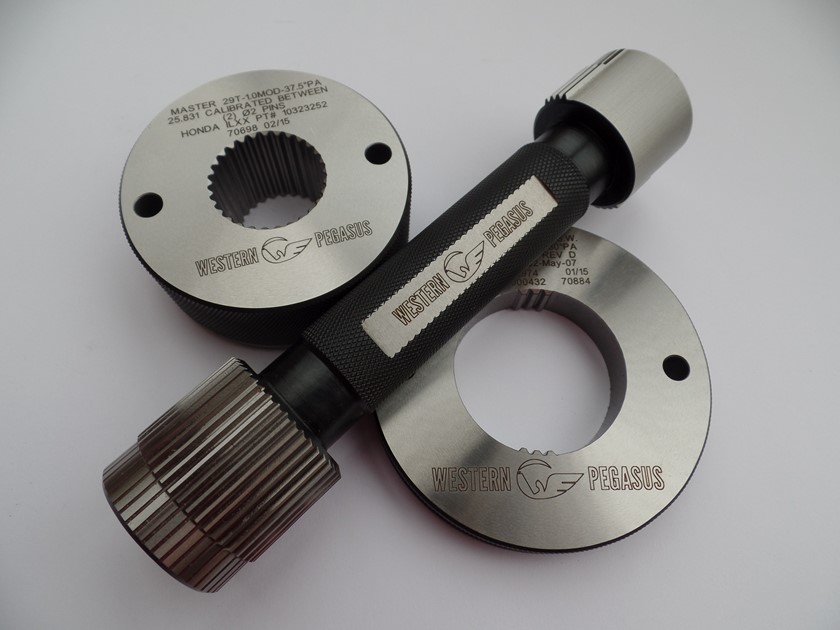

Splines ringar och splines tolkar
Western Pegasus erbjuder ett komplett sortiment av splines ringar och splines tolkar som ger den mest grundläggande och enklaste inspektionen av splines komponenter.
- Handhållen eller bänkmonterad
- Involute, serration eller rak
- Spur eller Helical

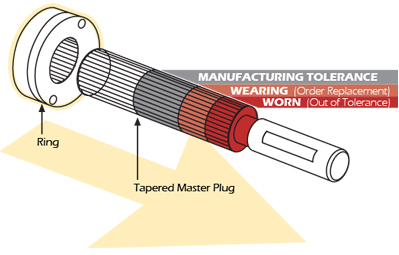

Koniska mastertolkar och ringar med slitageindikering
Koniska mastertolkar (KMT) används för tillverkning och kontroll av slitage på ringar. En KMT har tre linjer inskrivna enligt diagrammet (se bild 4); en ny ring tillverkas för att passa mellan de två första linjerna. När ringen passerar över den tredje linjen är ringen utanför tolerans.
När en KMT används vid tillverkning av nya ringar säkerställer den att alla nya ringar har samma storlek och gör att du enkelt och noggrant kan övervaka ringslitaget. Detta är användbart när flera ringar levereras för användning av underleverantörer och slutanvändare.

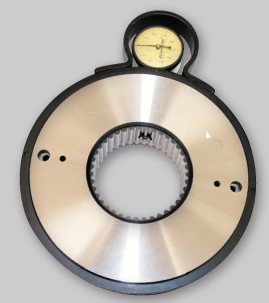

Variabla indikatormätare och inställningsmastrar
Variable mätning (Spline Variable) är ett segmenterat koncept som är förinställt på en huvudplugg eller ring och är utformat för att noggrant mäta den effektiva eller faktiska tandtjockleken eller mellanrumsbredden inom 0,0025 mm. Mätur med upplösning 0,001 mm visar tydligt variationer i storlek på grund av värmebehandlingsförvrängning, verktygsslitage och tillverkningsavvikelser.
Splines Variable alternativ:
- Tolk och ring typ: Composite (effektiv) och Sector (aktuell)
- Handhållen eller bänkmonterad

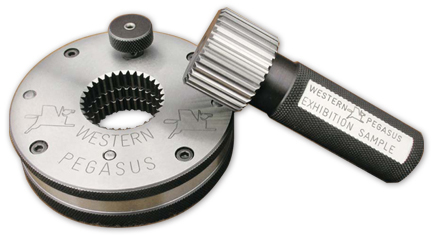

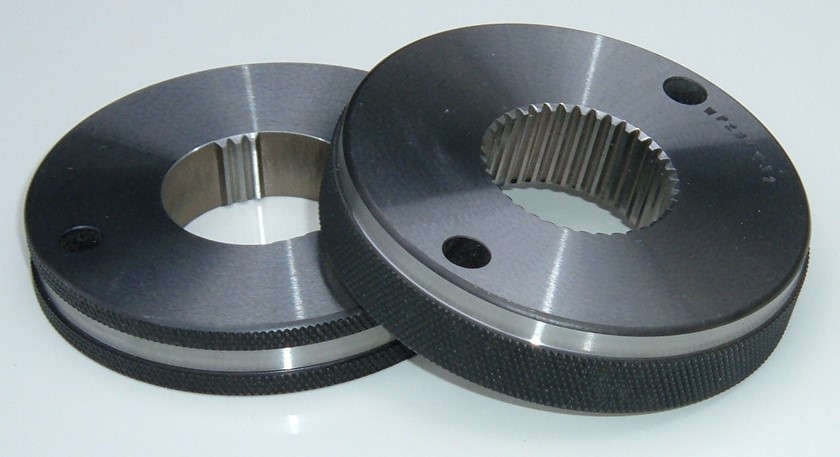

Koncentricitetsmätare
Koncentricitetsmätare används för att säkerställa att vissa diametrar är koncentriska eller att en yta är vinkelrät mot splines diametern.
Koncentricitetsmätaren är en segmenterad design med tre splines ringar, med två yttre ringar fasta och den centrala ringen som roterar för att låsa fast på komponenten. För att få ett kvantitativt värde placeras en mätklocka på ringens koncentricitetsband och komponenten roteras.
Alternativ för koncentricitetsmätare:
- Ring (för användning mellan centrum)
- Tolk (för användning mellan centrum)
- Bänkmonterad tolk och ring med fasta eller positionsindikatorer

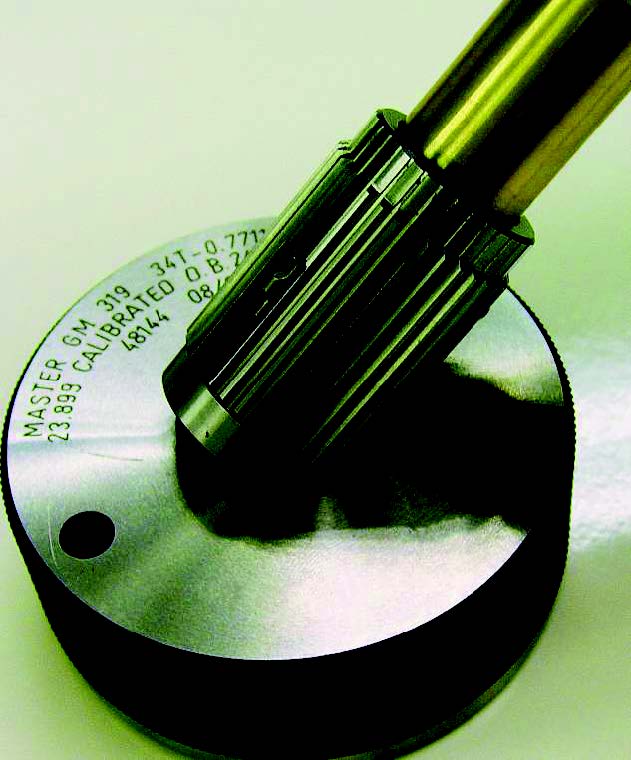

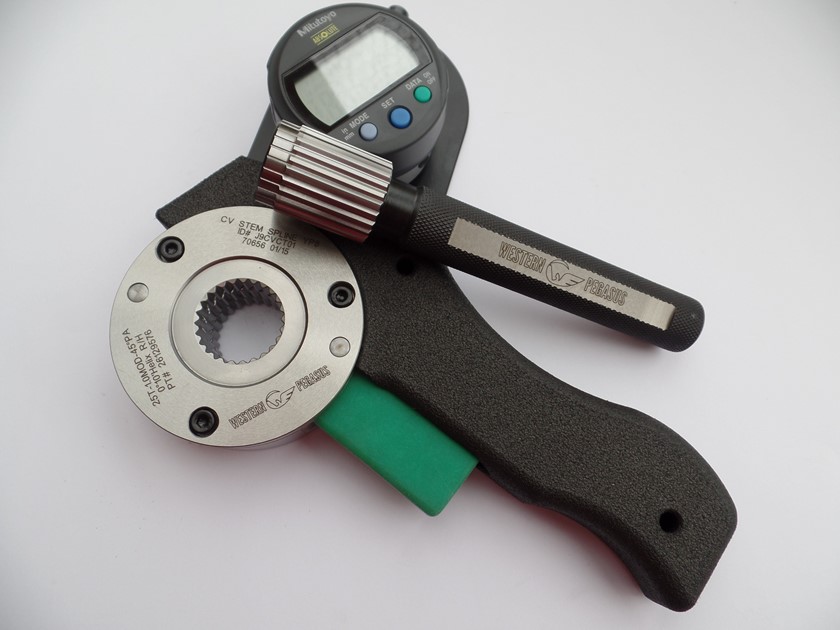

Combo check
Ring – Indikerar dimension över kulspets
Tolk – Indikerar dimension mellan kulspets
Den effektiva "Combo Check"-mätaren kombinerar en kompositform med måttpinnar i hårdmetall/kulspets (tillverkade med samma diameter som komponentpinnar) som tar kontakt med delen på ett enda plan, vilket ger dimension mellan/över kulornas storlek.
"Combo Check"-mätaren är förinställd på en master-tolk eller ring och används för att mäta variationen mellan eller över pinnar eller kulor. Beroende på vilken typ av indikator som används kan variationen visas antingen som en faktisk dimension mellan/över kulor eller variationen i steg om 0,0025 mm. För att minska mängden gungning som krävs för att få en noggrann mätning tillverkas formtjocklek på tänder på splinestyrningen över eller under den minimala/maximala effektiva för att minska mät förskjutningen på grund av feljustering.
Utlösningsmekanismen på tolken drar tillbaka pinnspets helt, vilket inte bara ökar noggrannheten och repeterbarheten, utan även skyddar komponentdelarna.
Combo Check alternativ:
- Tolk och ring typ
- Handhållen eller bänkmonterad
- Composit- eller sektorversioner
- Anpassningsbar till ledande statistiska kvalitetskontrollsystem (Federal, Mitutoyo, Sigma, etc.)
