Mjukvaror för mätmaskiner och mätarmar
Rätt mjukvara spelar en viktig roll i modern mätteknik. Oavsett om mätningen sker med en mätmaskin eller med en portabel mätarm används en programvara för att styra mätningen, samla in mätdata och skapa tydliga rapporter. Rätt mjukvara gör det enklare att arbeta effektivt och bidrar till bättre precision och repeterbarhet i mätprocessen.
I många verksamheter används programvara med CAD för både manuella mätningar och automatiserade mätprogram. Det gör att mätningar kan utföras direkt vid mätmaskinen eller förberedas offline på en arbetsstation.
Mjukvara för mätmaskiner och mätarmar i praktiken

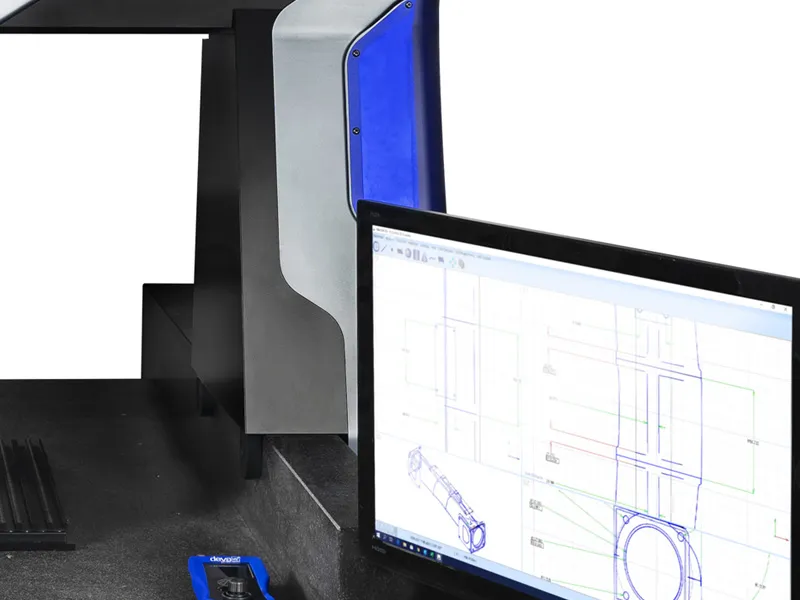

En mjukvara används för att bereda mätningar, registrera mätpunkter och analysera resultat där en digital representation av detaljen byggs upp i programvaran när den mäts i en mätmaskin.
I många system skapas också ett mätprogram automatiskt när en komponent mäts för första gången. Dessa program kan sedan användas igen när nästa detalj ska kontrolleras, vilket gör arbetet snabbare och mer effektivt. Resultaten kan presenteras i grafiska rapporter eller i tabellformat där nominella värden, toleranser och avvikelser visas tydligt.
CAD baserad programmering för mätning

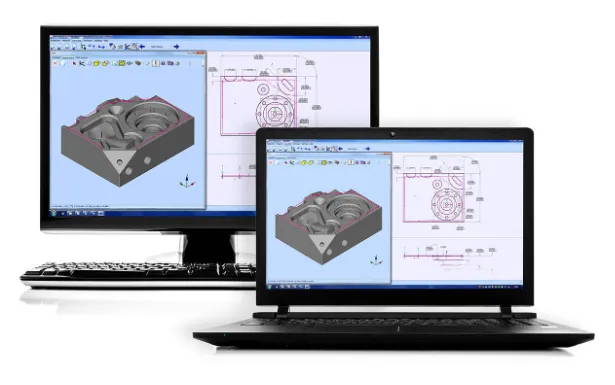

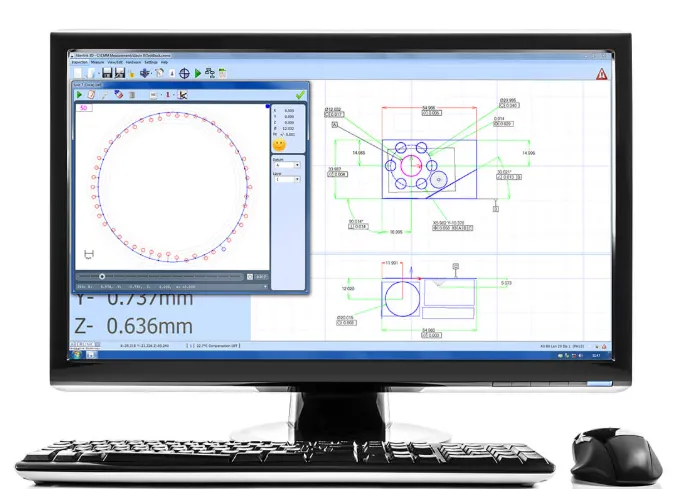

Mätprogram skapas utifrån en CAD modell av komponenten. Med funktioner för CAD programmering kan operatören klicka direkt på modellens ytor för att definiera var mätpunkter ska tas. Programvaran tolkar sedan automatiskt vilken typ av geometri som mäts, till exempel plan, linjer eller cirklar.
I Aberlink 3D används en funktion som kallas Feature Predict. När operatören markerar punkter på modellen analyserar Feature Predict vilken geometrisk funktion som avses, till exempel plan, linjer eller cirklar, och skapar automatiskt rätt mätfunktion. Det gör programmeringen snabbare och minskar behovet av manuell konfigurering.
CAD baserad programmering kan göras både direkt på mätmaskinen och offline på en separat arbetsstation. Det gör det möjligt att förbereda mätprogram utan att stoppa produktionen.
CAD jämförelse för komplexa geometrier
Vid komplexa geometrier såsom friform kan CAD jämförelse användas för att analysera resultatet. I sådana fall jämförs uppmätta punkter direkt med CAD modellen för att visa hur väl komponenten överensstämmer med ritningsunderlag.

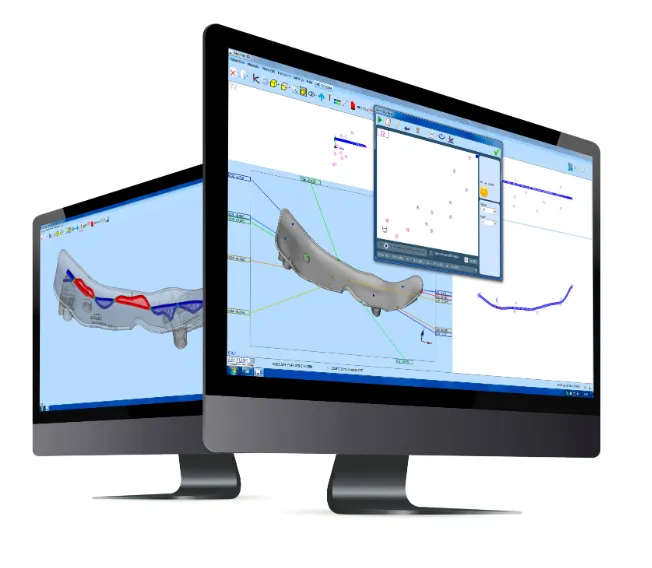

I Aberlink 3D kopplas mätpunkterna mot modellen enligt beskriven uppriktning. Avvikelser visas sedan som färgkodade områden på modellen utifrån mätpunkterna, vilket gör det enkelt att se var en detalj ligger inom eller utanför toleransen.

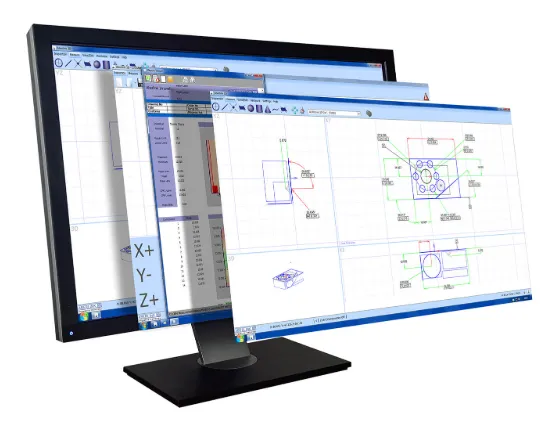

Rapporter kan exporteras till exempelvis Excel och visa grafiska resultat eller tabeller med dimensioner, toleranser och avvikelser.
Programvara som stöd för kvalitetskontroll
Genom att kombinera mätutrustning som mätarmar eller mätmaskiner med rätt mjukvara blir det enklare att arbeta strukturerat med kvalitetskontroll. Operatören kan följa samma arbetsflöde varje gång en komponent ska mätas, vilket minskar operatörens påverkan och gör resultaten mer jämförbara över tid.
När program och rapporter är tydliga blir det också lättare att identifiera avvikelser tidigt och att dokumentera resultat för uppföljning och spårbarhet.
Behöver du hjälp att välja rätt mjukvara?
Valet av mjukvara påverkar hur effektivt mätningen fungerar. Behovet varierar beroende på utrustning, detaljernas komplexitet och hur mätningen används i produktionen.
Vilken mjukvara passar din mätning? Kontakta oss på NYLI så hjälper vi dig att hitta rätt lösning
