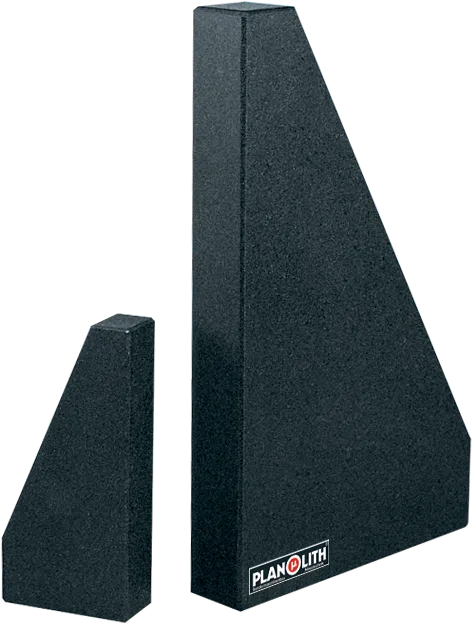

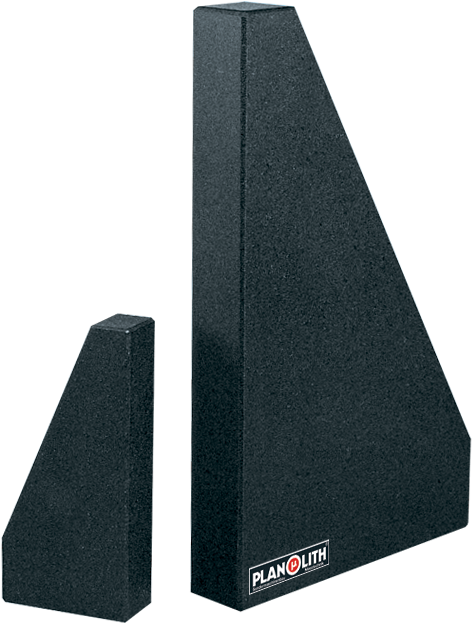

Inspektionsvinkel 90º (triangelformat)

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Rätvinklighet enligt DIN 875.

Storlek 600 x 400 mm och större med hål för viktminskning och bättre hantering.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Sidlängd ca. mm	Tjocklek ca. mm	Tilllåt. avvikelse för rätvinklighet mm	Vikt ca. kg	Art.nr.
200 x 150	50	0,002	3,5	210-901
300 x 200	50	0,002	6,5	210-902
400 x 250	50	0,003	10,0	210-903
500 x 300	60	0,004	17,0	210-904
600 x 400	70	0,005	30,0	210-905
800 x 500	80	0,006	55,0	210-906
1000 x 600	100	0,008	94,0	210-907
1200 x 800	140	0,010	200,0	210-908

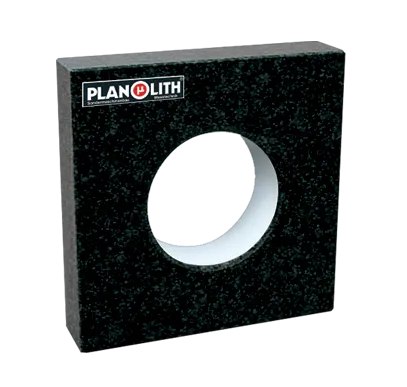

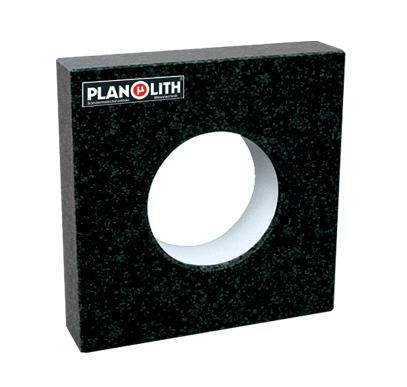

Mastervinkel 90º (rektangulär)

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Vinkellighet enligt DIN 875.

Försedd med avlastningshål för att minska vikt och förbättra hanteringen. De fyra smala yttersidorna är bearbetade i rät vinkel och planparallella med varandra.

Utan öglebultar, utan rep.

Vi erbjuder även en lämplig väska för vår precisionsutrustning.

Storlek ca. mm	Vikt ca. kg	Tilllåt. avvikelse för rätvinklighet grad 0 mm	Art.nr. grad 0	Tilllåt. avvikelse för rätvinklighet grad 00 mm	Art.nr. grad 00	Tilllåt. avvikelse för rätvinklighet grad 000 mm	Art.nr. grad 000
300 x 300 x 50	11	0,004	226-301	0,002	226-401	0,0010	226-501
400 x 400 x 60	24	0,006	226-302	0,003	226-402	0,0015	226-502
500 x 500 x 70	38	0,008	226-303	0,004	226-403	0,0020	226-503
600 x 600 x 80	70	0,010	226-304	0,005	226-404	0,0025	226-504
800 x 800 x 100	160	0,012	226-305	0,006	226-405	0,0030	226-505
1000 x 1000 x 160	420	0,014	226-306	0,007	226-406	0,0035	226-506

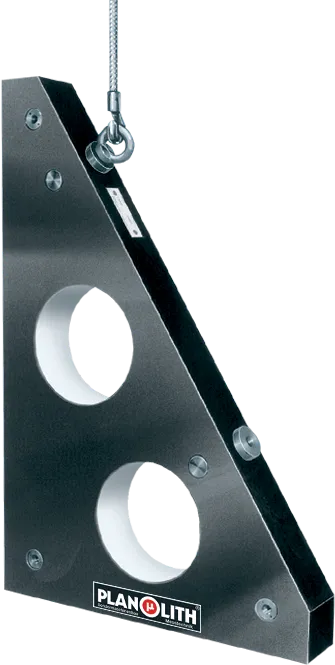

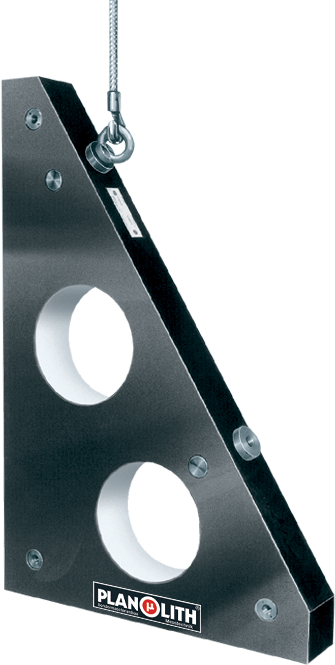

Inspektionsvinkel 90º (triangelformat)

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Vinkellighet enligt DIN 875.

Försedd med avlastningshål för att minska vikt och förbättra hanteringen. Med gängade insatser för montering i 2 plan.

I versionen "4-sidig precision" är rätvinkligheten på de plana sidorna dubbelt så hög som i tabell.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Sidlängd ca. mm	Tjocklek ca. mm	Tilllåt. avvikelse för rätvinklighet mm	Vikt ca. kg	Art.nr. 2-sidig noggrannhet	Art.nr. 4-sidig noggrannhet
800 x 600	100	0,0015	70	211-901	212-901
1000 x 600	100	0,0015	95	211-902	212-902
1200 x 800	140	0,0020	200	211-903	212-903
1500 x 1000	160	0,0025	350	211-904	212-904
2000 x 1200	180	0,0030	700	211-905	212-905

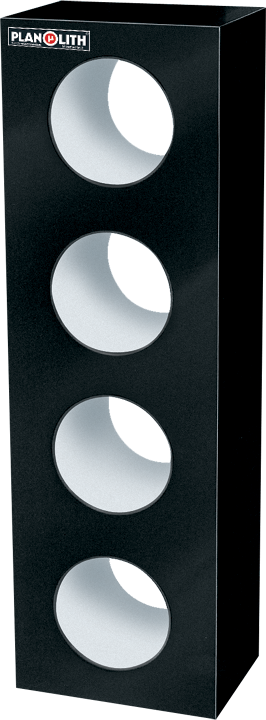

Inspektionsvinkel 90° (rektangulär, smal)

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Vinkellighet enligt DIN 875.

Försedd med avlastningshål för att minska vikt och förbättra hanteringen.

De 4 smala yttersidorna är bearbetade i rät vinkel och planparallella med varandra.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Höjd ca. mm	Tvärsnitt ca. mm	Tillåten avvikelse för rätvinklighet mm	Vikt ca. kg	Art.nr. 4-sidig noggrannhet
400	160 x 110	0,003	18	215-901
585	180 x 130	0,003	36	215-902
845	225 x 150	0,004	70	215-903
1100	300 x 180	0,005	140	215-904
1300	350 x 210	0,005	250	215-905
1650	400 x 250	0,006	450	215-906

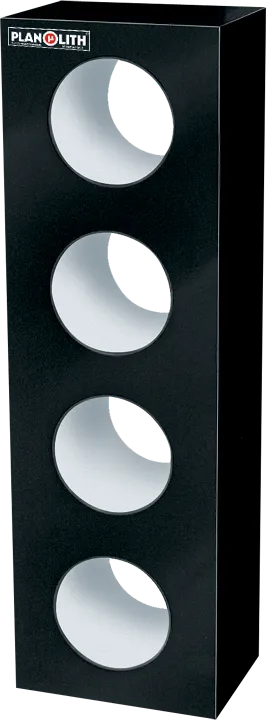

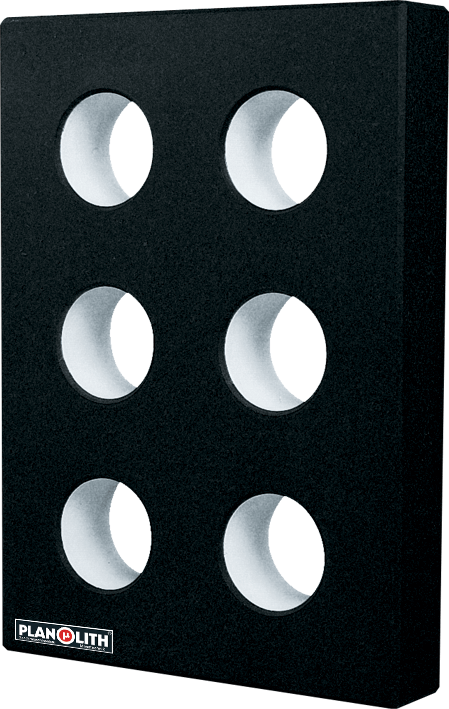

Inspektionsvinkel 90° (rektangulär, bred)

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Vinkellighet enligt DIN 875.

Försedd med avlastningshål för att minska vikt och förbättra hanteringen.

De fyra smala yttersidorna är bearbetade i rät vinkel och planparallella med varandra.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Storlek ca. mm	Vikt ca. kg	Tillåten avvikelse för rätvinklighet grad 0 mm	Art.nr. grad 0	Tillåten avvikelse för rätvinklighet grad 00 mm	Art.nr. grad 00	Tillåten avvikelse för rätvinklighet grad 000 mm	Art.nr. grad 000
350 x 250 x 50	11	0,004	216-301	0,002	216-401	0,001	216-501
600 x 400 x 60	35	0,004	216-302	0,002	216-402	0,001	216-502

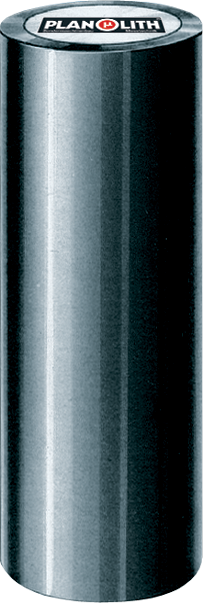

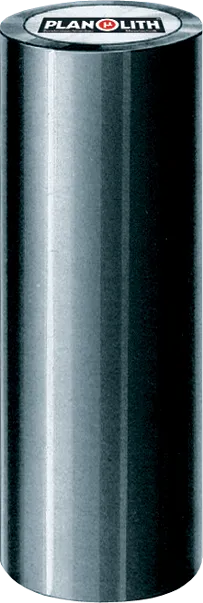

Precisionsmätcylinder av svart granit

Massiv, hård och slitstark.

I höjd 500 mm med handtag.

Höjd ca. mm	Diameter ca. mm	Tillåten avvikelse från stående nivå mm	Vikt ca. kg	Art.nr.
250	80	0,0015	4,0	200-902
360	100	0,0020	9,0	200-903
500	120	0,0030	17,0	200-904

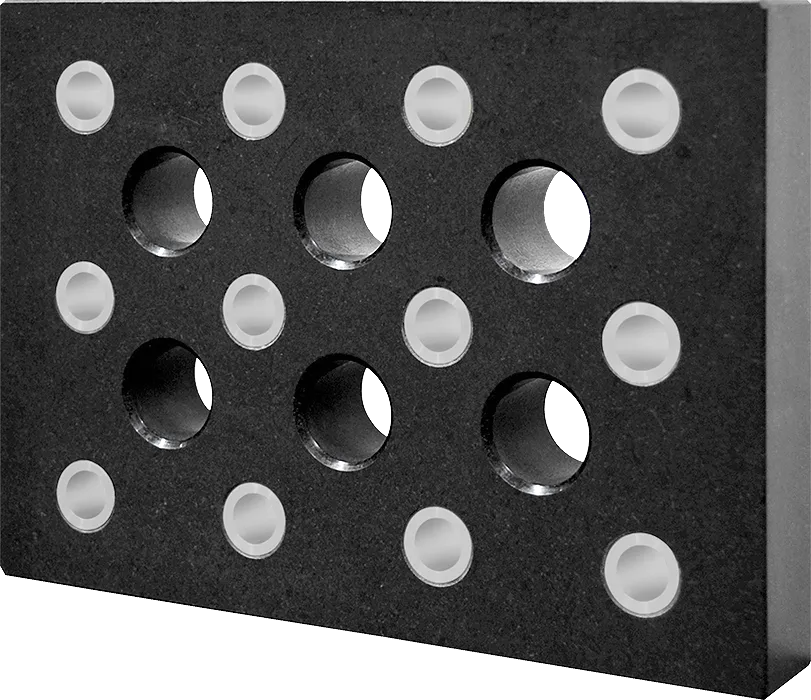

Axis-Inspect-Master 90°

Rektangulär, av svart granit, femsidig noggrannhet. För viktminskning och bättre hantering, bearbetad med reduktionshål. De fyra små yttre plana ytorna är bearbetade parallellt och rektangulära i förhållande till varandra.

Utrustad med tolv passande borrhål för snabbare och enklare undersökning av positioner.

Axis Inspect Master är ett mät- och inspektionsverktyg för CMM-drivna verktygsmaskiner och mätmaskiner. Det möjliggör en snabb och exakt analys av det faktiska tillståndet hos en viss maskin. De fastställda uppgifterna måste jämföras med givna krav värden för att fastställa det faktiska tillståndet. Beroende på maskinens utrustning kan detta göras automatiskt.

Det är mycket viktigt att kontrollera och kalibrera om en maskins positioner efter en krock på mycket kort tid. Detta kan spara värdefull tid och pengar genom att göra det onödigt att ringa en servicespecialist i vissa fall och minska maskinens stilleståndstid till ett minimum.

Femsidiga ytor och passande borrhål på Axis-Inspect-Master är konstruerade mycket noggrant. Detsamma gäller för hörnen på smala ytor. Av denna anledning kan önskade ytor ritas upp för mätning.

Detta gör Axis-Inspect-Master multifunktionell och ekonomisk inom många industriområden.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Storlek ca. mm	Vikt ca. kg	Tillåten avvikelse för rätvinklighet i mm	Planhet av små ytor i mm	Planhet av en stor yta i mm	Antal passningar	Art.nr.
350 x 250 x 50	15	0,002	0,002	0,01	12	216-801
600 x 400 x 50	32	0,002	0,002	0,01	12	216-802
800 x 600 x 70	90	0,002	0,002	0,01	12	216-803

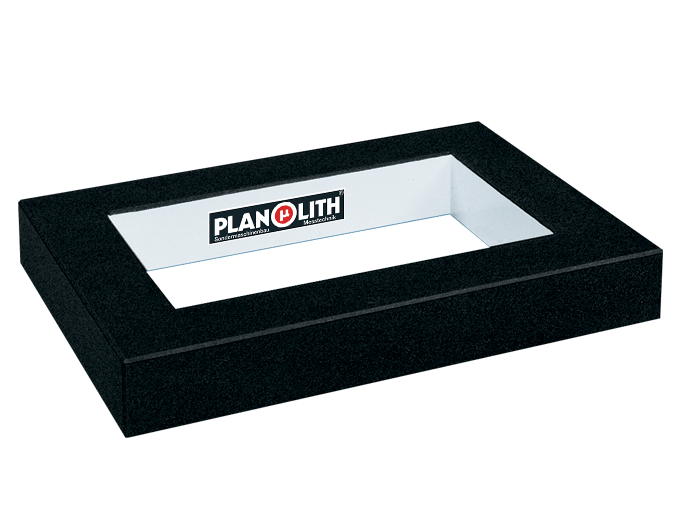

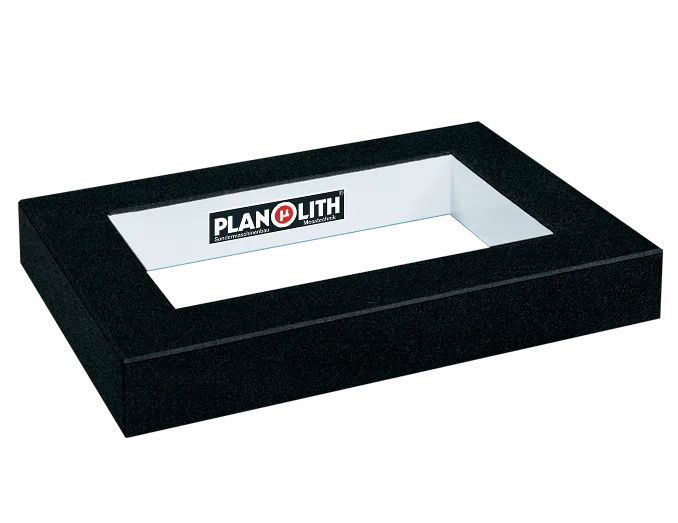

Test ram 90º

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Vinkellighet enligt DIN 875.

Stor viktminskning och bättre hantering tack vare centralt urtag.

De fyra smala yttersidorna är bearbetade i rät vinkel och planparallella med varandra.

Finns upp till storlek 2000 x 1500 mm.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Storlek ca. mm	Vikt ca. kg	Tillåten avvikelse för rätvinklighet grad 0 mm	Art.nr. grad 0	Tillåten avvikelse för rätvinklighet grad 00 mm	Art.nr. grad 00	Tillåten avvikelse för rätvinklighet grad 000 mm	Art.nr. grad 000
350 x 250 x 50	8	0,004	217-301	0,002	217-401	0,0010	217-501
600 x 400 x 60	20	0,004	217-302	0,002	217-402	0,0010	217-502
800 x 600 x 90	80	0,006	217-303	0,003	217-403	0,0015	217-503

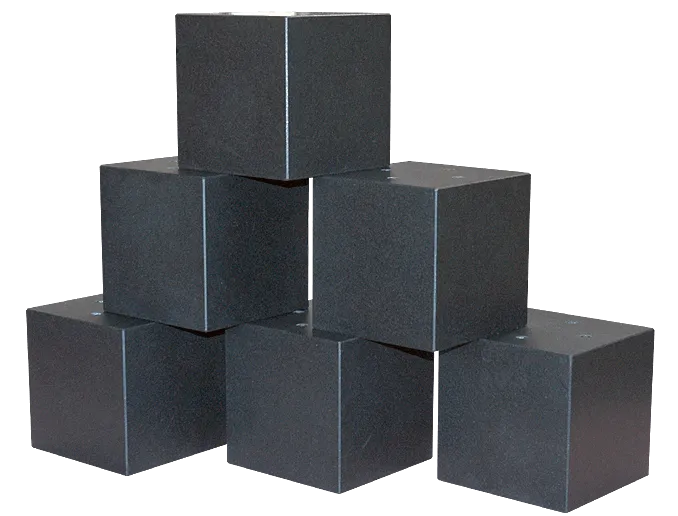

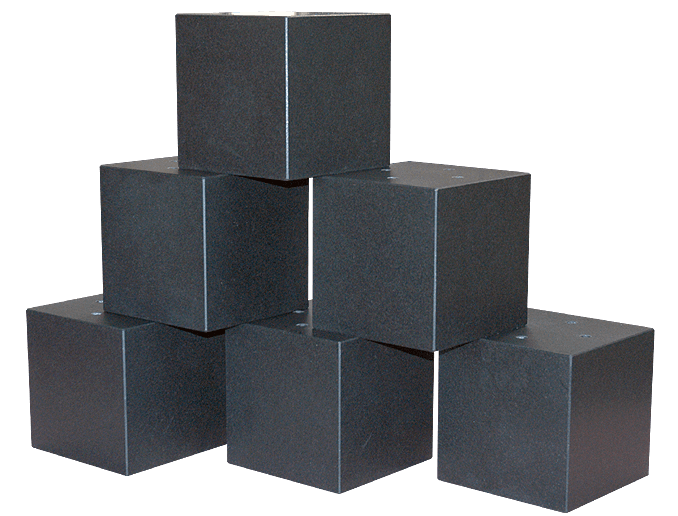

Kalibreringskub 90°

Solid och slitstark. Noggrannhet i yta, rätvinklighet och parallellitet se tabell. Från en kantlängd på 400 mm utrustad med två ringbultar för transport, leverans utan remmar.

Andra mått på begäran.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Kantlängd ca. mm	Vikt ca. kg	Noggrannhet grad 00 mm	Art.nr. grad 00	Noggrannhet grad 000 mm	Art.nr. grad 000
150	10	0,0015	218-401	0,0010	218-501
200	23	0,0015	218-402	0,0010	218-502
300	78	0,0020	218-403	0,0010	218-503
400	185	0,0030	218-404	0,0015	218-504
500	360	0,0040	218-405	0,0020	218-505
750	1220	0,0060	218-406	0,0030	218-506
1000	2900	0,0070	218-407	0,0035	218-507

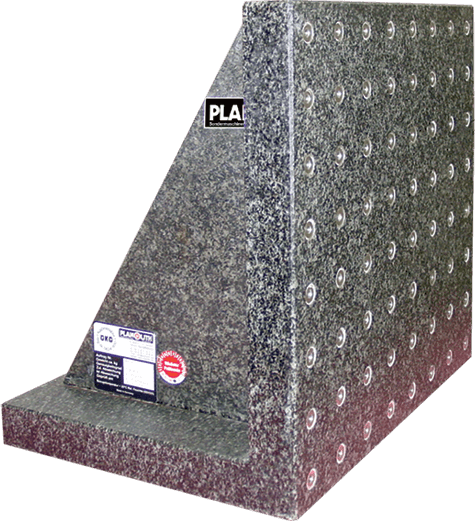

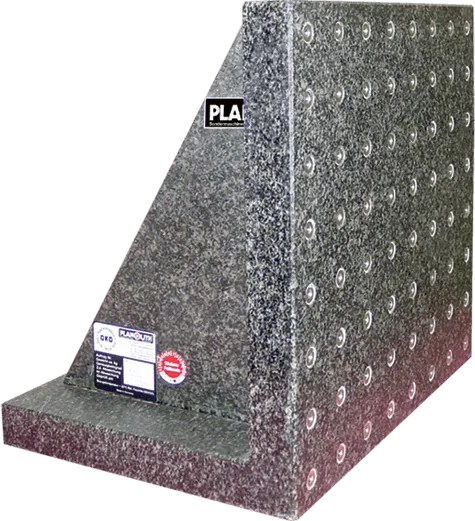

Precisionsvinkelplatta 90°

Solid och slitstark. Noggrannhet i yta och rätvinklighet 0,002 mm.

Utrustad med 64 stängda insatsmuttrar M 6 för fastspänning.

Andra dimensioner på begäran.

Storlek ca. mm	Vikt ca. kg	Art.nr.
400 x 400 x 300	46	220-900

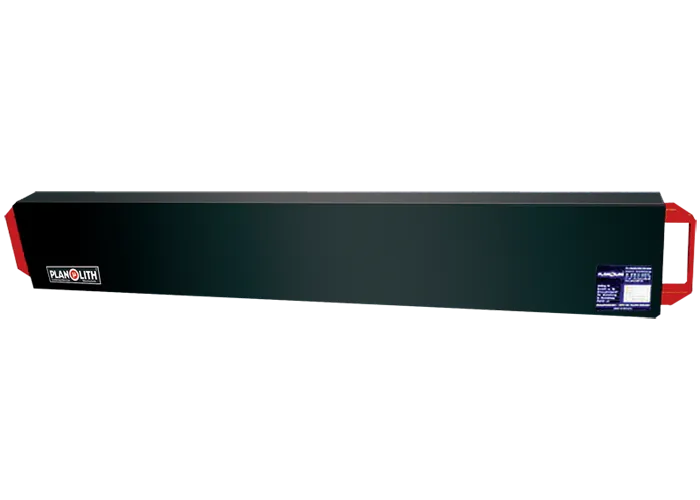

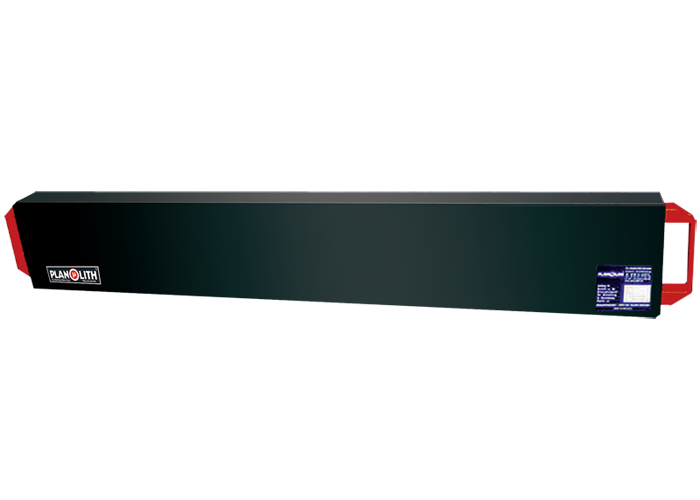

Mätbom

Hård och slitstark, böjtålig. De två små ytorna bearbetas jämnt och parallellt mot varandra. Från storleken 750 mm med handtag på båda sidor. Fyrsidig noggrannhet på begäran.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Storlek ca. mm	Vikt ca. kg	Noggrannhet grad 0 mm	Art.nr. grad 0	Noggrannhet grad 00 mm	Art.nr. grad 00
500 x 45 x 90	6	0,003	225-301	0,0015	225-401
750 x 50 x 140	16	0,004	225-302	0,0020	225-402
1000 x 56 x 160	26	0,005	225-303	0,0020	225-403
1250 x 60 x 190	42	0,006	225-304	0,0030	225-404
1500 x 70 x 220	69	0,006	225-305	0,0030	225-405
1750 x 75 x 235	97	0,007	225-306	0,0035	225-406
2000 x 80 x 250	120	0,007	225-307	0,0035	225-407
2500 x 90 x 280	190	0,008	225-308	0,0040	225-408
3000 x 100 x 300	275	0,010	225-309	0,0050	225-409

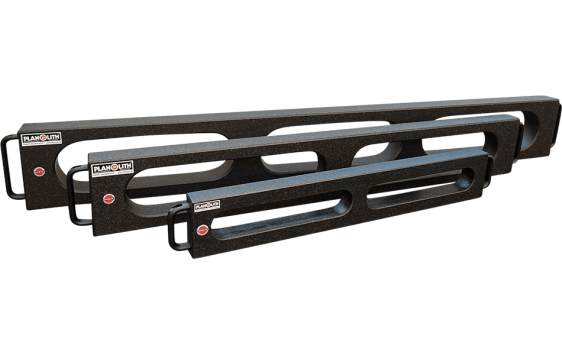

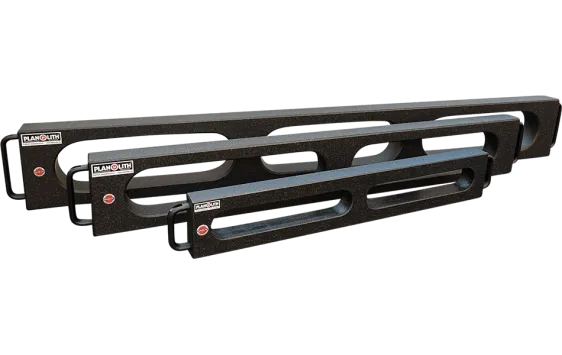

Mätbom lättvikt

Hård och slitstark, böjtålig. Urfräst inuti för viktminskning och snabbare temperaturbehandling.

De två små ytorna är jämna och parallella mot varandra. Med handtag på båda sidor.

Noggrannhet på fyra sidor på begäran.

Vi erbjuder även en lämplig väska för vår precisionsmätningsutrustning.

Storlek ca. mm	Vikt ca. kg	Noggrannhet grad 0 mm	Art.nr. grad 0	Noggrannhet grad 00 mm	Art.nr. grad 00
1000 x 56 x 160	19	0,005	610-303	0,0020	610-403
1250 x 60 x 190	26	0,006	610-304	0,0030	610-404
1500 x 70 x 220	36	0,006	610-305	0,0030	610-405
1750 x 75 x 235	53	0,007	610-306	0,0035	610-406
2000 x 80 x 250	74	0,007	610-307	0,0035	610-407

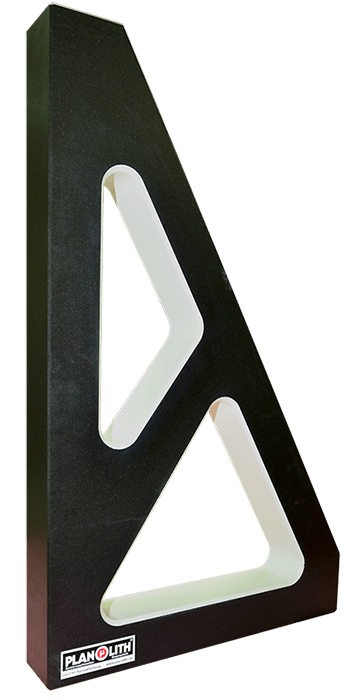

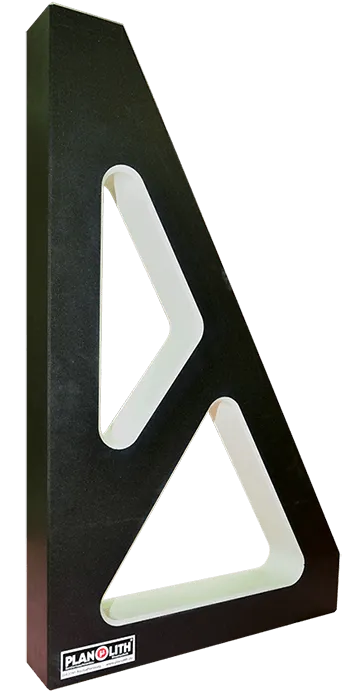

Inspektionsvinkel 90° (triangelformat, lättvikt)

Hård och slitstark.
Ytnoggrannhet enligt DIN 876.
Rätvinklighet enligt DIN 875.

Vi erbjuder även en lämplig väska för vår precisionsmätutrustning.

Sidlängd ca. mm	Tjocklek ca. mm	Tillåten avvikelse för rätvinklighet mm	Vikt ca. kg	Art.nr.
500 x 300	60	0,004	12	630-904
600 x 400	70	0,005	19	630-905
800 x 500	80	0,006	41	630-906
1000 x 600	100	0,008	65	630-907
