Halo CMM

Halo CMM en koordinatmätmaskin som ger mycket för pengarna med samma bas som Horizon vår noggrannaste mätmaskin.

Halo använder bälte för sin drivning i axlarna X-Y-Z , Halo CMM är en mätmaskin i standard storlek som fungerar både i mätrummet såväl som på produktionsgolvet.

Kvalitetssäkring i fokus

Hög Prestanda, Hög Noggrannhet

Halo CMM är en mätmaskin vars design ger snabbhet och en mätosäkerhet som startar på 2,1µm, idealisk för triggande mätspets såväl som taktil skanning.

Oslagbar Tillförlitlighet

Bältstyrningen på mätmaskinen Halo har designats med fokus på en mjuk gång och robust tillförlitlighet vilket ger en välbalanserad maskin till ett riktigt bra pris.

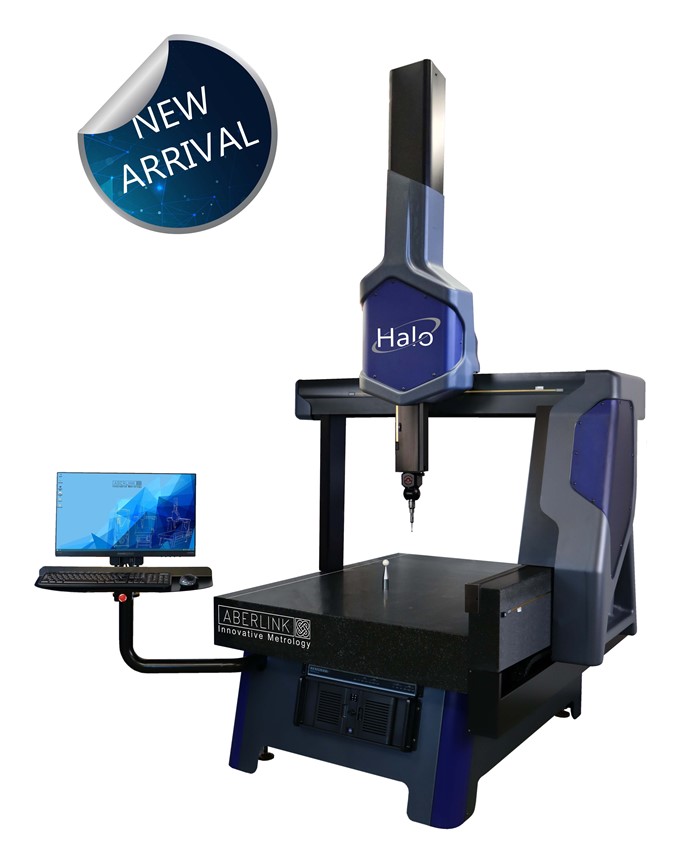

halo-cnc-cmm
  • Solit granitbord som klarar hög belastning
  • Hög precision med en av marknadens främsta kompenseringsmallar "error map"
    som tas fram med avancerad laser
  • Mjuk styrning idealisk för taktil skanning
  • Aberlink's innovativa och användarvänliga mjukvara Aberlink 3D
  • Kortaste inlärningssteget av all liknande system - rek. 1 dags utbildning.
  • Halo finns i fyra olika storlekar att välja mellan
  • Lämplig för att användas i produktionsmiljö
  • Industriell Joystick levereras som standard
  • Kostnadsfri växelrack i samband med uppgradering av mäthuvud
  • Aberlink 3D Mjukvara
  • Windows kontroller
  • Stålstativ med fixerad arm för bildskärm eller valbart kontroller kabinett
  • Renishaw TP8 manuellt indexerat mäthuvud med integrerad mätspets
  • Aberlink mätspetskit
  • Aberlink referens Ø19mm sfär CMM kalibreringskit för mätspets
  • 12 månaders garanti
  • Fria uppdateringar av mjukvaran
  • Automation Interface Enhet
  • CCD Kamera System
  • Parallellt Strukturerad Underbelysning (för kameran)
  • Automatisk Temperatur Kompensering
  • Fixturkit
  • CAD Comparison - modul mjukvara
  • CAD Programming - modul mjukvara
  • Extra bildskärm , (Rek. om man har CAD Modul)
  • RTP20
  • PH10T (w/TP20, TP200)
  • PH10M (w/SP25)
  • PH6M (w/SP25)

Halo kan utrustas med alla taktilt triggande mätspetssystem och mäthuvuden från Renishaw.

Mätområde - Halo Standard

X 800
Y 1000, 1600
Z 600

Maskinens Storlek - Halo Standard

X 1403
Y 1530, 2130
Z 2503

Mätområde - Halo Large

X 1000
Y 1200, 2000
Z 800

Maskinens Storlek - Halo Large

X 1603
Y 1830, 2630
Z 2987, 3037

Styrning

CNC

Design

Portalmätmaskin

Lämplig för

Produktion och Mätrumsmiljö

Drivning

Bältdriven

Volymetrisk Mätosäkerhet

TP20
(2.1 + L/250)µm

TP200
(2.0 + L/250)µm

SP25M
(1.8 + L/250)µm

Upplösning

0,1µm

Optimal Temperatur

18-22°C

Operativ Temperatur

5 - 45°C

Planskiva

Solid Granit

Belastning Planskiva

1000kg

Max Hastighet

1000mm/s

Max Acceleration

1000mm/sec²

Tryckluft Nödvändig

Ja

Luftförbrukning

100 l/min (3.53 cfm)

Specificerad Tryckluft

7 bar (100 psi)

Support Aberlink Kamera

Ja
