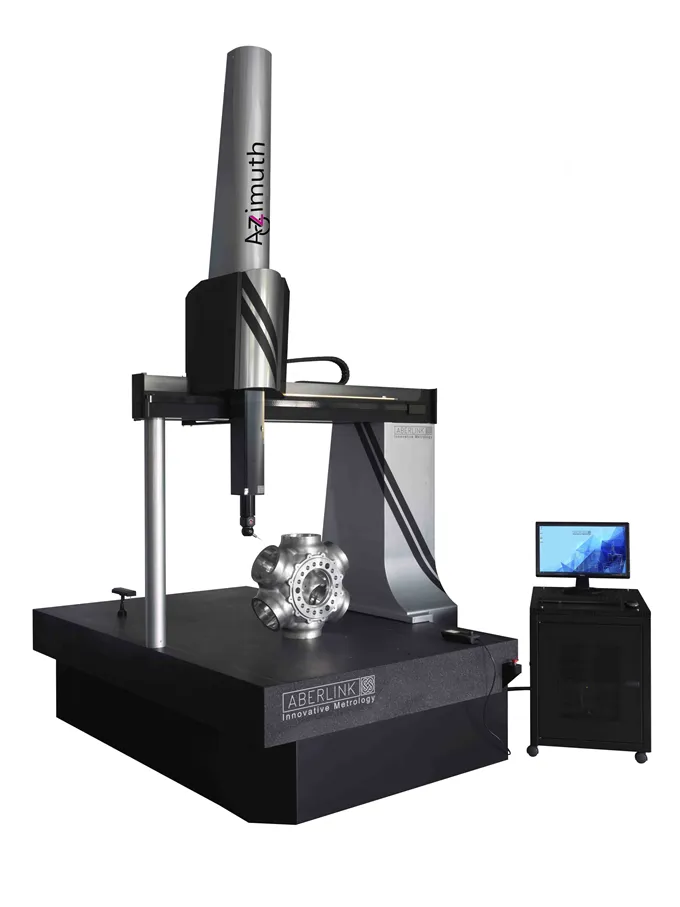

Azimuth CMM

Azimuth CMM är inte bara Aberlink:s största i deras produktutbud men även ett bevis på 20 års erfarenhet med innovativ design av koordinatmätmaskiner.

Att konstruera en stor mätmaskin är inte så enkelt som att skala upp en mindre modell. Stabilitet i konstruktionen är kritisk, men även vikten måste minimeras.

Storlek har betydelse

Prestanda och Volym

Den innovativa portaldesignen på Azimuth har en struktur i aluminium "honeycomb" vilket ger en låg vikt med hög stabilitet, denna design har länge använts i konstruktionen av formel 1 bilar. Designen ger Azimuth en precision och hastighet som är ovanlig för en maskin i denna storlek och pris. Bältdrivning är en beprövad lösning som säkerställer enkelhet och låga service kostnader.

Tunga Laster

En stor mätmaskin måste vara säkrad för tunga laster och detta är också ett område där Aberlink har tillämpat ett innovativt perspektiv. Istället för att enkelt välja tjockare granit bas vilket drastiskt ökar kostnaden och vikt så har man konstuerat en stöd ram för granitskivan. Denna stödram gör att maskinen kan belastas med 6 tons belastning som via stativet förs till golvet utan påverkan på mätningen.




Azimuth
  • Isolering av motorernas värmeutväxling
  • Hög precision med en av marknadens främsta kompenseringsmallar
    "error map" som tas fram med avancerad laser
  • Aberlinks innovativa användarvänliga mjukvara Aberlink 3D
  • Kortaste inlärningssteget av all liknande system - rek. 1 dags utbildning.
  • Azimuth finns i två olika storlekar att välja mellan
  • Lämplig för mätrumsmiljö
  • Industrial joystick levereras som standard
  • Aberlink 3D Mjukvara
  • Windows kontroller
  • Stålstativ med fixerad arm för bildskärm eller valbart kontroller kabinett
  • Renishaw TP8 manuellt indexerat mäthuvud med integrerad mätspets
  • Aberlink mätspetskit
  • Aberlink referens Ø19mm sfär CMM kalibreringskit för mätspets
  • 12 månaders garanti
  • Fria uppdateringar av mjukvaran
  • Automation Interface Enhet
  • CCD Kamera System
  • Parallellt Strukturerad Underbelysning (för kameran)
  • Automatisk Temperatur Kompensering
  • Fixturkit
  • CAD Comparison - modul mjukvara
  • CAD Programming - modul mjukvara
  • Extra bildskärm , (Rek. om man har CAD Modul)
  • RTP20
  • PH10T (w/TP20, TP200)
  • PH10M (w/SP25)
  • PH6M (w/SP25)

Azimuth kan utrustas med alla taktilt triggande mätspetssystem
och mäthuvuden från Renishaw.

Mätområde - Azimuth

X 1200
Y 2000, 3000
Z 1000

Maskinens Storlek - Azimuth

X 1940
Y 3000, 4000
Z 3595

Styrning

CNC

Design

Portalmätmaskin

Lämplig för

Mätrumsmiljö

Drivning

Bältdriven

Volymetrisk Mätosäkerhet

TP20
(2.9 + L/250)µm

TP200
(2.8 + L/250)µm

SP25M
(2.6 + L/250)µm

Upplösning

0,1µm

Optimal Temperatur

18-22°C

Operativ Temperatur

5 - 45°C

Planskiva

Solid Granit

Belastning Planskiva

1500kg (6000kg med belastningram)

Max Hastighet

600mm/s

Max Acceleration

600mm/sec²

Tryckluft Nödvändig

Ja

Luftförbrukning

100 l/min (3.53 cfm)

Specificerad Tryckluft

7 bar (100 psi)

Aberlink Camera Support

Ja

Har du frågor?

Kontakta Nyli-teamet för att hitta rätt produkt för dig!

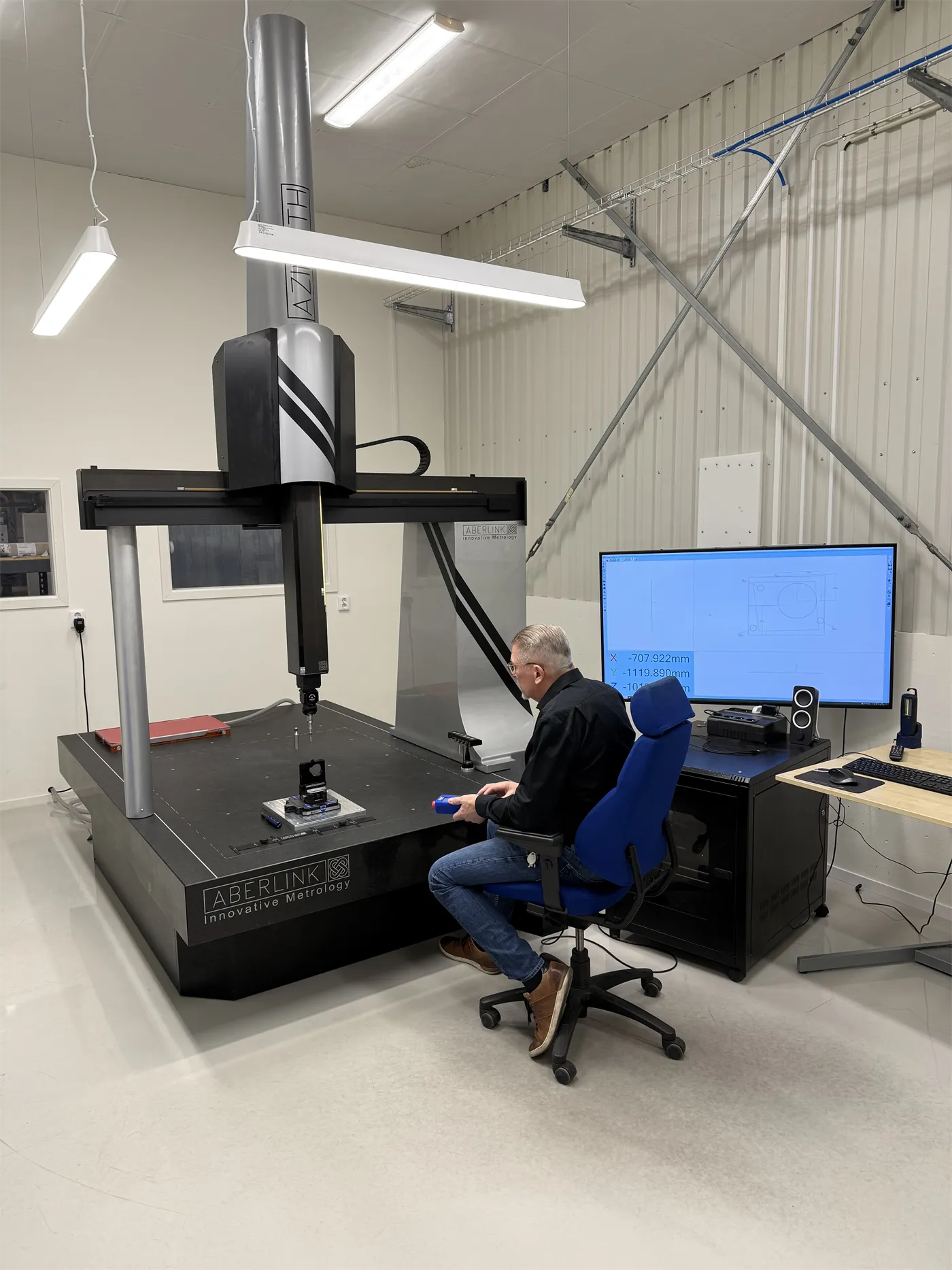

NPG:s Azimuth

NPG Azimuth

Nordic Polytech Group, är Nordens ledande leverantör av CNC-bearbetade hightech-komponenter i plast. Med hög teknisk kompetens, modern maskinpark och en stor dos problemlösarglädje och framsynthet levererar NPG trygg kvalitet till kunder med högt ställda krav.

"Vi införskaffade Azimuth för att kunna hantera våra största produkter.
Azimuth har en mycket mer användarvänlig mjukvara jämfört med andra alternativ

vi tittat på vilket innebär en betydligt snabbare process för oss att skapa mätprogram.

Vi är även nöjda med NYLI som leverantör de då framförallt håller en hög tillgänglighet på supporten."

Ronny Thell - Kvalitetsansvarig NPG



Azimuth Produktfilm
