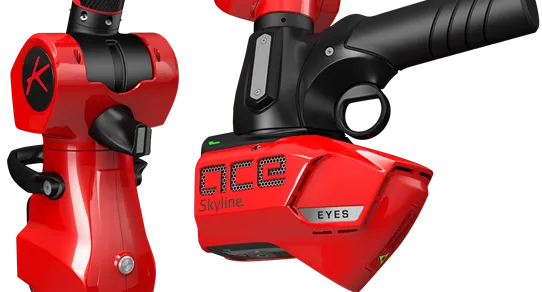

Kreon Skyline

Optimerad för att användas med Kreon Ace och Onyx armar som ger ett självklart val för skanning med ergonomi och precision i fokus.

Alla Kreons laserskanners är validerade enligt ISO 10360-8 vilket ger en trygghet
i precision och spårbarhet i mätresultaten.

En skanner alla former och material

Kreon Skyline:s innovativa egenskaper gör att man enkelt kan skanna allt från blankt svart, metall och kolfiber med hög precision. Skyline:s höga upplösning fångar små detaljer & avvikelser som kan vara svårt att upptäcka med andra metoder för kontrollmätning.

Varför laserskanna?

Hastighet:
Kreon 3D skanners kan snabbt fånga geometrisk data av ett objekt, vilket ger en effektiv kvalitetskontroll av tillverkningsprocessen.

Hög precision och upplösning:
Med hög upplösning kan Kreons 3D skanners fånga fina detaljer med hög precision vilket ger en digital 3D kopia av det inskannade objektet. Det är väldigt vanligt att använda 3D skanners i återskapande av ritningar på gamla verktyg "Reverse Engineering".

Beröringsfri mätning:
Laserskanning gör att vi kan kvalitetssäkra objekten utan att fysiskt röra dem vilket är nödvändigt för ömtåliga och flexibla objekt. Detta reducerar risken för skada eller deformation av objektet under mätning.

Fånga komplex geometri:
Skanning kan fånga in geometrisk data över komplexa former såsom konturer, kurvor, radier och fri form. Att få ut en jämförelse mot CAD på komplexa former utan en 3D scanner tar oftast sådan tid att det blir ekonomiskt olönsamt.

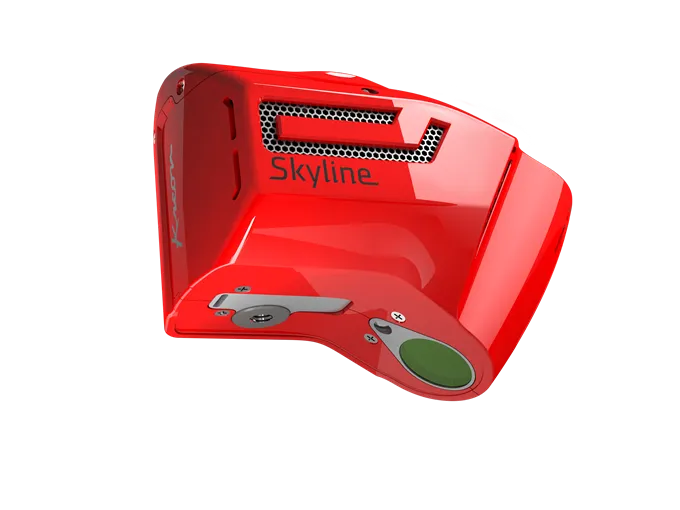

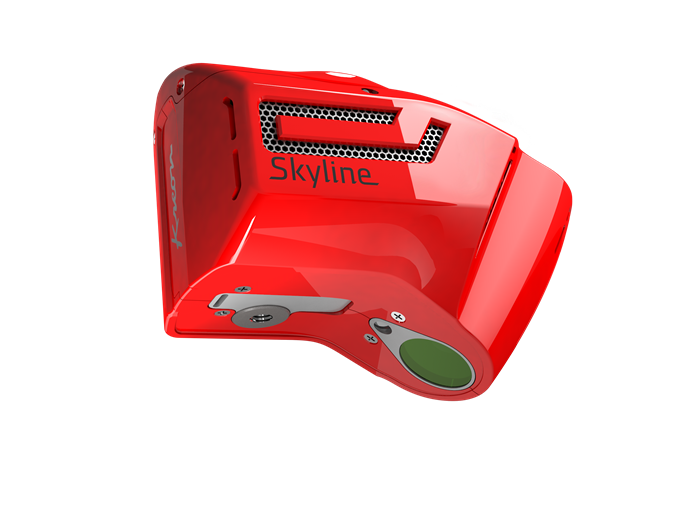

Skyline-Open-Neutre

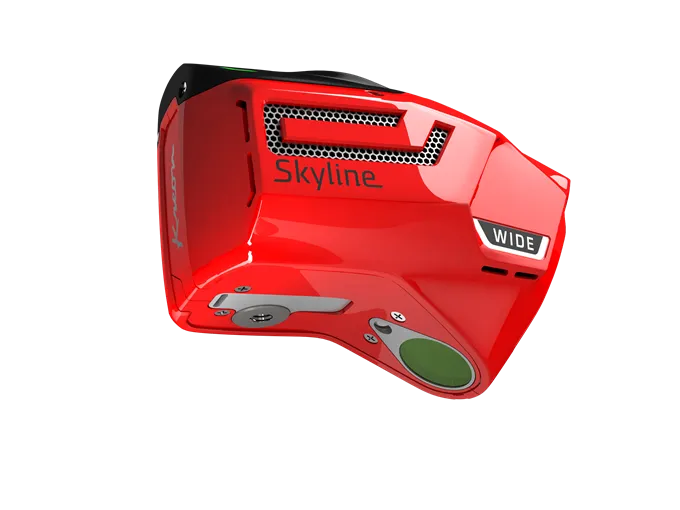

Skyline-Wide-Neutre

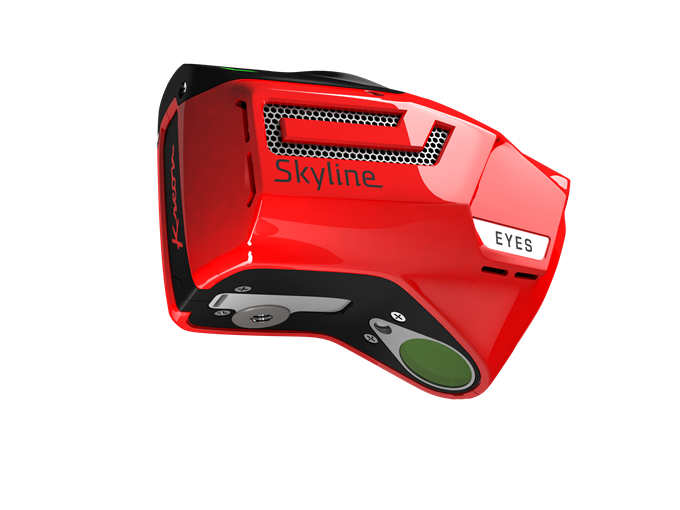

Skyline-Eyes-Neutre

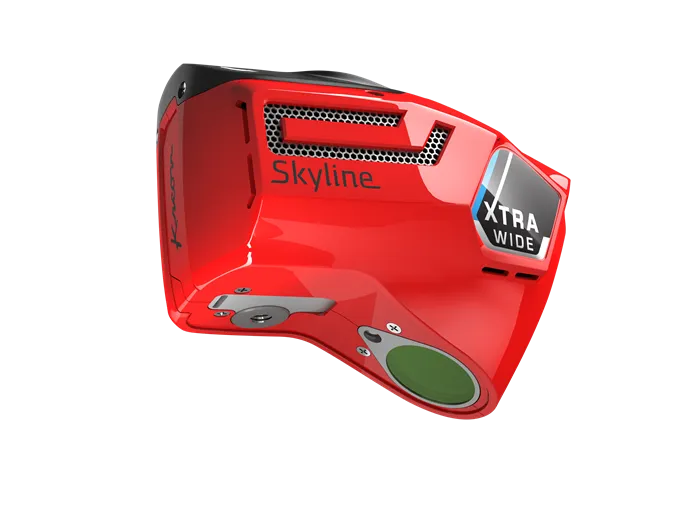

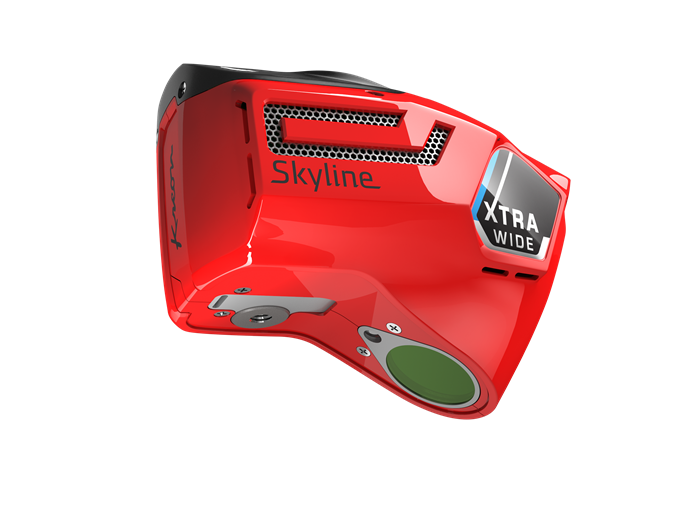

Skyline-Xtra-Wide

Har du frågor?

Kontakta Nyli-teamet för att hitta rätt produkt för dig!

Specifikation - Mätosäkerhet

  • 600 000 mätpunkter / sekund
  • 300hz i frekvens med 2000 mätpunkter / laserlinje
  • Upp till 300mm laserbredd
  • Blå laser som klarar skanna reflektiva såväl som absorberande material
  • Temperatur kompensering
  • Kompatibel med mätarm Kreon Ace och Kreon Onyx
  • Kompatibel med mjukvaror som Polyworks, Metrologic och Kreon Zenith



Skyline
Eyes
Skyline
Wide
Skyline
Xtra Wide
Skyline
Open
Max Skanning Speed
600000 pts/sec600000 pts/sec600000 pts/sec600000 pts/sec
MPE (P[Size.Sph.All:Tr:ODS])
(2σ) *¹
15µ
28µ
15µ
MPL (P[Form.Sph.D95%:Tr:ODS])
(2σ) *²
15µ
17µ
31µ
20µ
MPL (P[Form.Pla.D95%:Tr:ODS])
(2σ) *³
18µ
22µ
36µ
25µ
Max laser line width
100 mm
200 mm
300 mm
100 mm
Max frequency
300 Hz
300 Hz
300 Hz
200 Hz
Laser line color
2M Blue
2M Blue
Blue
2M Blue
Line resolution
25µ
50µ
60µ
85µ
Stand-off distance
90 mm
85 mm
100 mm
85 mm
Field of view
80 mm
110 mm
135 mm
110 mm
LED indicators
Yes
Yes
Yes
No
Temperature compensation
Yes
Yes
Yes
No

Produktfilmer

Relaterade produkter

Ace7axes-palpeur

Kreon Ace Arm

Kreon Ace är en portabel mätarm som flexibelt löser inspektion och kvalitetskontroll av industriellt tillverkade komponenter, oavsett form, storlek, laserskanning...

  • Ergonomisk Stabilitet
  • Användarvänlig
  • Portabel Mätinstrument
Gå till produkt
Onyx-7axes-Wide

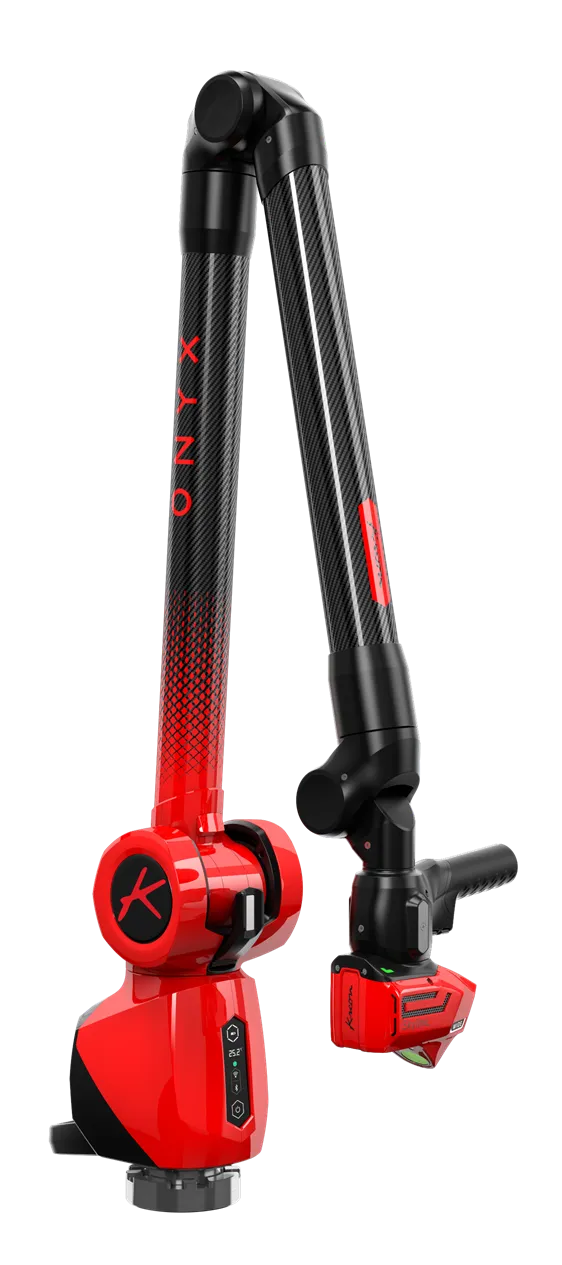

Kreon Onyx Arm
