GeoOrdinate

GeoOrdinate har utformats speciellt för inspektion av stora och tunga komponenter och är fullt kompatibel med alla verkstadsmiljöer.

Högprecisions rotationsbord för inspektion av stora och tunga detaljer.

Metrologiprecision i produktionsmiljö

GeoOrdinate är utvecklad för noggrann inspektion av stora och tunga detaljer direkt i produktionsmiljö. Systemet kombinerar rejäl konstruktion med metrologiprecision och gör det möjligt att utföra avancerad geometrikontroll och vinkelpositionering med samma noggrannhet som i ett metrologilaboratorium.

Kraftfull drivning och exakt positionering

Rotationsbordet är utrustat med en ArcMotion kraftdriven axel och ett backlash-fritt drivsystem som säkerställer jämn och exakt rotation. Med en vinkelprecision på upp till 2 bågsekunder kan GeoOrdinate användas för avancerade mät- och testapplikationer där stabil positionering och repeterbarhet är avgörande.

Konstruerad för mycket stora detaljer

GeoOrdinate finns i flera storlekar från Ø400 mm upp till Ø1500 mm och klarar laster upp till 7 000 kg. Den höga lastkapaciteten och den stabila konstruktionen gör systemet idealiskt för inspektion av stora industrikomponenter inom exempelvis energi-, flyg- och tillverkningsindustrin, där både precision och kapacitet är avgörande.

ArcMotion kraftdriven axel
Storlekar Ø400 mm, Ø600 mm, Ø800 mm, Ø1000 mm och Ø1500 mm
Lastkapacitet upp till 7 000 kg
Drivning utan glapp
Vinkelnoggrannhet 2 bågsekunder

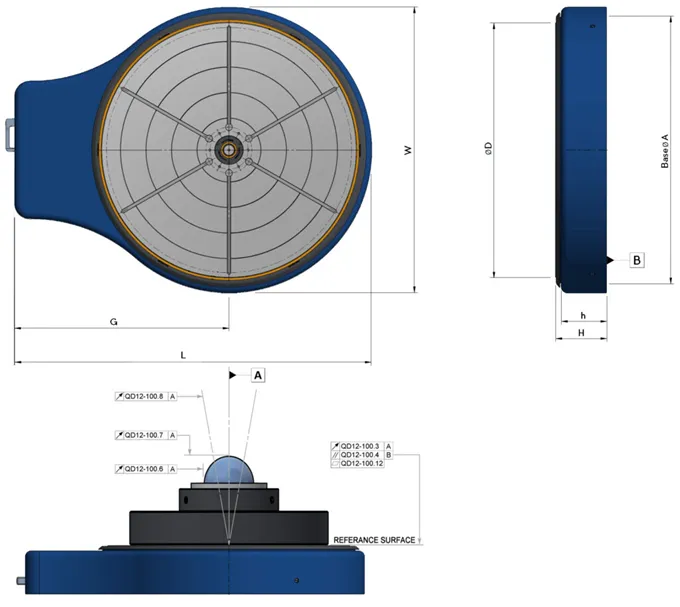

	Dimensions
	ØA	ØD	G	H	h	L	P	W
Units	MM
GeoOrdinate 400	480	400	500	150	130	760	370	520
GeoOrdinate 600	680	600	640	160	140	1000	540	720
GeoOrdinate 800	880	800	740	160	140	1200		920
GeoOrdinate 1000	1080	1000	880	200	180	1400		1120
GeoOrdinate 1500	1580	1500	1090	200	180	1900	540	1620
Flexible Tooling Interface	HSK, Lang, Schunk, Gewefa (other options available on request)

GeoOrdinate SPEC
	Technical Data	RPI QD Number	Units	400	600	800	1000	1500
Accuracy	Angular Positioning Accuracy*	QD12-100.5	Arc Seconds	2
Precision	Radial Error Motion	QD12-100.6	µm	0.5
	Axial Error Motion	QD12-100.7	µm	0.5
	Tilt Error Motion	QD12-100.8	Arc Seconds	+/- 0.5
	Concentricity of Centre Bore	QD12-100.9	µm	2.5
	Total Face Runout (Table Top)	QD12-100.3	µm				10
	Flatness (Table Top)	QD12-100.12	µm	5		8		12
	Parallelism (Table Top)	QD12-100.4	µm					15
Drive assembly	Load Capacity		kgs	1000	1700	3000	5000	7000
	Maximum Continuous Torque		Nm	23	33	43	53	73
	Maximum Polar Inertia	N/A	Kgm²	20	65	205	440	2000
	Maximum Tilt Moment		Nm	550	1500	4000	7000	10000
	Maximum rpm		rpm	5	5	4	3	2
	Weight		kgs	135	310	530	970	2010
QD56-11-B		Additional information available on request
