Koordinatmätmaskin för industriell mätning
En koordinatmätmaskin används för att mäta dimensioner, geometrier och positioner på komponenter med hög precision. Maskinen registrerar koordinater i tre dimensioner och gör det möjligt att analysera hur väl en detalj överensstämmer med en ritning eller CAD modell.
Koordinatmätmaskiner används i många typer av industrier där det finns krav på kontroll av toleranser, form och position. Genom att registrera mätpunkter på detaljens yta kan maskinen beräkna geometrier och jämföra resultatet mot ritningsunderlag. Mätning används ofta för kvalitetskontroll som säkerställer att komponenter uppfyller de krav som ställs i tillverkningen.
Vad är en koordinatmätmaskin ?
En koordinatmätmaskin är en typ av industriell mätmaskin som mäter komponenter genom att registrera punkter i ett tredimensionellt koordinatsystem. När flera punkter samlas in kan systemet beräkna geometrier som plan, linje, cirklar, cylindrar, koner, konturer, ytform och vinklar.

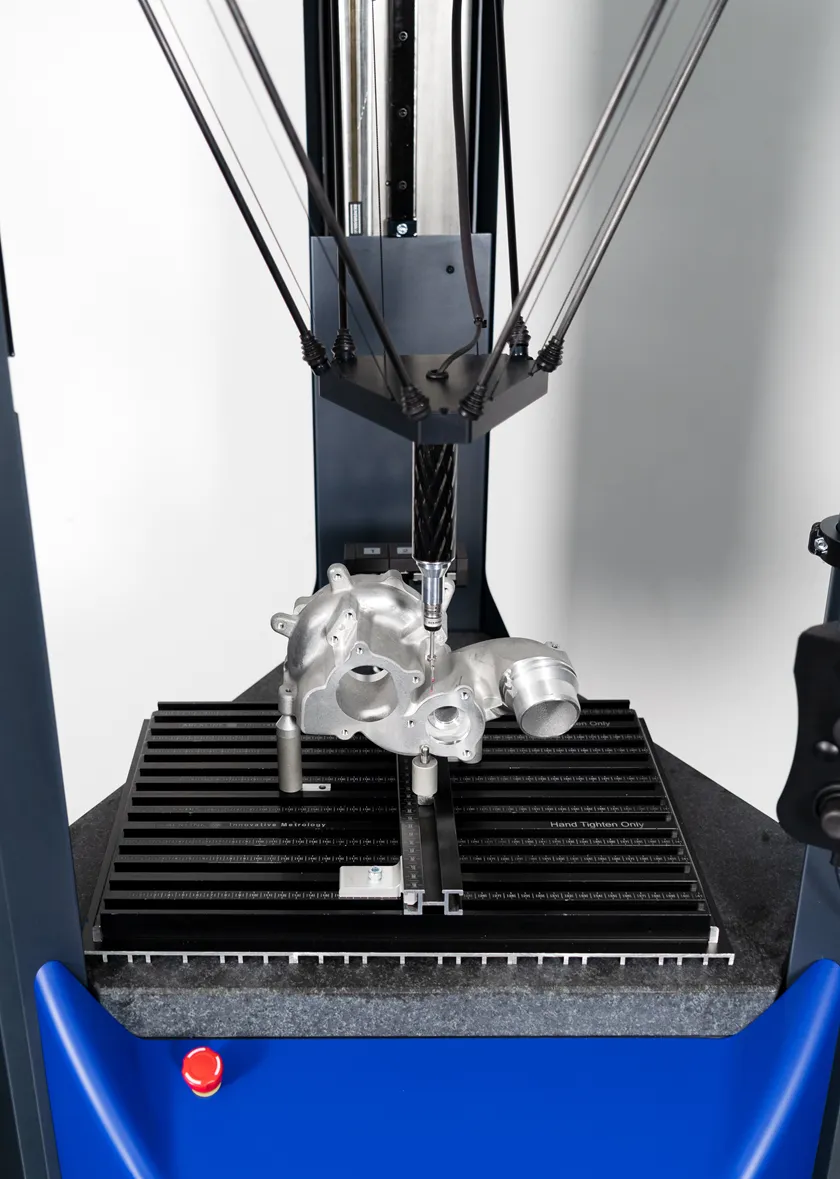

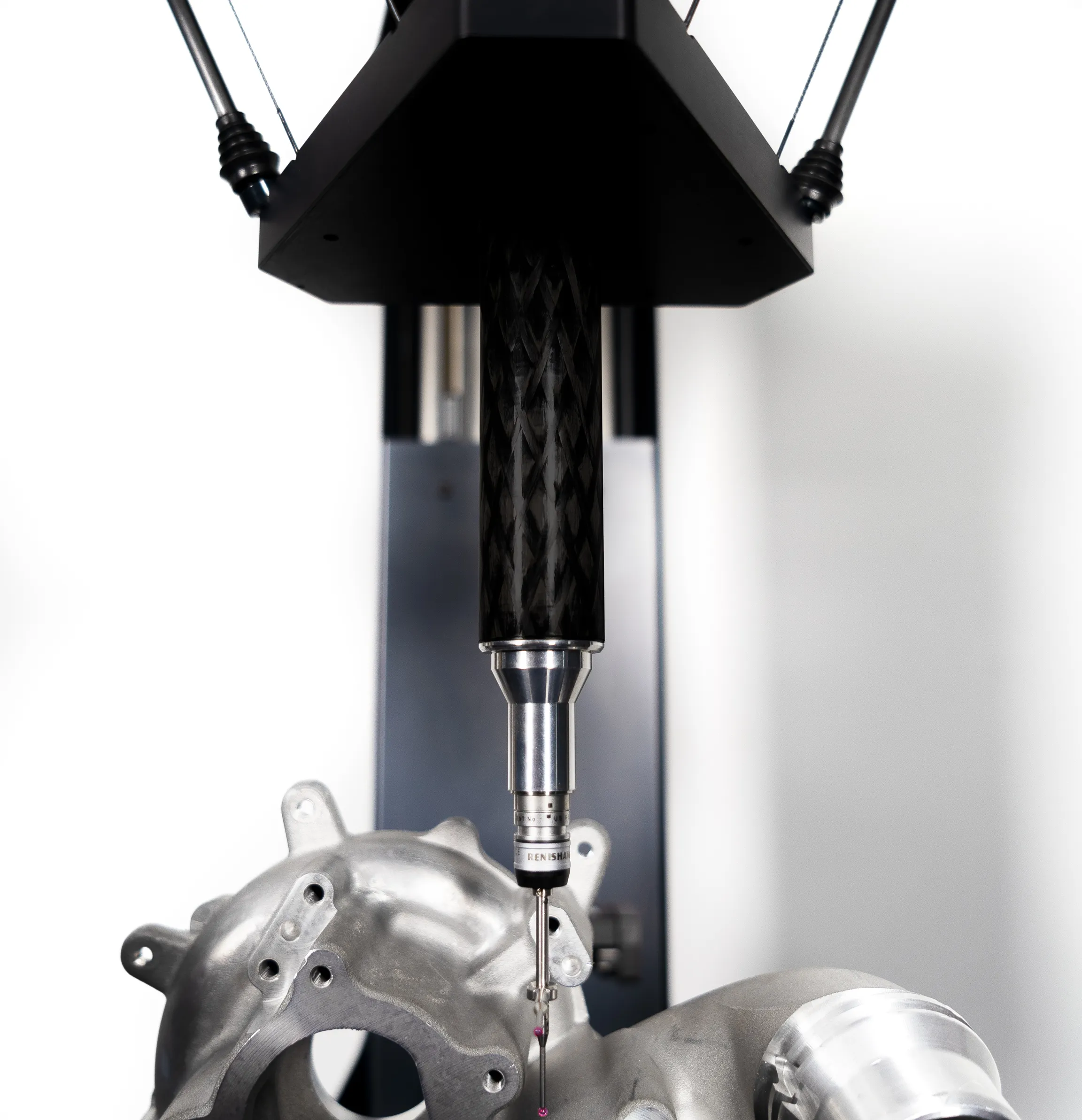

Mätningen sker ofta med en taktil mätspets som rör vid detaljens yta och registrerar positionen. I vissa fall används även ett skannande mäthuvud för att samla in en större mängd mätpunkter på en yta.
Koordinatmätmaskiner kan vara manuella eller CNC styrda. Många moderna koordinatmätmaskiner är också konstruerade för att vara kompakta nog att placeras nära produktionen. Manuella maskiner används ofta vid enstaka mätningar eller i mindre serier, medan CNC styrda system används när samma komponent ska mätas upprepade gånger i produktion.
Koordinatmätmaskin i produktion och mätlabb
Koordinatmätmaskiner används både i dedikerade mätlabb och direkt i produktionsmiljöer. I många fabriker placeras maskiner nära bearbetningsmaskiner för att snabbt kunna kontrollera komponenter under tillverkningen.
Genom att mäta detaljer löpande under produktionen kan avvikelser upptäckas tidigt. Det gör det möjligt att korrigera processer innan felaktiga komponenter fortsätter vidare i tillverkningskedjan.
Hos NYLI erbjuder vi koordinatmätmaskiner från Aberlink som kan användas både i mätlabb och direkt i produktionen beroende på hur mätningen ska genomföras.
Koordinatmätmaskin och andra mätmetoder
Koordinatmätmaskiner används ofta tillsammans med andra typer av mätutrustning beroende på komponentens krav och var i processen kontrollen utförs. I de flesta fall är taktil mätning den mest lämpliga metoden när geometriska toleranser ska verifieras med hög precision.
För vissa detaljer kan beröringsfri mätning vara ett alternativ, till exempel när komponenten är mycket liten eller känslig. I sådana situationer kan en optisk mätmaskin eller laserskanning användas för att analysera geometrier utan fysisk kontakt.
Genom att kombinera olika mätmetoder kan verksamheter välja det instrument som är mest lämplig för varje typ av mätning.
Koordinatmätmaskin som del av kvalitetskontroll
Koordinatmätmaskiner är en viktig del av kvalitetskontroll i många industrier där krav på hög precision och kontroll av geometriska toleranser är centrala. Genom att mäta komponenter systematiskt kan tillverkare säkerställa att dimensioner och toleranser ligger inom specificerade gränser.
Regelbunden mätning gör det också möjligt att följa variationer i produktionen över tid. På så sätt kan förändringar i tillverkningsprocessen upptäckas tidigt och åtgärdas innan de påverkar slutprodukten.
Behöver du hjälp att välja rätt koordinatmätmaskin?
Vilken koordinatmätmaskin som passar bäst beror på flera faktorer, till exempel detaljernas storlek, toleranskrav och hur mätningen ska användas i produktionen.
Är du osäker på vilken lösning som passar din verksamhet? Kontakta oss på NYLI så hjälper vi dig att reda ut ditt behov och hitta en koordinatmätmaskin som fungerar i din verksamhet.
