Kamera för Mätmaskin

Taktil och optisk mätning i samma "CMM".

Avancerat kamerasystem med Aberlink 3D gör beröringsfri mätning möjlig på alla Aberlinks mätmaskiner.
(Gäller ej Extol eller Fulcrum)

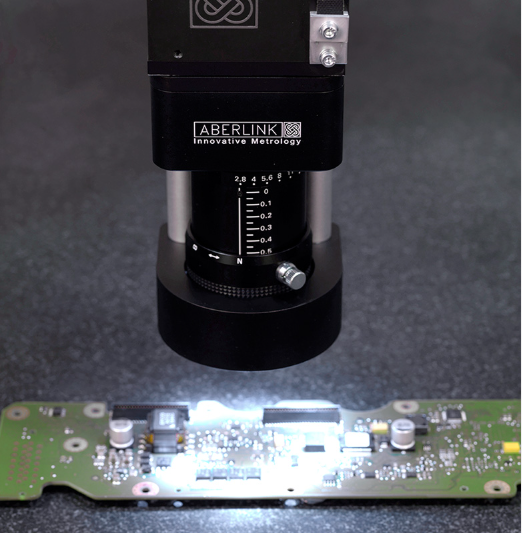

CMM Kamera - B1

Smart Koppling

En innovativ design av en magnetisk koppling gör att ett taktilt mäthuvud kan bytas ut mot kameran på några sekunder. Komponenter kan därför enkelt och snabbt inspekteras såväl taktilt som optiskt på samma CMM.

Förbättrad skärpa

Kameran har en telecentrisk lins som ger en distorsionsfri bild på skärmen och med en programmerbar ljusring med 16 LED-lampor som innehåller alternerande vita och UV-LED-lampor.

De vita lysdioderna ger ytbelysning på vanligt sätt medan UV-LED-lamporna ger en innovativ lösning på problemet med bakgrundsbelysning på en mätmaskin där komponenten som ska mätas placeras på en platta som reflekterar UV-ljuset vilket därför fungerar som bakgrundsbelysning.

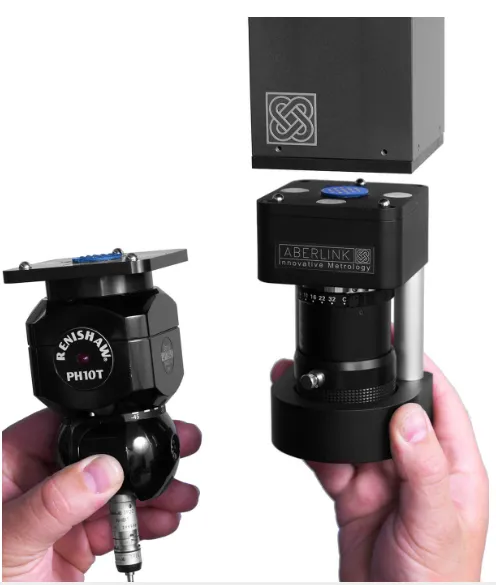

CMM Kamera - B3
  • Växla mellan touch-probe och CMM-kamera på några sekunder
  • Använd touch- och optisk mätning inom samma mätprogram
  • Kantdetektering med hög precision
  • Gängmätning - min/max/medelstigning, vänster/höger vinklar, effektiv diameter
  • Programmerbar digital zoom (inget behov av att byta linser)
  • Riktad Överbelysningar och bakgrundsbelysning för inspektion av profil- och ytfunktioner
  • Telecentrisk lins mäter noggrant även när funktionsdelen är ofokuserad
  • Noggrann mätning av 3D- och svarvade delar med det kollimerade ljuset som tillval

Sensor

3 megapixel kamera i färg

Upplösning Pixlar:

2048 x 1536 (QXGA)

Fokuserat Avstånd:

min 125mm | max 1000mm (manuellt justerat)

Synfält:

min 9.5mm | max 125mm

Pixel Storlek:

min 4.8 µm | max 48 µm
