Aberlink - Fixturkit

Den nya generationen av steglöst justerbara modulära CMM-fixtursatser erbjuder betydande fördelar jämfört med traditionella fixtursystem.

Klämmor, positioneringsanordningar och stöd kan placeras i exakt rätt position för att passa detaljen.

Större flexibilitet resulterar i mindre komplicerade konstruktioner, där fixturer är enklare att montera och delar mäts på kortare tid.

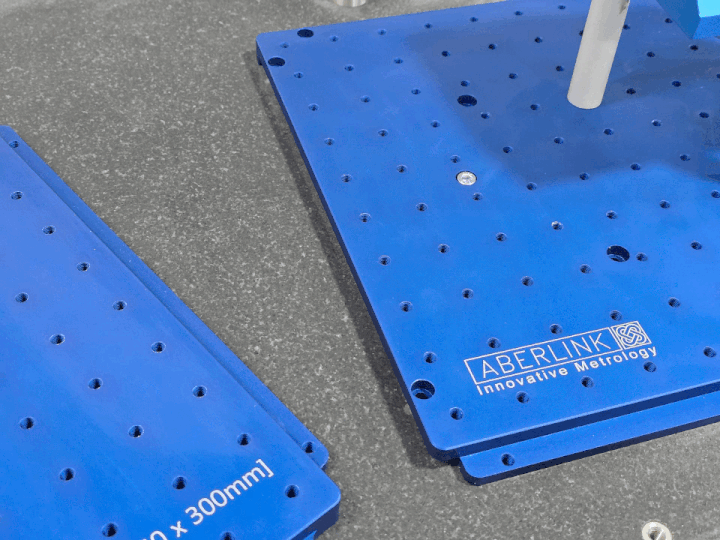

fixture_kit_animation_plate

Flexibilitet Sparar Tid

Skalbar fixtur

Det nya modulära fixturkitet gör det enkelt att fixera stora delar. Placera bara en extra bottenplatta i de sammankopplade kanalerna på en annan platta och fäst med 2 M6-skruvar.

Den här lösningen ger dig inte bara mer flexibilitet för fixturering av en mängd olika storlekar på delar, utan innebär också att du inte behöver ha en tung, skrymmande platta i din mätmaskin hela tiden.


Viktiga funktioner

  • Steglöst justerbar
  • Snabb och enkel att montera
  • Oändliga designalternativ
  • 100 % återanvändbar

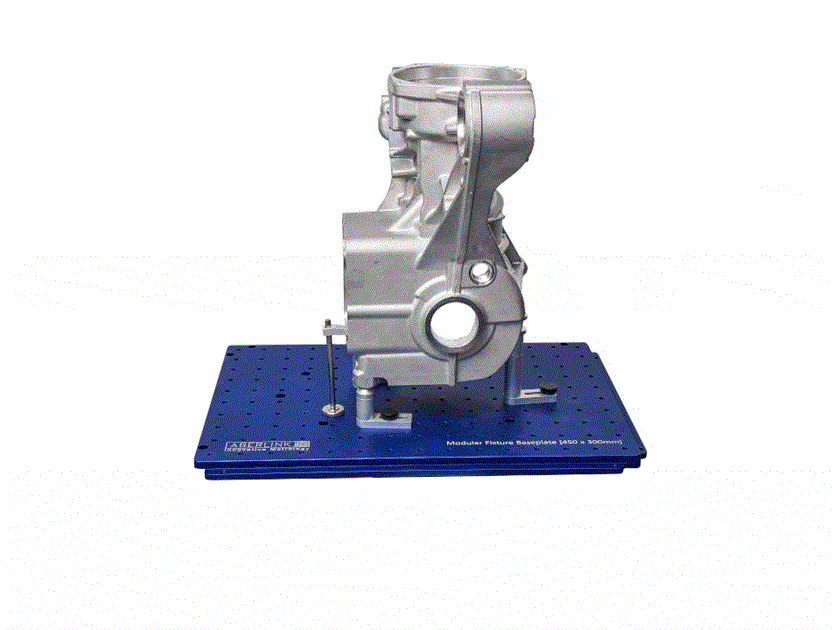

fixture_kit_animation

Snabb installation

Fixturfästena har M6-gängade hål med ett fast avstånd på 30 mm. Glidklämmor gör det möjligt att klämma fast pelare i positioner mellan de fasta M6-gängade hålen. För snabba upprepade installationer kan fixturkomponenter (pelare och klämmor) snabbt tas bort och bytas ut utan att störa X-Y-positionerna från den tidigare installationen. Ytterligare individuella delar kan köpas vid behov.

Tusentals fixturer lösningar kan skapas från ett enda fixturkit.
Över 60 högkvalitativa delar tillverkade av anodiserad aluminium och rostfritt stål levereras i en fackförvaringslåda. Alla typer av prismatiska och friformade delar kan hållas och stödjas korrekt under mätning.
