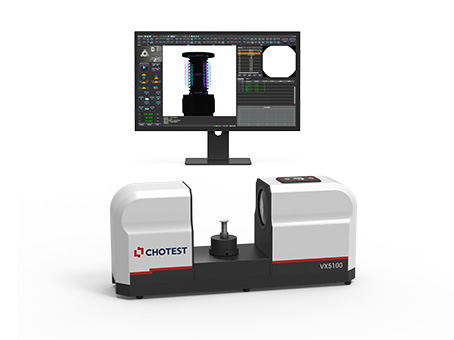

VX5100

Optisk mätmaskin från Chotest med användarvänlig mätmjukvara VisionX.

VX5100 är en optisk mätmaskin från Chotest med deras egenutvecklade mätmjukvara VisionX. VisionX erbjuder enkelt användargränssnitt och upp till 80 analysverktyg.

Robust design och prisvärd

När du väljer en optisk mätmaskin från Chotest kan du vara säker att få en produkt som är byggd till en hög standard. De är mycket hållbara och klarar daglig användning år efter år. Trots sin höga kvalitet är de även väldigt prisvärda, här får du mycket mätmaskin för pengarna. Det gör Chotest till ett enkelt val för optiska mätmaskiner!

Enkel användning med mjukvara från Chotest

Alla optiska mätmaskiner från Chotest kommer med deras egenutvecklade mätmjukvara VisionX. Mjukvaran är framtagen för att ge användaren enkel och snabb analys av sina mätningar. Programmet har tydliga visuella element som gör analysen smidig. Med upp till 80 analysverktyg blir analysen enkel oavsett vad du mäter.

Optisk mätmaskin med mätmjukvara som förenklar analys

När du väljer VX5100 får du en optisk mätmaskin med Chotest egna mätmjukvara VisionX. Programmet underlättar och förbättrar analyser av mätningar.

Se fler specifikationer

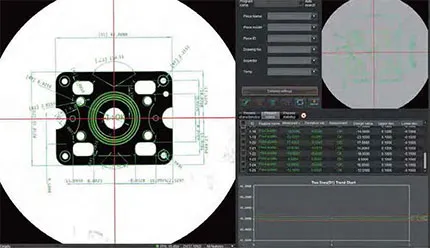

Mätdata kan hämtas från CAD-ritningar. Även om testobjektet inte finns fysiskt tillgängligt kan du ändå snabbt skapa mätprogram. Systemet kan automatiskt tilldela egenskaper och dimensioner från DXF-ritningen till provet, inklusive ytdimensioner.

Model		VX5100
Image Senor		5MP CMOS
Outside Monitor		24" LCD (XGA:1920×1080)
Acceptance Lens		Double Telecentric Lens
Back Light		Telecentric transmission illumination
F.O.V.		Φ100mm
Repeatability		±2um
Accuracy *1		±5um
Software		VisionX
Resolution		0.1um
XY Obejct Table(Optional)	Retational Speed	0.2 Revolution/s
	Diameter	Φ60mm
	Capacity	3kg
Size(LxWxH)		736×200×325mm
Weight		25kg
Input		AC100~240V,50/60Hz,1.3A,150W
Working Environment		Temp.10 °C~35 °C, Humidity 20~80%, Vibration<0.002g, Less than 15Hz
Remark: *1 In the focus position, the environment temperature is +20 °C ± 1.0 °C

Geometric Tolerance Straightness, Roundness, Concentricity, Symmetry, Positional Tolerance, Parallelism, Perpendicularity, Proﬁle Tolerance, etc.

CNC Mode Modify CNC program anytime, as well as adding or reducing features, OK or NG is concluded according to tolearance in CNC program

Automatic Only need to select the measuring features, after placing the workpiece, measuring results can be obtained quickly by one key

Coordinate System Can create coordinate system by Point-line, Line-line, and translate & rotate coordinate system, as well as create multi-coordinate system

Special tools Rounded corner, Contour, Thread, Slot, Perimeter, Pitch distance, Thickness, Chamfer, Spring, Gear, Sealing gasket, area, Pitch Angle, Boundary width

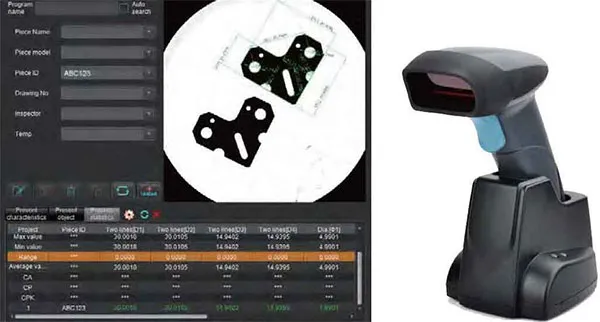

Streckkodsvärdet som läses av skannern kan sparas som inspektionsinformation eller användas för att söka efter program enligt operatörens definition.

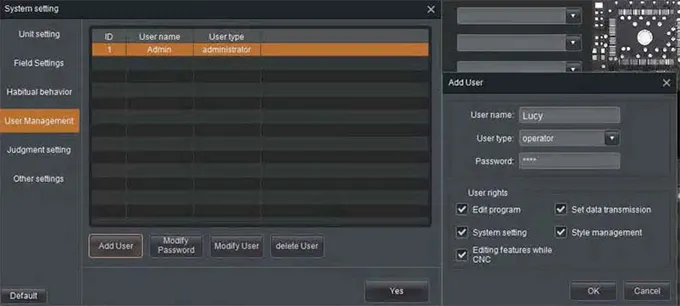

Konton kan definieras som administratör eller operatör, och användarrättigheterna för operatörskontot kan begränsas enligt behov.

Gränssnittet för statistisk analys har flikarna [Statistiskt värde], [Trenddiagram], [Histogram] och [Datalista].

Automatisk registrering och sortering

Mätresultat och viktig statistisk information (t.ex. medelvärde, σ, 3σ, 6σ, Ca, Cp, Cpk etc.) registreras och sparas automatiskt. Operatören kan söka efter poster utifrån olika villkor.

Kontrollera produktionsprocessen och förbättra produktkvaliteten

Trenddiagrammet övervakar avvikelser i produktionsutrustningen och produktionsprocessen genom att regelbundet ändra trenden för de uppmätta värdena. Till exempel monotona och periodiska förändringar av de uppmätta värdena.

Histogrammet återspeglar fluktuationer och fördelning av produktkvaliteten och överför information om processkvaliteten, som kan användas för att bedöma och förutsäga produktkvaliteten och andelen undermåliga produkter.

Genom kvalitetsdiagnos och analys kan SPC-statistiska metoder inte bara övervaka produktkvaliteten, utan också återspegla förändringstrenden i tillverkningsprocessen och minska avfallet som orsakas av efterkontroll, vilket leder till en bättre kontroll av produktionsprocessen och förbättrad produktkvalitet.

Skapa mätrapporter automatiskt med ett enda tangenttryck

1. Importera och exportera mätningar

2. Kan sparas som PDF-, CSV-, Excel- och textfiler

3. Stöd för användardefinierade PDF-rapportmallar

4. Stöd för användardefinierade Excel-rapportmallar

5. Snabb export och utskrift av rapporter med ett enda tangenttryck
